                                                                                  POE交換機供電原理及工作過程詳解

                                                                                  瀏覽次數:發布時間:2019-12-19

                                                                                         POE指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下,在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據信號的同時,還能為此類設備提供直流電的技術.就是支持以太網供電的交換機。那么,POE交換機的供電原理及工作過程是什么呢?接下來我們就跟隨飛暢科技的小編一起來詳細了解下吧!

                                                                                         POE交換機供電原理
                                                                                         標準的五類網線有四對雙絞線,但是在10M BASE-T和100M BASE-T中只用到其中的兩對。IEEE80 2.3af允許兩種用法,應用空閑腳供電時,4、5腳連接為正極,7、8腳連接為負極。
                                                                                         應用數據腳供電時,將DC電源加在傳輸變壓器的中點,不影響數據的傳輸。在這種方式下線對1、2和線對3、6可以為任意極性。
                                                                                         標準不允許同時應用以上兩種情況。電源提供設備PSE只能提供一種用法,但是電源應用設備PD必須能夠同時適應兩種情況。該標準規定供電電源通常是48V、13W的。PD設備提供48V到低電壓的轉換是較容易的,但同時應有1500V的絕緣安全電壓。

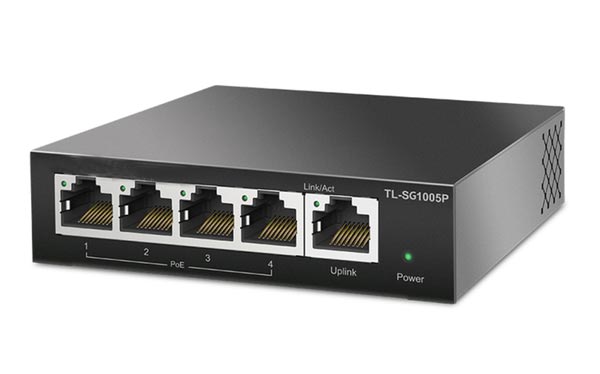

                                                                                  POE交換機供電原理及工作過程詳解
                                                                                         POE交換機供電工作過程
                                                                                         當在一個網絡中布置 POE供電端設備時,POE以太網供電工作過程如下所示。
                                                                                         1. 檢測:一開始,POE設備在端口輸出很小的電壓,直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。
                                                                                         2.PD端設備分類:當檢測到受電端設備PD之后,POE設備可能會為PD設備進行分類,并且評估此PD設備所需的功率損耗。
                                                                                         3. 開始供電:在一個可配置時間(一般小于15μs)的啟動期內,PSE設備開始從低電壓向PD設備供電,直至提供48V的直流電源。
                                                                                         4.供電:為PD設備提供穩定可靠48V的直流電,滿足PD設備不越過15.4W的功率消耗。
                                                                                         5.斷電:若PD設備從網絡上斷開時,PSE就會快速地(一般在300~400ms之內)停止為PD設備供電,并重復檢測過程以檢測線纜的終端是否連接PD設備。

                                                                                         好了,以上內容就是飛暢科技關于POE交換機供電原理及工作過程的相關詳細介紹,希望能對你有所幫助!飛暢科技,專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家,自主研發品牌,歡迎前來了解、交流。咨詢熱線:0571-8700-7140。
