E1立體聲卡儂頭(XLR) 音頻編解碼器產品介紹

瀏覽次數：發布時間：2019-12-25

FCA系列音頻編解碼器是一種采用數字處理芯片及大規模FPGA、數字編解碼轉換和時鐘恢復技術方法設計的基于E1(2M)通道傳輸立體聲廣播信號的廣播傳送設備系統，它可以借助目前成熟可靠的E1傳輸系統網，建立起數字立體聲廣播傳送系統網絡，實現廣播傳送的大容量、高可靠、高保密和超強管理的能力，可以極強地排除非友好的干擾，確保國家廣播的安全性、正確性。接下來我們就跟隨飛暢科技的小編一起來詳細了解下E1立體聲卡儂頭(XLR)音頻編解碼器吧！

E1音頻編解碼器產品特點

◆ 采用大規模芯片，電路簡單，功耗低，可靠性高；

◆ 1路雙向/2路雙向立體聲音頻通過E1傳輸，19英寸機架式；

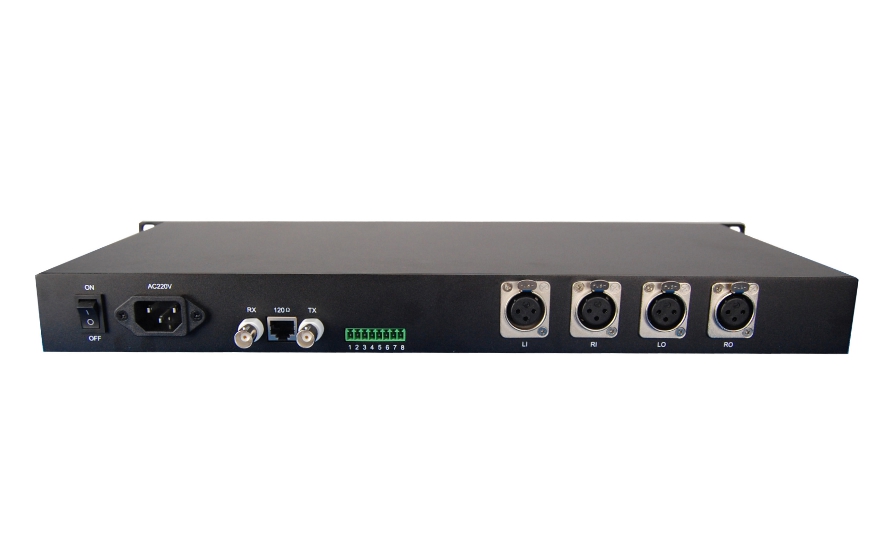

◆ 1個E1口(阻抗75Ω/120Ω),1路音頻接口(卡儂頭XLR；)；

◆ 使用FPGA、數字編解碼和時鐘恢復技術，集成度高、穩定性性高；

◆ 使用先進的數字處理、時鐘恢復、數字編解碼芯片，其性能指標更好；

◆ 面板有LED燈實時指示E1、數字音頻和立體聲信號的工作狀態；

◆ 通過E1(2M)傳輸通道，實現點對點地傳輸音頻信號源；

◆ 配合E1接口分配器，可以實現一發多收的廣播式傳輸音頻信號源；

◆ 支持AES/EBU數字音頻輸入（定制項）；

◆ 音頻接口三級防雷，達到IEC61000-4-5 (8/20μs)差模:6KV,

◆ 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；

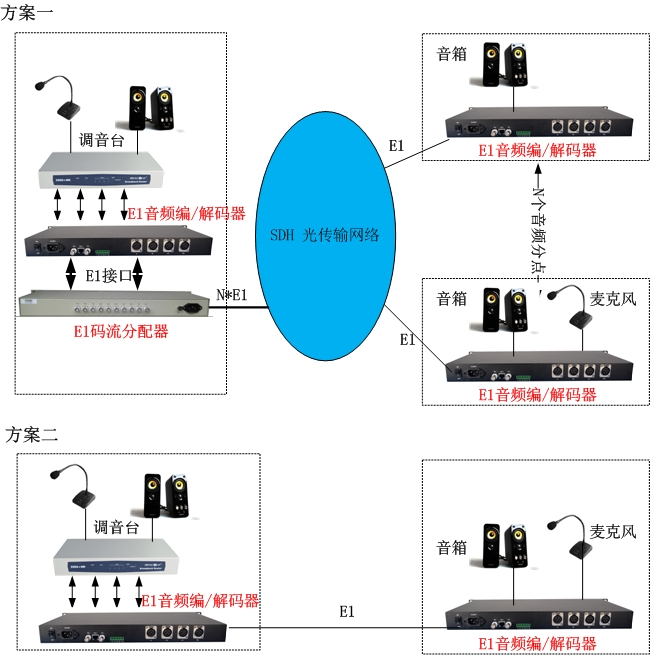

E1音頻編解碼器產品應用圖

E1音頻編解碼器技術參數

E1接口

設備16路E1接口均符合G.703建議

速率：2048Kb/s±50ppm

碼型：HDB3

阻抗：非平衡式 75W/平衡式 120W

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0~6dBm

音頻接口

輸入輸出接口：卡儂頭(XLR),平衡0dBm/600Ω

最大輸入電平：≥9.5 dBm

音頻增益： ±0.1 dB

音頻A/D采樣： 24bit

加權信噪比： ≥85dB

采樣頻率 128K

總諧波失真：＜0.03%

標稱帶寬： 20Hz～20kHz

非線性失真： ≤0.2%

幅頻特性： ≤±0.5 dB

電源需求

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗: ≤7W

工作環境

工作溫度: -10℃ ~50℃

工作濕度: 5% ~ 95% (無凝露)

存儲溫度: -40 ℃~ 80℃

存儲濕度: 5%~ 95% (無凝露)

好了，以上內容就是飛暢科技關于E1立體聲卡儂頭(XLR) 音頻編解碼器產品的相關詳細介紹，希望能對你有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
