                                                                                  8E1 PDH光端機主要功能特點及技術參數詳解!

                                                                                  瀏覽次數:發布時間:2020-01-18

                                                                                          8E1 PDH光端機采用自主知識產權的大規模集成電路,應用時分復用技術,將E1信號混合編碼后在一對光纖上傳輸。使用該芯片設計的產品采用單板設計,集成度高,體積小,功耗低,工作可靠,安裝使用方便。接下來我們就來為大家詳細介紹下pdh光端機的主要功能特點及技術參數,一起來看看吧!

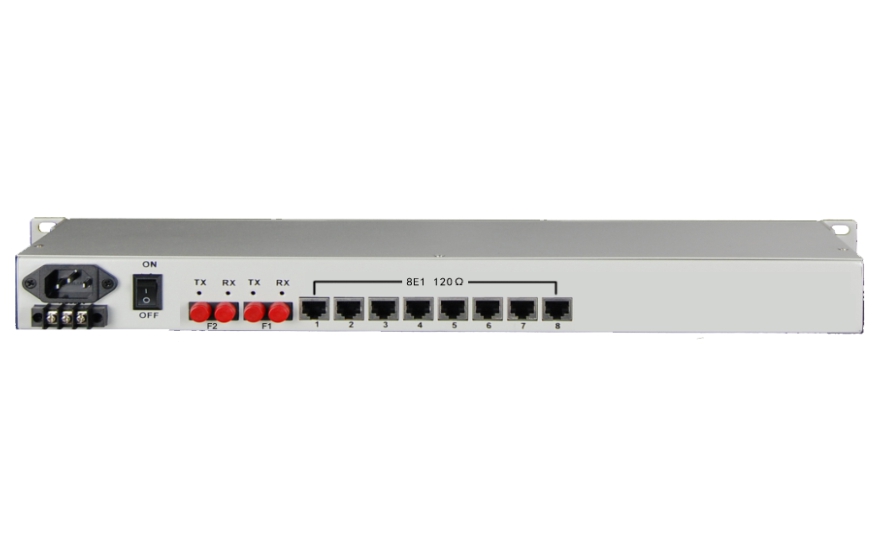

                                                                                  8E1PDH光端機主要功能特點及技術參數詳解!
                                                                                  一、主要功能與特點
                                                                                  · 提供8路E1業務口 ,全數字時鐘恢復和平滑鎖相技術
                                                                                  · 提供RS232網管接口,支持統一網管;
                                                                                  · 提供RS485網管級聯接口,多臺設備可通過同一終端網管
                                                                                  · 雙電源供電,互為熱備份,可選AC220V,DC 48V等
                                                                                  · 提供完善的本端/對端告警監控,三色燈指示
                                                                                  · 支持本端/遠端E1支路環回
                                                                                  · 提供一路公務電話
                                                                                  · 提供透明RS232數據通道,速率為300-19.2Kbit/s自適應
                                                                                  二、參數及技術指標
                                                                                  2.1 光接口
                                                                                  · 波長:1310nm(標準機型)
                                                                                  · 發光功率:≥-12dBm
                                                                                  · 接收靈敏度:≤-37dBm(BER≤10-11)
                                                                                  · 接口方式:FC
                                                                                  2.2 E1接口
                                                                                  · 設備有8路E1接口,符合G.703建議
                                                                                  · 速率:2048Kbps ±50ppm
                                                                                  · 碼型:HDB3
                                                                                  · 阻抗:75Ω(非平衡)或120Ω(平衡)
                                                                                  · 抖動:符合G.742 G.823建議
                                                                                  · 輸入口允許衰減: 0~6dB
                                                                                  · E1接頭:DB37
                                                                                  2.3 以太網接口
                                                                                  ·接口速率:10/100自適應
                                                                                  接口協議:IEEE802.3,IEEE802.3U,IEEE802.1d,IEEE802.1Q
                                                                                  物理接口:RJ45
                                                                                  2.4 RS232接口
                                                                                  · 8E1 PDH光端機提供2路RS232接口,接口定義如下:
                                                                                  · 1路RS232供網管系統使用,速率為9600bit/s,DCE方式
                                                                                  · 1路RS232供用戶使用,速率為300--19.2Kbit/s自適應,DCE方式
                                                                                  · 2路RS232共用一個DB9接頭
                                                                                  2.5 RS485接口
                                                                                  · 用于級聯網管,可同時監管32臺設備
                                                                                  · 接口方式:2路RJ45接口分別用于上行級聯和下行級聯
                                                                                  · 速 率:9600bit/s
                                                                                  2.6 公務電話
                                                                                  · 四線手柄話機(RJ11接口)
                                                                                  · 不占用E1通道
                                                                                  2.7 電源
                                                                                  · 設備可采用雙電源供電,互為熱備份,
                                                                                  · AC 220V:220V交流輸入
                                                                                  · DC 48V:48V直流輸入
                                                                                  ·整機功耗 <10W
                                                                                  2.8 工作環境
                                                                                  · 工作溫度: 0~45℃
                                                                                  · 相對濕度: ≤95%(25℃時)
                                                                                  · 大氣壓力: 70~106Kpa
                                                                                  2.9 外形尺寸和重量
                                                                                  · 外形尺寸:438mm(寬)×150mm(深)×44mm(高)

                                                                                          好了,以上內容就是飛暢科技關于8E1 PDH光端機主要功能特點及技術參數的詳細介紹,希望能對大家有所幫助!飛暢科技,專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家,自主研發品牌,歡迎前來了解、交流。咨詢熱線:0571-8700-7140,400-0505-571。
