                                                                                  飛暢科技-RS-232/E1協議轉換器產品介紹

                                                                                  瀏覽次數:發布時間:2020-04-07

                                                                                         RS-232/E1協議轉換器是我公司自主研發生產的高性能產品,它將透明E1轉換為V.35或者RS232的異步數據接口的接口轉換設備,本設備V.35接口可以連接DCE或DTE兩種工作方式的設備,RS232接口只支持異步RS232數據,可支持的最高異步速率為115200bit/s。接下來就由飛暢科技的小編來為大家詳細介紹下RS-232/E1協議轉換器產品吧!

                                                                                         一、系統概述
                                                                                         DA-2000E1/V.35/RS232轉換設備是我公司自主研發生產的高性能產品,它將透明E1轉換為V.35或者RS232的異步數據接口的接口轉換設備,本設備V.35接口可以連接DCE或DTE兩種工作方式的設備,RS232接口只支持異步RS232數據,可支持的最高異步速率為115200bit/s。

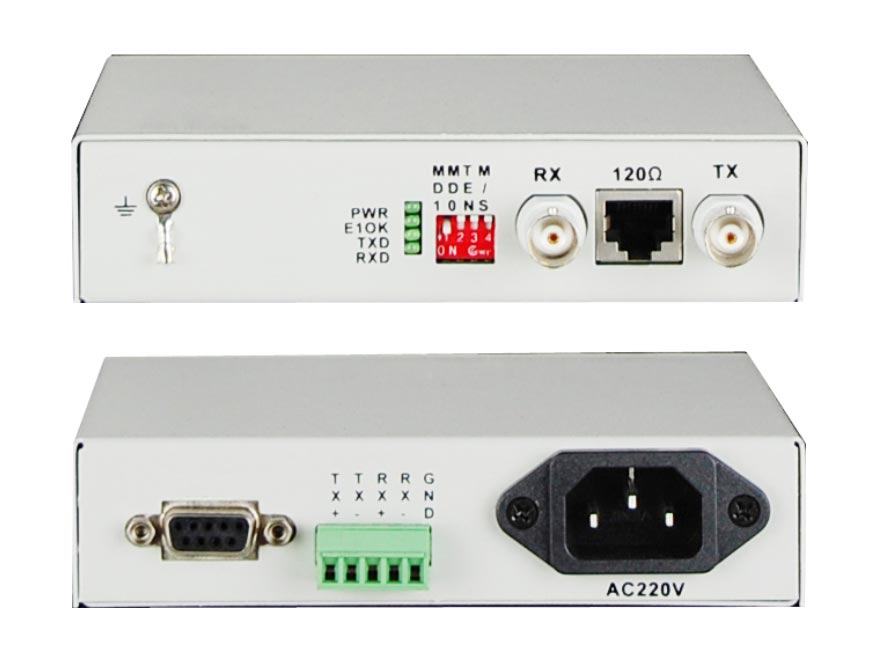

                                                                                  RS-232/E1協議轉換器產品介紹
                                                                                         本設備可提供集中式設備,每臺機框提供15個槽位,可以全部用于插設備卡,集中式設備可混插多種設備插卡有:DA-2000K(E1/V.35)、DA2010K(E1/10Base-T)以及光端機插卡有DA30K、DA30VK、DA30EK等,所有這些設備均可混插。

                                                                                         二、主要特點
                                                                                         1、采用大規模集成芯片,電路簡單,穩定、可靠;
                                                                                         2、提供一路E1接口,阻抗為75Ω/120Ω可調方式;
                                                                                         3、E1接口75Ω時為BNC接頭,120Ω時為RJ-45接頭,內部設置;
                                                                                         4、本設備即可工作于成幀方式也可工作于2M透明方式;
                                                                                         5、提供1路V.35或RS232接口;
                                                                                         6、V.35接口可連接DCE或DTE設備,RS232接口為DCE工作方式;
                                                                                         7、提供主時鐘、從時鐘和外時鐘三種時鐘方式可選;
                                                                                         8、具備完善的告警及狀態指示功能;
                                                                                         9、適應多種電源環境-48VDC/220VAC。

                                                                                         三、技術參數
                                                                                         3.1.2048Kbit/s接口電氣特性
                                                                                         標稱速率:2048Kbit/s±50ppm;
                                                                                         接口碼型:HDB3;
                                                                                         接口阻抗:75Ω(不平衡)和120Ω(平衡)方式可調;
                                                                                         數字接口電氣特性:符合ITU—TG.703建議;
                                                                                         抖動轉移特性:符合ITU—TG.823建議;
                                                                                         輸入抖動容限:符合ITU—TG.823建議;
                                                                                         輸出抖動:符合ITU—TG.823建議;
                                                                                         2048Kbit/s數字接口物理電氣特性符合ITU-TG.703建議;
                                                                                         接口類型:BNC——75Ω,RJ-45——120Ω;
                                                                                         3.2.V.35接口
                                                                                         標稱速率:2048Kbit/s;
                                                                                         無流量控制,透明傳輸;
                                                                                         接口電氣性能符合V.35/V.11要求;
                                                                                         接口類型: DB25孔座(配有DB25至M/34轉接線纜);
                                                                                         工作方式:DCE,可連接DTE或DCE工作方式的設備;
                                                                                         3.3.RS232接口
                                                                                         接口速率:異步速率≤115200bit/s (如9.6K,19.2K);
                                                                                         接口電平:RS232電平;
                                                                                         工作方式:DCE;
                                                                                         接口類型:DB25;
                                                                                         3.4.供電條件
                                                                                         電壓:交流AC220V AC 180V~240V;
                                                                                         直流:DC-48V DC -36V~-72V;
                                                                                         功耗:≤5W
                                                                                         3.5.工作環境
                                                                                         工作溫度:0℃ ~ 50℃;
                                                                                         貯存溫度:-40℃ ~ +70℃;
                                                                                         相對濕度:5% ~ 95%無冷凝;
                                                                                         大氣壓力:86 ~ 106Kpa;
                                                                                         3.6.外形尺寸
                                                                                         200mm×145mm×35mm

                                                                                         好了,以上內容就是飛暢科技關于RS-232/E1協議轉換器產品的相關詳細介紹,希望能對大家有所幫助!飛暢科技長期致力于為客戶提供光端機、工業光纖收發器、工業以太網交換機、協議轉換器、串口服務器等工業網絡通信產品,已成為國內工業通信領域的領導品牌,歡迎前來了解、交流。
