                                                                                  飛暢科技教你搞懂管理型冗余工業交換機

                                                                                  瀏覽次數:發布時間:2021-03-01

                                                                                         由于工業環境對工業控制網絡可靠性能的超高要求,工業以太網的冗余功能應運而生。從快速生成樹冗余(RSTP)、環網冗余(RapidRing)到主干冗余(Trunking),都有各自不同的優勢和特點。接下來飛暢科技就來為大家詳細介紹下管理型冗余工業交換機,一起來看看吧!

                                                                                         一、冗余功能簡介

                                                                                         冗余是Siemens實現冗余功能的一種低成本解決方案,可以應用于對主備系統切換時間要求不高的控制系統中。

                                                                                         在交換網絡中,由于存在多臺工業交換機,并且交換機之間有多條冗余鏈路,因此,只要在網絡中找一臺交換機充當核心,也就是相當于hub-spoke網絡中的Hub,而其它交換機則留出一條活動鏈路到核心交換機即可,其它鏈路全部被block,當留出的活動鏈路失效之后,再啟用block鏈路作為備份。

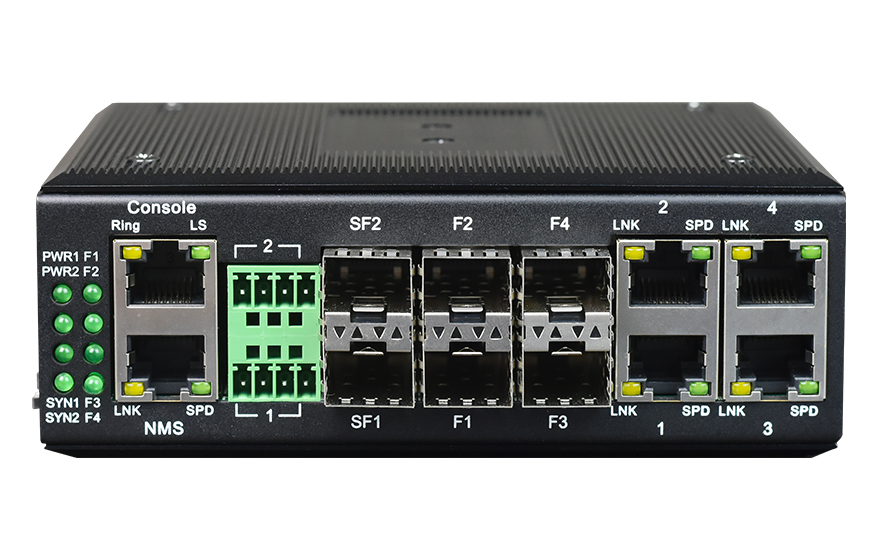

                                                                                  飛暢科技教你搞懂管理型冗余工業交換機
                                                                                         二、管理型冗余工業交換機功能介紹

                                                                                         高級的管理型冗余工業交換機提供了一些特殊的功能,特別是針對有穩定性、安全性方面嚴格要求的冗余系統進行了設計上的優化。構建冗余網絡的主要方式主要有以下幾種,STP、RSTP;環網冗余RapidRing。

                                                                                         1.STP及RSTP

                                                                                         STP(Spanning Tree Protocol,生成樹算法,IEEE 802.1D),是一個鏈路層協議,提供路徑冗余和阻止網絡循環發生。它強令備用數據路徑為阻塞(blocked)狀態。如果一條路徑有故障,該拓撲結構能借助激活備用路徑重新配置及鏈路重構。網絡中斷恢復時間為30~60s之間。RSTP(快速生成樹算法,IEEE 802.1w)作為STP的升級,將網絡中斷恢復時間,縮短到1~2s。生成樹算法網絡結構靈活,但也存在恢復速度慢的缺點。

                                                                                         2.環網冗余RapidRing

                                                                                         為了能滿足工業控制網絡實時性強的特點,RapidRing孕育而生。這是在以太網網絡中使用環網提供高速冗余的一種技術。這個技術可以使網絡在中斷后300ms之內自行恢復。并可以通過交換機的出錯繼電連接、狀態顯示燈和SNMP設置等方法來提醒用戶出現的斷網現象。這些都可以幫助診斷環網什么地方出現斷開。

                                                                                         RapidRing也支持兩個連接在一起的環網,使網絡拓樸更為靈活多樣。兩個環通過雙通道連接,這些連接可以是冗余的,避免單個線纜出錯帶來的問題。

                                                                                         3.主干冗余Trunking

                                                                                         將不同交換機的多個端口設置為Trunking主干端口,并建立連接,則這些交換機之間可以形成一個高速的骨干鏈接。不但成倍的提高了骨干鏈接的網絡帶寬,增強了網絡吞吐量,而且還還提供了另外一個功能,即冗余功能。

                                                                                         如果網絡中的骨干鏈接產生斷線等問題,那么網絡中的數據會通過剩下的鏈接進行傳遞,保證網絡的通訊正常。Trunking主干網絡采用總線型和星型網絡結構,理論通訊距離可以無限延長。該技術由于采用了硬件偵測及數據平衡的方法,所以使網絡中斷恢復時間達到了新的高度,一般恢復時間在10ms以下。

                                                                                         飛暢科技,您身邊的光通信與接入解決方案專家!20年專業從事光端機、電話光端機、工業交換機、光纖收發器、協議轉換器、智慧磐石項目等工業通信設備的研發、生產和銷售。歡迎前來了解、交流,咨詢熱線:0571-8700-7140。
