                                                                                  光模塊的正確安裝方法和使用須知

                                                                                  瀏覽次數:發布時間:2021-04-30

                                                                                         光模塊(optical module)由光電子器件、功能電路和光接口等組成,光電子器件包括發射和接收兩部分。簡單的說,光模塊的作用就是光電轉換,發送端把電信號轉換成光信號,通過光纖傳送后,接收端再把光信號轉換成電信號。那么,你對于光模塊的安裝知識了解多少呢?接下來我們就跟隨飛暢科技的小編一起來看看吧!

                                                                                         正確的安裝方法1:光模塊安裝前的檢查

                                                                                         檢查光模塊的金手指外觀是否明亮、齊整

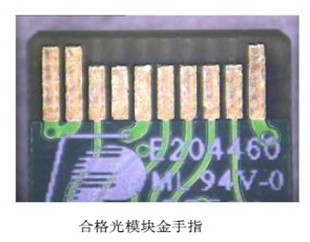

                                                                                         合格光模塊的金手指外觀如下圖:

                                                                                  光模塊的正確安裝方法和使用須知
                                                                                         檢查光模塊的拉桿是否有破損,光模塊的拉桿是否失效。

                                                                                         拉桿破損的光模塊拔插操作時容易引起光模塊卡在交換機內。

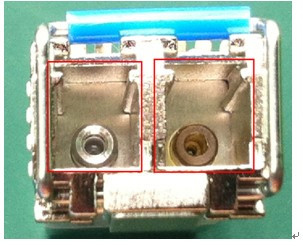

                                                                                         檢查光模塊端面是否清潔,清潔的光模塊端面是透明清晰可見的。如下圖:
                                                                                  光模塊的正確安裝方法和使用須知

                                                                                         正確的安裝方法2:將光模塊安裝到設備光端口上

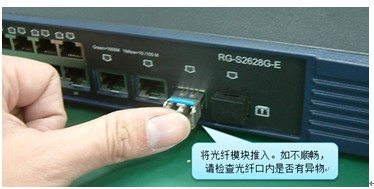

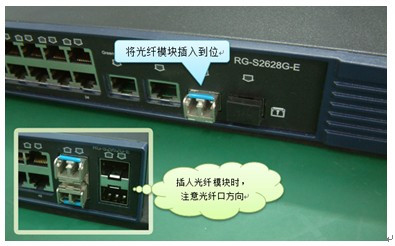

                                                                                    檢查光模塊的朝向,如下圖:
                                                                                  光模塊的正確安裝方法和使用須知

                                                                                    正確安裝后的效果如下圖:

                                                                                  光模塊的正確安裝方法和使用須知

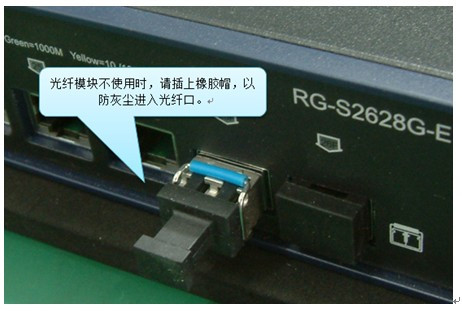

                                                                                    注意!光模塊安裝到設備的光端口后,未進行光纖跳線前請做好防塵措施。如下圖:
                                                                                  光模塊的正確安裝方法和使用須知

                                                                                         正確的安裝方法3:光纖跳線的安裝或者拔除

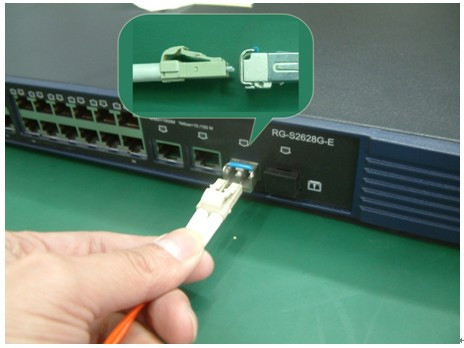

                                                                                    插入光纖跳線前需要固定好模塊的拉環。如下圖:

                                                                                  光模塊的正確安裝方法和使用須知
                                                                                    注意!光纖跳線插入光模塊前,請固定好光模塊的拉桿。如下圖:

                                                                                  光模塊的正確安裝方法和使用須知

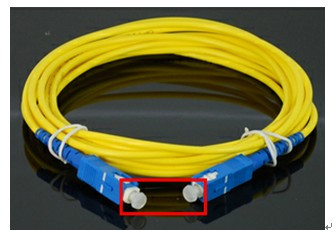

                                                                                    注意!光模塊在未使用時,光纖跳線必須安裝防塵帽,否則在光纖跳線與光模塊對接時容易導致光模塊被污染。如下圖:

                                                                                  光模塊的正確安裝方法和使用須知

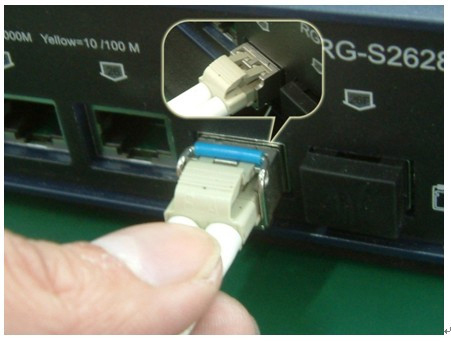

                                                                                    插入光纖跳線時能夠聽到輕微的聽到“啪”的聲音或感到輕微震動。光模塊插入設備后,請再拔一下光模塊檢查是否安裝到位,若拔不出則表示安裝到位。如下圖:

                                                                                  光模塊的正確安裝方法和使用須知

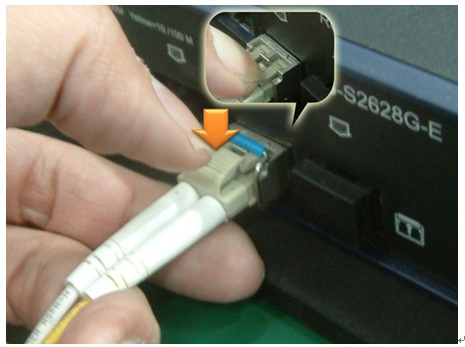

                                                                                    取出光模塊時,請先取下光纖跳線,再取出光模塊。如下圖:

                                                                                  光模塊的正確安裝方法和使用須知

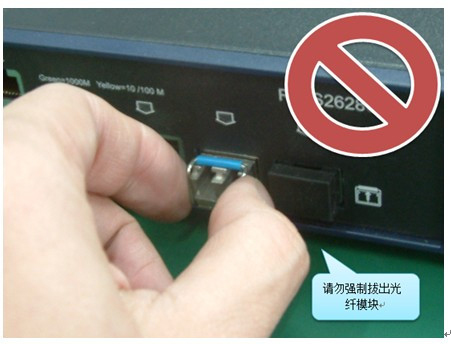

                                                                                    注意!取出光模塊時請先拉出拉桿,再通過拉桿取出光模塊,禁止強制取出光模塊。如下圖:

                                                                                  光模塊的正確安裝方法和使用須知
                                                                                         好了,以上內容就是飛暢科技關于光模塊安裝方法和使用須知的相關詳細介紹,希望能對大家有所幫助!飛暢科技20年專業從事光端機、工業交換機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售。歡迎前來了解、交流,咨詢熱線:0571-87007140,400-0505-571。
