                                                                                  can光纖轉換器的安裝說明

                                                                                  瀏覽次數:發布時間:2021-06-03

                                                                                         can光纖轉換器,是集成1路標準光纖接口(單模、多模, SC、 ST 可選)、 2 路標準 CAN 總線接口的工業級 CAN 總線轉光纖轉換器。CAN光纖轉換器可以將CAN 總線數據轉換成光信號通過光纖來傳輸,接下來飛暢科技的小編就來為大家介紹下CAN光纖轉換器的安裝說明,一起來看看吧!

                                                                                         1、CAN 總線配置:
                                                                                         can光纖轉換器在使用前一般需要用戶對CAN總線通信參數進行配置。

                                                                                         2、配置 CAN 總線波特率1:
                                                                                         can光纖轉換器可以支持 10K~1000K 之間一組常用的波特率, 可以通過操作設備中的撥碼開關, 對波特率進行配置。

                                                                                         3、canopen中繼器:
                                                                                         配置 CAN 總線波特率2:系統先不要上電, 用螺絲刀打開設備外殼,找到設備中的撥碼開關,撥碼開關的“ 1、 2、 3、 4”號可以對CAN1波特率進行配置,“ 5、 6、 7、 8”號可以對CAN2波特率進行配置。

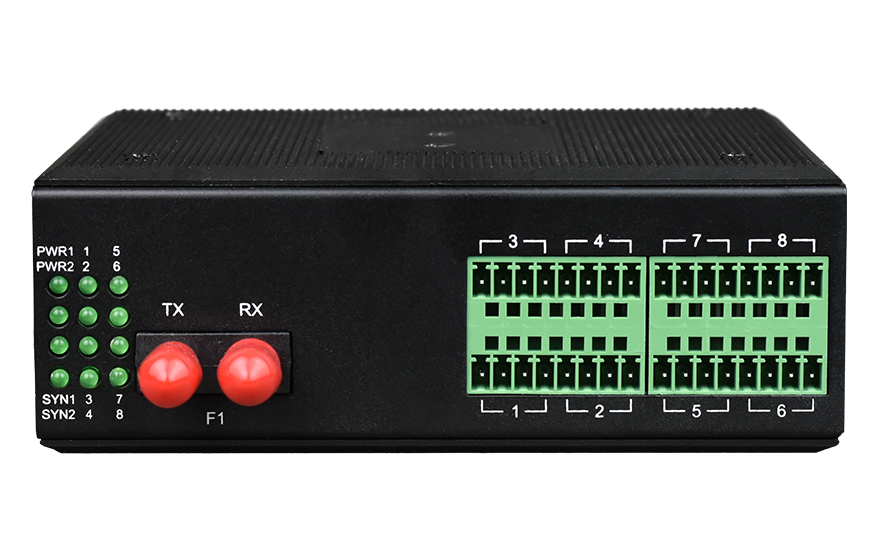

                                                                                  can光纖轉換器的安裝說明
                                                                                         4、配置 CAN 總線終端電阻:
                                                                                         光纖轉can模塊兩條CAN通道內部均已經集成標準120Ω終端電阻,可通過兩條CAN總線接線端子之間的撥碼開關選擇是否接入。

                                                                                         5、與光纖連接:
                                                                                         can光纖轉換器的光纖接口類型可選擇SC、 ST兩種接口, 傳輸方式可選擇單模、多模兩種, 用戶在實際使用時只需要選擇對應的光纖線即可即插即用。

                                                                                         6、can光纖轉換器與CAN連接:
                                                                                         can光纖轉換器接入CAN總線連接方式:將CAN_H連CAN_H,CAN_L連CAN_L即可建立通信。CAN-bus網絡采用直線拓撲結構,總線最遠的2個終端需要安裝120Ω的終端電阻;如果節點數目大于2,中間節點不需要安裝120Ω的終端電阻。對于分支連接,其長度不應超過3米。

                                                                                         好了,以上內容就是飛暢科技關于can光纖轉換器安裝說明的相關介紹,希望能對大家有所幫助!杭州飛暢,20年專注光纖通信研發、生產和銷售,主營光端機、光纖收發器、工業交換機、協議轉換器等,我們為客戶提供定制化的產品服務。歡迎前來了解、交流,咨詢熱線:0571-8700-7140,400-0505-571。
