                                                                                  杭州飛暢教你如何快速掌握電話光端機的使用和安裝步驟

                                                                                  瀏覽次數：發布時間：2022-07-05

                                                                                  隨著科技的進步和信息的發達，也帶動了電子、計算機等行業的快速發展，電子類的產品在不斷的精密化，集成度也在不斷的提高。在光端機行業中，這樣的趨勢也是很大，比如有電話光端機，從傳統的電話信號轉換成信號，同時通過光纖上傳輸，這樣不僅體積變得更小，攜帶更加的方便，而且外觀上也比傳統的電話更加美觀得體了。電話光端機就是把傳統的電話信號轉換成光信號并在光纖上傳輸的設備。接下來，飛暢科技的小編就來和大家分享下電話光端機的使用和安裝步驟，一起來看看吧！

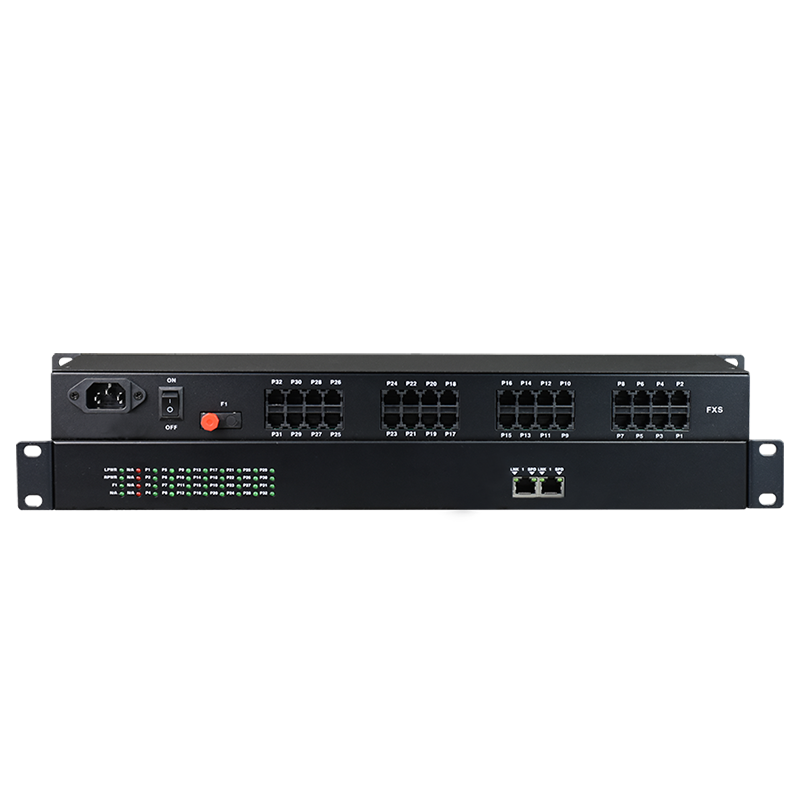

                                                                                  電話光端機

                                                                                  　　一、技術指標：

                                                                                  　　數據接口：RS-232/ RS-422/RS485 ;數據格式：Manchester，Bi-phase ;

                                                                                  　　數據速率：RS-232：DC-115.2kbps;RS-422/485：DC-1.2Mbps;

                                                                                  　　工作模式：單工、半雙工或全雙工 ;信號電平：0.25VP-P ---10VP-P;

                                                                                  　　獨立安裝尺寸：162mm 長，128mm寬，38mm高;視頻連接：BNC ;數據連接：RJ45 插座

                                                                                  　　二、使用方法：

                                                                                  　　13000該光端機能夠完成視頻和控制數據光傳輸功能，其使用方法如下：

                                                                                  　　1.將視頻源信號連接至 VIDEO IN：(BNC接口);

                                                                                  　　2.將各路視頻輸出信號從VIDEO OUT連接至視頻監視器或其它視頻接收裝置;連接時應注意確

                                                                                  　　認通道;

                                                                                  　　3.數據連接：將數據端的各信號線按端口定義連接(注意確認碼型、電平及極性);

                                                                                  　　4.將光接口與光纖活動連接器相連(插拔時應注意軸向對準，不可用力過猛);

                                                                                  　　5.連接電源線;

                                                                                  　　6.該光端機無任何外部調整部件，即插即用。

                                                                                  　　三、注意事項：

                                                                                  　　1. 拆箱前應確認有無運輸不當造成的損壞。

                                                                                  　　2. 拆箱后，將光端機取出，平穩放置在干燥、無塵的地方。

                                                                                  　　3. 光端機屬于貴重電子產品，在搬運和使用時注意保護、防止撞擊、受潮。

                                                                                  　　4. 激光器為靜電敏感器件，安裝時應做好防靜電措施。

                                                                                  　　四、電源：

                                                                                  　　建議做好電源穩壓和接地，將各種接口接好后檢查電源是否符合要求方可給光端機供電。

                                                                                  　　五、光路：

                                                                                  　　1. 檢查光路是否完好，(最好提供光路的衰減指標);

                                                                                  　　2. 激光器所發之光為不可見光且能損傷視力，安裝技術人員必須注意不要直視發射光端機的光輸出口，將光纖與接收光端機連接時不要直視光纖接頭。光纖接頭或連接器輸出的激光是肉眼看不見的，卻有可能對人眼造成傷害。為了確認光輸出，請使用紅外線觀測儀或紅外熒光板。

                                                                                  　　3. 插拔光連接器時應軸向對準且光跳線凸起對正 法蘭 盤上槽道，輕輕插拔不可用力過猛，不同品牌的連接器有時配合過緊，請耐心插拔;

                                                                                  　　4. 注意保持光接口和光纖跳線的清潔，在斷開連接時需將它們蓋好防塵帽。如果跳線沾染了灰塵可用棉球蘸灑精(無水乙醇)小心擦拭陶瓷端面;

                                                                                  　　六、數據：

                                                                                  　　1. 建議數據線上加防線路感應過壓裝置，以防高電壓損壞光端機;

                                                                                  　　2. RS232-C接口需注意：

                                                                                  　　1)、因RS232-C接口的信號電平與TTL電平不兼容，故需使用電平轉換電路方能與TTL電路相接;

                                                                                  　　2)、因RS232-C接口的信號電平值較高，所以在接線時強烈建議不要帶電插拔，避免損壞接口電路的芯片，插拔時至少有一端是斷電的;

                                                                                  　　3)、傳輸 電纜 的長度應盡量短，由RS232-C標準規定在碼元畸變小于4%的情況下，傳輸電纜長度應為50英尺。

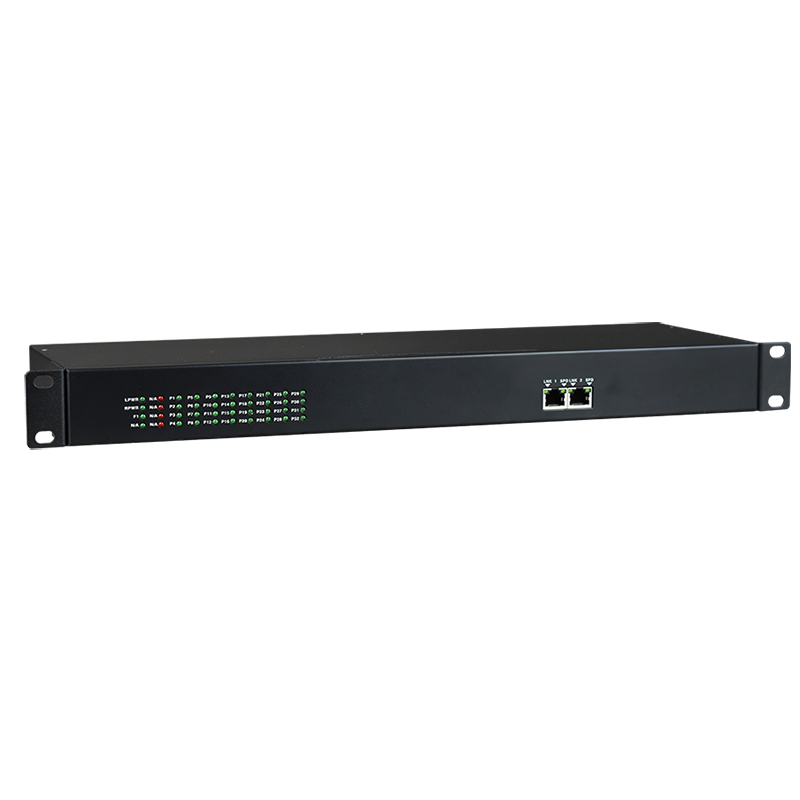

                                                                                  電話光端機

                                                                                  　　七、電話光端機安裝步驟詳解

                                                                                  　　1、安裝前
                                                                                  　　(1)從包裝內取出電話光端機整機和附件，開啟時請注意包裝箱方向，保證正面朝上，以免丟失附件包;

                                                                                  　　(2)按照裝箱清單清點設備及附件，請注意查驗，并核對是否跟裝箱清單相符。

                                                                                  　　(3)請查看條碼標簽上設備配置表，核對是否和合同上的需求一致。

                                                                                  　　2、安裝注意事項
                                                                                  　　避免設備的機械損傷和電器損傷。設備應安裝于干燥清潔的機房內。供電應采用蓄電池浮充供電，電壓波動應在工作條件范圍內。設備機架應與大地有良好地氣連接。

                                                                                  　　3、安裝固定
                                                                                  　　本設備可安裝于19英寸機架（如圖所示）。將整機安裝于19英寸標準機架上或機柜內。在設備開通時應將面板上的螺釘擰緊。必要時應在設備下部安裝托板以支撐設備重量。也可將機箱放置于平穩、干燥、安全的地方。 另外需注意，局端接口應放置在交換機側，遠端接口應放置在用戶側(特殊 　　情況例外)，切勿弄反。

                                                                                  　　4、時鐘設置
                                                                                  　　電話光端機成對使用時，應使一端的時鐘為主時鐘，另一端為從時鐘。出廠設置默認為局端為主時鐘，用戶端為從時鐘，成對使用的兩臺設備的設置應不同。

                                                                                  　　-48V電源接線插座位于機箱背面，見圖1。使用備附件中的電源連接線組件接線，若長度不夠,可使用備附件中的電源連接插頭重新做線,連接時按接線柱上方標注的"+"和"-"接線，"+"表示接"正極"，"-"表示接"負極"，“GND”表示接地，不可接反。安裝須保證牢固且無短路。

                                                                                  　　5、用戶線的連接
                                                                                  　　電話光端機后背有32個用戶線插座,標注為"1"～"30"，其中每一個插座為一路電話接口，其中還有兩個RJ11口，一個為RS232數據口一個為可擴充到31路電話口。

                                                                                  　　6、光纖連接
                                                                                  　　光纖口optic interface用2芯光纖接上，打開電話光端機的電源開關，PWR燈亮。正常工作時應無告警燈亮。

                                                                                  　　好了，以上內容就是飛暢科技為大家簡單介紹的電話光端機的說明書，希望能對大家有所幫助。其實我們在使用和安裝電話光端機的時候，除了要知道怎么用還要知道怎么安裝之外，一定也要找到合適的位置上安裝，最好是安裝在在干燥、無塵，同時陽光不會直射到的地方，這樣可以有效的避免減少我們使用電話光端機的壽命。飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
