                                                                                  一文讀懂LLDP技術

                                                                                  瀏覽次數:發布時間:2022-11-07

                                                                                  LLDP 概述


                                                                                  LLDP 是一個用于信息通告和獲取的協議,但是需要注意的一點是,LLDP 發送的信息通告不需要確認,不能發送一個請求來請求獲取某些信息,也就是說 LLDP 是一個單向的協議, 只有主動通告一種工作方式,無需確認,不能查詢、請求(比如像 ARP 協議那樣請求某個IP 的 MAC 地址)


                                                                                  LLDP 技術介紹


                                                                                  LLDP 主要完成如下工作:
                                                                                  l 初始化并維護本地 MIB 庫中的信息
                                                                                  l 從本地 MIB 庫中提取信息,并將信息封裝到 LLDP 幀中。LLDP 幀的發送有兩種觸發方式,一是定時器到期觸發,一是設備狀態發生了變化觸發。
                                                                                  l 識別并處理接收到的 LLDPDU 幀
                                                                                  l 維護遠端設備 LLDP MIB 信息庫
                                                                                  l 當本地或遠端設備 MIB 信息庫中有信息發生變化時,發出通告事件


                                                                                  LLDP 應用


                                                                                  便于網管平臺的統一集中管理

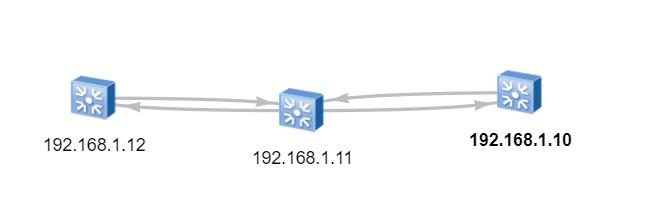

                                                                                  集中網管平臺拓撲自動識別生成示意圖


                                                                                   以飛暢四光八電環網交換機為例,通過配置LLDP將參與環網的4個光口的端口的信息上傳至集中網管平臺。在平臺實現統一管理,需要做的配置如下:

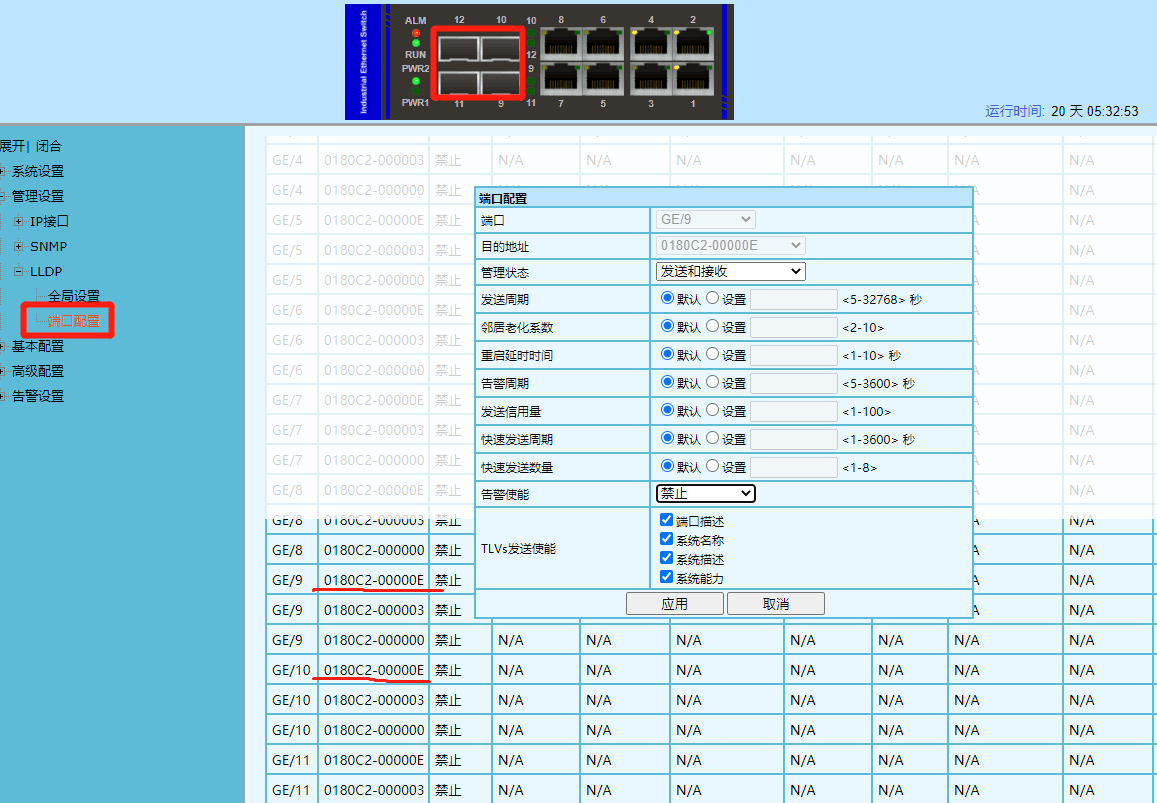

                                                                                  WEB界面配置參數示意圖


                                                                                  飛暢環網交換機LLDP端口的CLI配置指令如下:

                                                                                  switch(config)# lldp enable (使能LLDP功能)
                                                                                  switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E adminStatus rxtx    (設置GE9-GE12 四個端口管理狀態為 發送和接收)
                                                                                  switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable portDescription
                                                                                  (添加GE9-GE12 四個端口上的 端口描述報文)
                                                                                  switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemName
                                                                                   (添加GE9-GE12 四個端口上的 系統名稱)
                                                                                  switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemDescription
                                                                                  (添加GE9-GE12 四個端口上的 系統描述報文)
                                                                                  switch(config)# interface GE/9-GE/12 lldp destMac 0180C2-00000E tlvEnable systemCapabilities
                                                                                  (添加GE9-GE12 四個端口上的 系統能力報文)

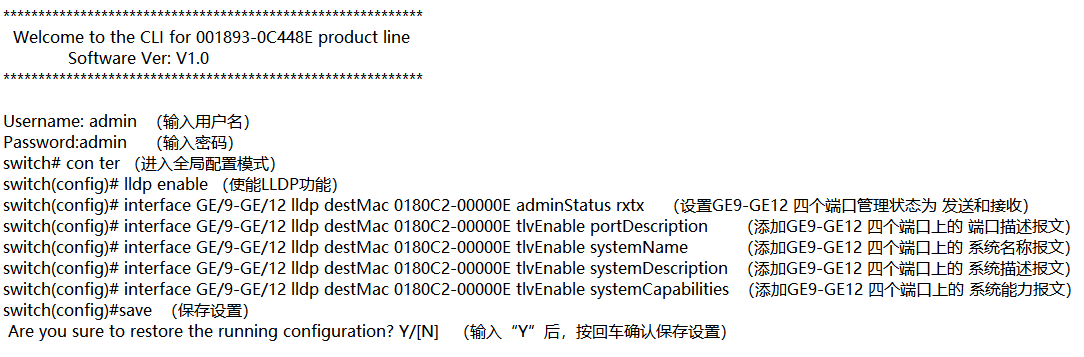

                                                                                  CLI配置命令行
