                                                                                  串口服務器TCP服務端模式(TCP Server Mode)介紹

                                                                                  瀏覽次數:發布時間:2022-11-29

                                                                                  背景簡介
                                                                                  假設串口服務器的串口工作在“TCP服務端模式”下,被動地等待1臺主機PC連接,同時主機能夠讀取或發送以太網數據給一個串口設備。
                                                                                  串口服務器(TCP服務端)的參數信息如下:
                                                                                      IP地址:192.168.0.148
                                                                                      本地端口:4096
                                                                                      波特率:9600
                                                                                      校驗位:None
                                                                                      數據位:8
                                                                                      停止位:1
                                                                                  主機PC(TCP客戶端)的參數信息如下:
                                                                                  l IP地址:192.168.0.166
                                                                                  操作步驟
                                                                                  步驟 1 配置串口服務器的IP地址。

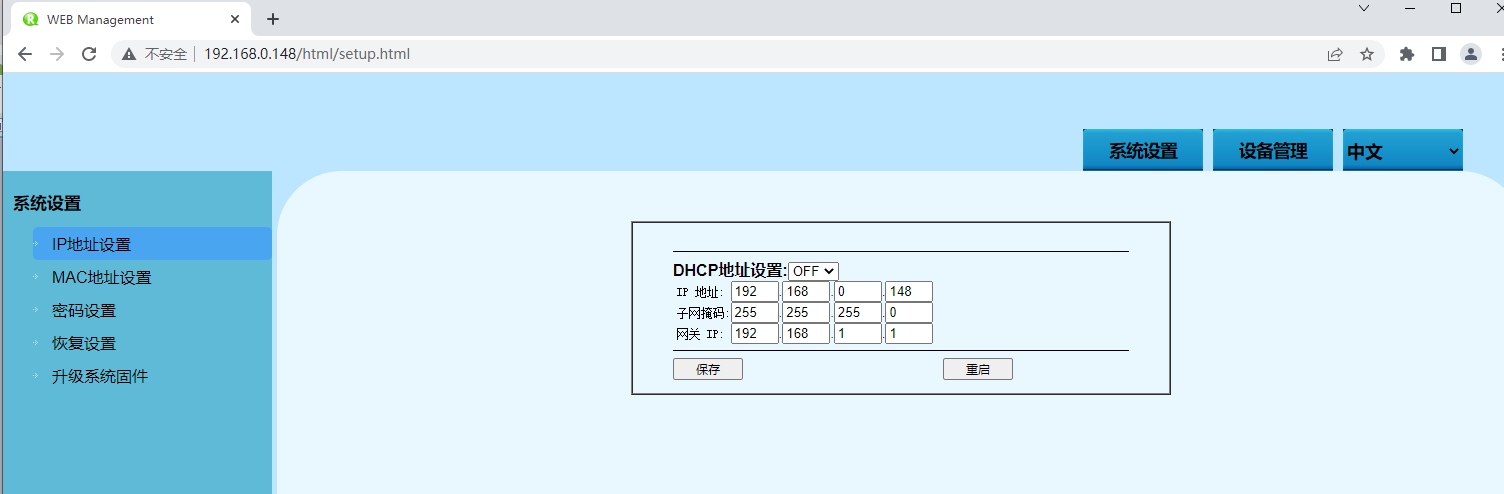

                                                                                             1. 登錄Web配置界面,選擇“系統設置 > IP地址配置 ”。
                                                                                             2. 在選項框中分別輸入串口服務器對應的“DHCP地址設置”“IP地址”、“子網掩碼”和“網關地址”。
                                                                                  步驟 2 配置串口參數信息。

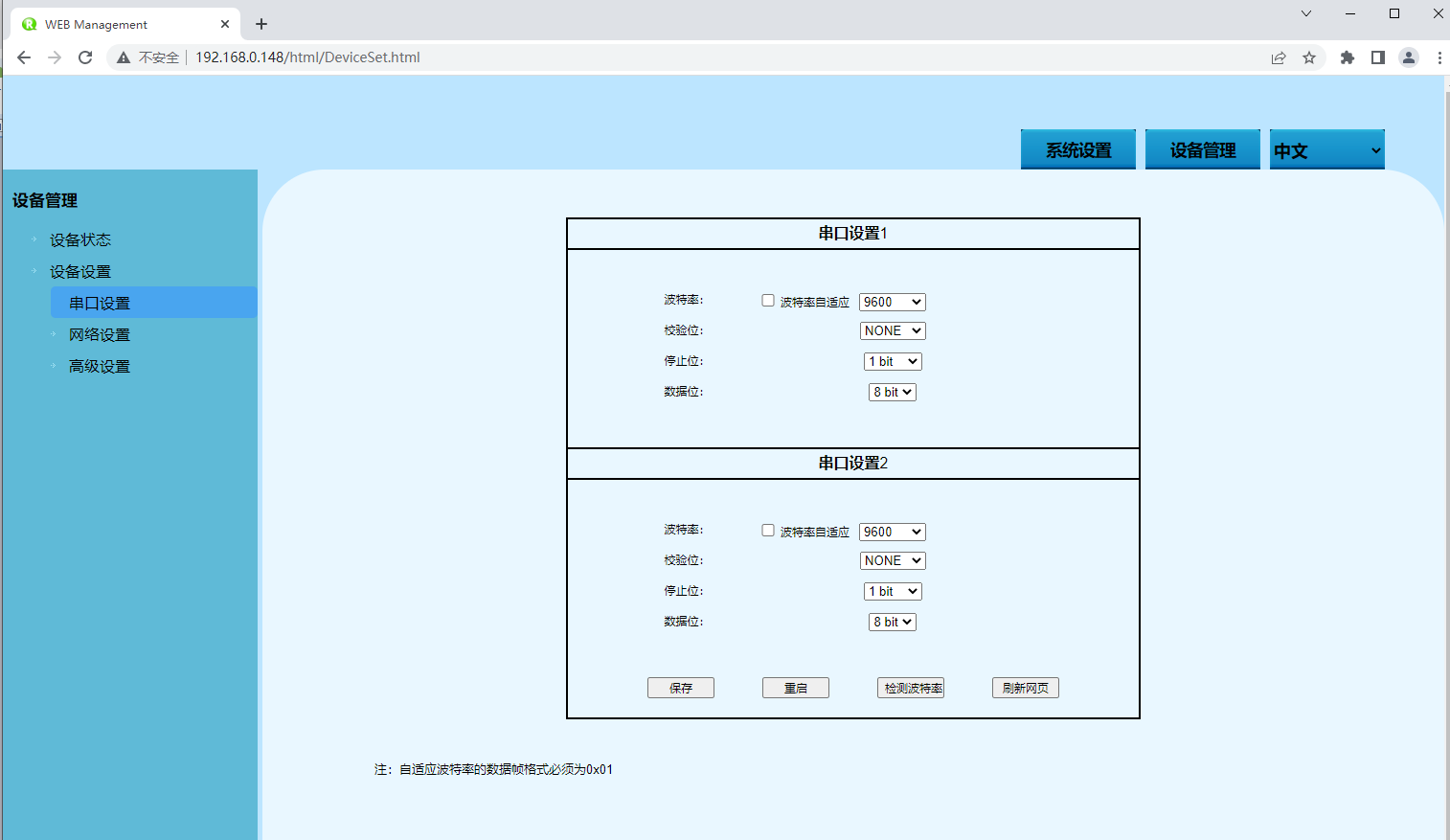

                                                                                             1. 登錄Web配置界面,選擇“設備管理 > 設備設置 >  串口設置”。



                                                                                             2. 在“串口設置”選項框中分別設置“波特率”、“數據位”、“停止位”和“校驗位”。
                                                                                             3. 其他參數保持默認即可,單擊“設置”。
                                                                                  步驟 3 配置串口服務器的工作模式。

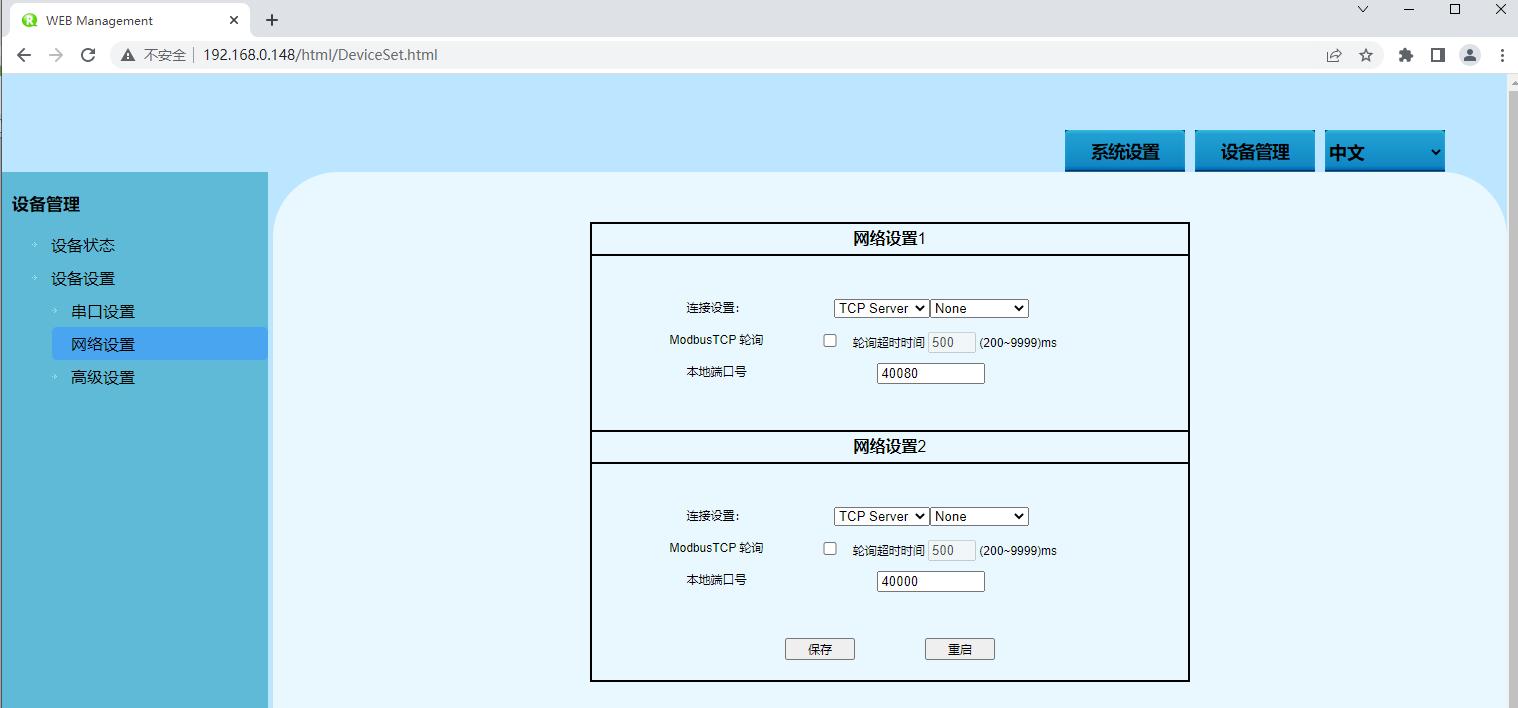

                                                                                             1. 登錄Web配置界面,選擇“設備管理> 設備設置 > 網絡設置”。

                                                                                             2. 單擊“連接設置”下拉列表框,選擇“TCP Server”。
                                                                                             3. 在“本地端口”文本框中輸入“40080”。
                                                                                             4. 其他參數保持默認即可,單擊“設置”。
                                                                                             5. (可選)選擇“系統設置> 保存設置>保存設置”,單擊“保存配置”按鈕,可避免因重啟設備導致參數丟失。
                                                                                  步驟 4 運行“調試助手”軟件,為主機創建TCP客戶端。
                                                                                             1. 安裝并運行“TCP/UDP SOCKET調試工具”軟件,單擊“創建連接”輸入服務端IP端口。


                                                                                             2. 選中創建的TcpClient連接,單擊連接。


                                                                                  步驟 5 同步運行“串口調試助手”和“TCP/UDP SOCKET調試工具”軟件,測試串口服務器(即TCP服務端)和主機PC(即TCP客戶端)相互通信。

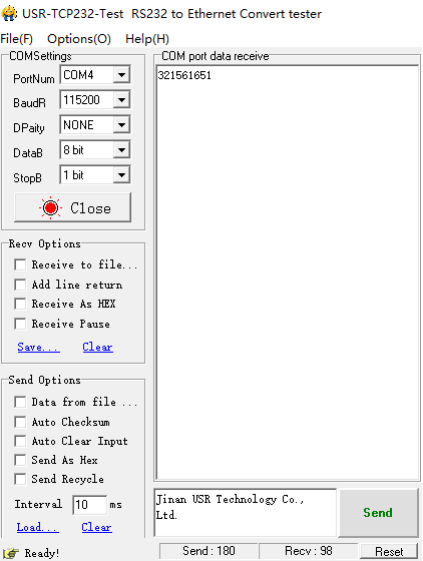

                                                                                             1. 安裝并運行“串口調試助手”軟件。
                                                                                             2. 打開串口“COM3”窗口,配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。
                                                                                             3. 打開“COM3”的串口信號,輸入串口信息,單擊發送。

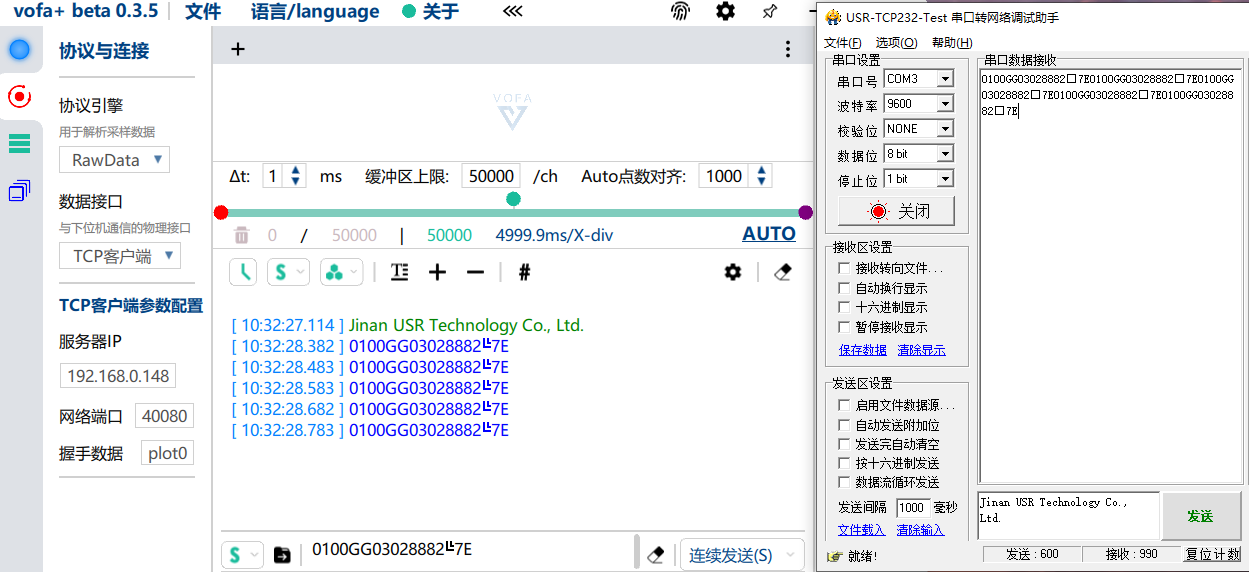

                                                                                             4. 運行“調試助手”軟件,在TcpClient選項框中查看主機PC接收到的串口信息。同理,主機PC也可向串口設備發送信息。
