                                                                                  光纖收發器結構介紹以及故障問題解決

                                                                                  瀏覽次數：發布時間：2022-12-30

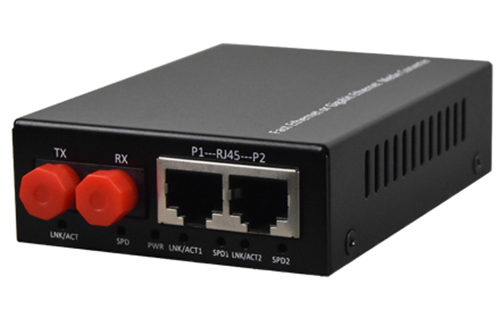

                                                                                         光纖收發器是一款高集成度的設備，最多可集成14臺光纖收發器并進行統一供電，結構簡單，便于管理和維護。光纖收發器包括百兆/千兆，單纖/雙纖、單模/多模等多種規格。光纖收發器支持每臺光纖收發器的熱插拔操作，使用非常靈活。接下來我們就來聊聊光纖收發器結構介紹和故障解決。

                                                                                         光纖收發器采用成熟可靠的內置開關電源設計，能夠支持長時間穩定工作；同時提供過壓、過流保護，確保每一臺光纖收發器都有安全穩定的電源收入。
                                                                                  光纖收發器結構介紹和故障解決
                                                                                         一般情況下，光纖收發器有6個指示燈，它們顯示了收發器的工作情況，根據LED所示，就能區分出收發器是不是工作正常和工作異常，從而能幫忙找出存在的問題。它們的效果和存在故障的判斷如下所示：

                                                                                        光纖收發器指示燈問題

                                                                                        1. 半/全雙工方式是不是錯誤？

                                                                                        有的收發器周?chē)嬗蠪DX開關：標明全雙工；HDX開關：標明半雙工。

                                                                                         2. 使用光功率計表面查看

                                                                                         光纖收發器或光模塊在正常情況下的功率，多模2Km：-10db—18db之間;單模20公里：-8db—15db之間;單模60公里：-5db—12db之間。

                                                                                         3. 光纜、光纖跳線是不是已斷？

                                                                                      （1）光纖連線通斷查看：用激光手電、太陽光等對著光纖跳線的一頭照光；在另一頭看是不是可見光？如有可見光則表明光纖跳線沒有斷。

                                                                                      （2）光纜通斷查看：用激光手電、太陽光、發光體對著光纜接頭或耦合器的一頭照光；在另一頭看是不是有光，如果有，則說明光纜沒有斷。

                                                                                        4. 檢查光纖收發器或光模塊的指示燈和雙絞線端口指示燈是不是已亮

                                                                                      （1）如果收發器的光口（FX）指示燈不亮，先判斷光纖鏈路是不是交叉連接？光纖跳線一頭是平行辦法接收，另一頭是交叉辦法連接。

                                                                                      （2）如A收發器的光口(FX)指示燈亮而B(niǎo)收發器的光口(FX)指示燈不亮，則缺點在A(yíng)收發器端：一種或許是：A收發器(TX)光發送口已壞，由于B收發器的光口(RX)接收不到光信號;另一種或許是：A收發器(TX)光發送口的這條光纖鏈路有疑問(光纜或光纖跳線或許斷了)。

                                                                                      （3）雙絞線（TP）指示燈不亮，請判定雙絞線連線是不是有錯或連接有誤？可以通過通斷測試儀查看；

                                                                                      （4）有的收發器周?chē)嬗蠱PR開關：標明連接交換機的連接線是直通辦法；DTE開關：連接交換機的連接線是交叉線；

                                                                                      （5）有的收發器有兩個RJ45端口：（ToHUB）標明連接交換機的連通線是直通線；（ToNode）標明鏈接交換機的連接線時交叉線。

                                                                                        好了，以上就是關于光纖收發器結構介紹以及故障問題解決的相關介紹，希望能對你有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
