                                                                                  485集線器工作原理及接線方法

                                                                                  瀏覽次數:發布時間:2023-11-07

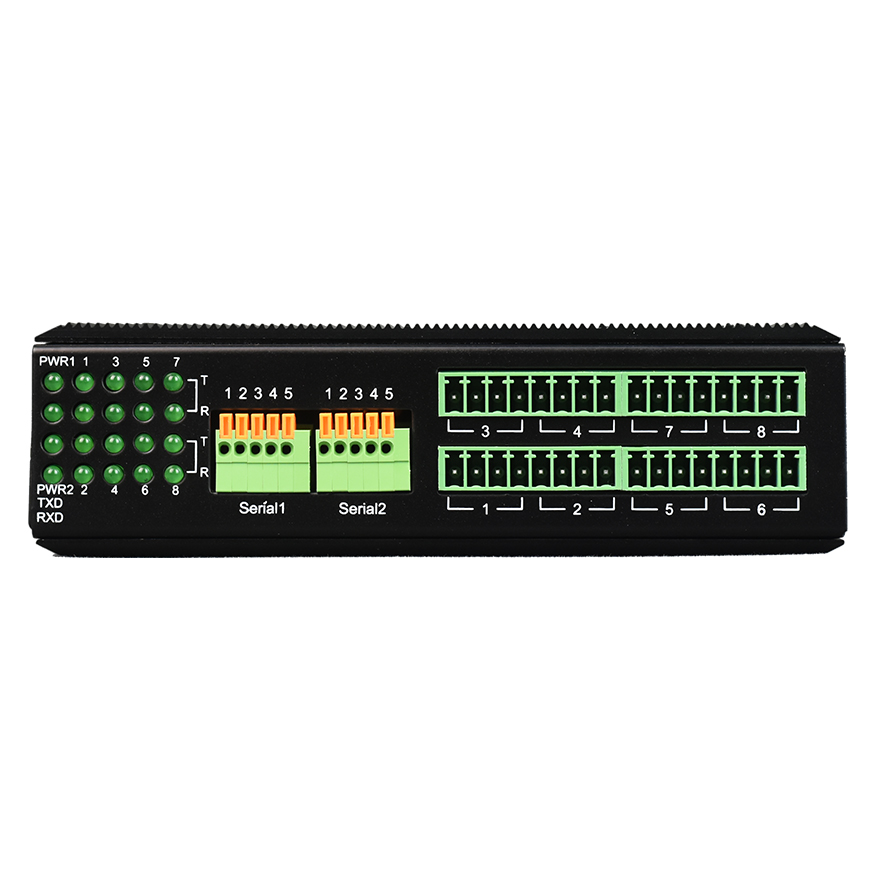

                                                                                  RS-485集線器是工業通信中的重要設備,用于連接多個RS-485設備并通過一條通信線與上位機通信。本文將探討485集線器的工作原理和接線方法。


                                                                                  485集線器的工作原理
                                                                                  RS-485集線器基于RS-485通信標準,通過差分信號傳輸數據,可以極大地抵抗電磁干擾,保證通信的穩定性和遠距離傳輸的可靠性。485集線器通常支持“點對多點”通信,能夠讓多達32個(或更多,取決于設備設計)RS-485設備接入同一網絡。

                                                                                  接線方法
                                                                                  供電接線:將485集線器的電源線接到指定的電源輸入端子上,確保供電穩定且符合設備規格。
                                                                                  通信線接線:按照RS-485通信標準,將A、B兩線分別接到集線器的A、B信號端子上。A通常是數據+線,B是數據-線。
                                                                                  終端設備接線:將各RS-485設備的A、B線分別接到集線器上對應的A、B端子。確保所有設備的A、B線序一致。
                                                                                  接地線:為了減少干擾,應將485集線器的接地端子接到良好的地線上。
                                                                                  測試與調試
                                                                                  使用萬用表檢查接線是否正確且連接良好。
                                                                                  上電后,檢查各設備地址設置是否正確,避免地址沖突。
                                                                                  進行通信測試,確保數據可以在各設備間正確傳輸。
                                                                                  注意事項
                                                                                  避免回路:485通信線不應形成回路,以防信號反射干擾。
                                                                                  線纜選擇:應使用屏蔽雙絞線,并且線徑應足夠支持通信距離。
                                                                                  端點終止:在通信線的兩端使用120歐姆的終止電阻,以減少信號反射。

                                                                                  485集線器提供了一種簡單有效的方式,實現多個RS-485設備的網絡通信。通過正確的接線方法和仔細的調試,可以確保系統的穩定運行和通信的高效性。
