                                                                                  RS485集線器工作原理及接線方法詳解

                                                                                  瀏覽次數:發布時間:2023-11-07



                                                                                  RS485集線器作為實現多設備通信的關鍵中介,在工業自動化、智能樓宇等領域有著廣泛應用。本文旨在詳細解析RS485集線器的工作原理及其接線方法。


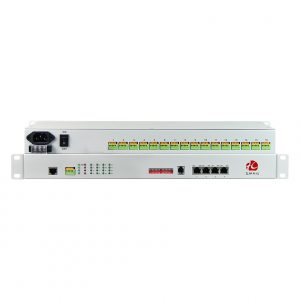

                                                                                  RS485集線器工作原理
                                                                                  RS485集線器利用RS485總線標準,支持半雙工通信模式。其工作原理基于差分信號傳輸,意味著數據通過兩條線(通常標記為A和B)傳遞,一個為正信號,一個為負信號,使得通信在長距離和高干擾環境下更加穩定。這種方式使得RS485集線器能夠連接多達32個節點設備。

                                                                                  接線方法詳解
                                                                                  確定供電需求:確保RS485集線器接收到穩定的電源供電,其規格要與集線器標識相匹配。
                                                                                  連接通信線:將總線的A、B信號線分別接入集線器的A+和B-端子。應使用屏蔽雙絞線以減少干擾。
                                                                                  連接設備節點:按照設備手冊將每個RS485設備的通信線接到集線器對應的端子上,注意保持A、B線的一致性。
                                                                                  接地處理:為了穩定信號,減少電磁干擾,將集線器的接地端子連接到系統的地線上。
                                                                                  測試與調試
                                                                                  在通電之前使用萬用表檢查所有連接,確保無短路或斷路。
                                                                                  設定設備地址和參數,避免地址沖突,并確保通信參數(波特率、數據位、停止位、奇偶校驗位)一致。
                                                                                  通過發送測試信號,檢查數據是否能在總線上正確無誤地傳輸。
                                                                                  常見問題及解決方法
                                                                                  信號反射問題:在總線的兩端安裝120歐姆終止電阻,以降低信號反射。
                                                                                  線纜選擇:根據通信距離和環境,選擇合適規格的屏蔽雙絞線。
                                                                                  接地不當:確保集線器良好接地,否則可能引起通信不穩定。

                                                                                  掌握了RS485集線器的工作原理和正確的接線方法,就能夠有效地解決多個設備的通信問題。在布線、安裝和調試過程中,注意上述各項要點,將有助于構建一個穩定可靠的通信網絡。
