                                                                                  光纖收發器的故障解決方法

                                                                                  瀏覽次數：發布時間：2019-07-18

                                                                                  　　光纖收發器在弱電工程使用非常普遍，如何選擇光纖收發器？光纖收發器出現故障了，如何維護？這些問題對于新手來說都是難題，今天就分享一下光纖收發器方面的知識。
                                                                                  　　
                                                                                  　　一、什么是光纖收發器？

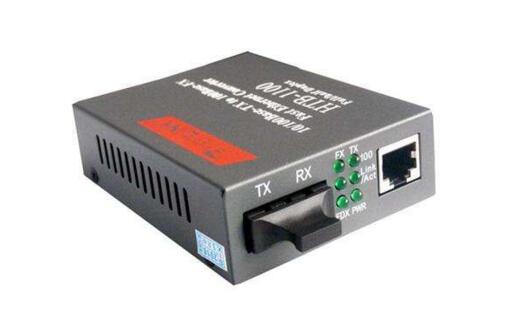

                                                                                  光纖收發器
                                                                                  　　
                                                                                  　　光纖收發器又叫光電轉換器，是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元。觀察角度的不同使人們對光纖收發器有著不同的認識，比如按傳輸速率分為單10M、100M的光纖收發器、10/100M自適應的光纖收發器和1000M光纖收發器；按工作方式分為工作在物理層的光纖收發器和工作在數據鏈路層的光纖收發器；如果從結構角度來看分桌面式（獨立式）光纖收發器和機架式光纖收發器；按接入光纖的不同又有多模光纖收發器和單模光纖收發器兩種叫法。此外還有單纖光纖收發器和雙纖光纖收發器，內置電源光纖收發器和外置電源光纖收發器以及網管型光纖收發器和非網管型光纖收發器。光纖收發器在數據傳輸上打破了以太網電纜的百米局限性，依靠高性能的交換芯片和大容量的緩存，在真正實現無阻塞傳輸交換性能的同時，還提供了平衡流量、隔離沖突和檢測差錯等功能，保證數據傳輸時的高安全性和穩定性。
                                                                                  　　
                                                                                  　　二、光纖收發器的應用
                                                                                  　　
                                                                                  　　本質上光纖收發器只是完成不同介質間的數據轉換，可以實現0--100Km內兩臺交換機或計算機之間的連接，但實際應用卻有著更多的擴展。
                                                                                  　　
                                                                                  　　1、實現交換機之間的互聯。
                                                                                  　　
                                                                                  　　2、實現交換機和計算機之間的互聯。
                                                                                  　　
                                                                                  　　3、實現計算機之間的互聯。
                                                                                  　　
                                                                                  　　4、傳輸中繼：當實際傳輸距離超過收發器的標稱傳輸距離，特別是實際傳輸距離超過100Km的時候，在現場條件允許的情況下，采用2臺收發器背對背進行中繼，是一種很經濟有效的解決方案。
                                                                                  　　
                                                                                  　　5、單多模轉換：當網絡(luò )間出現需要單多模光纖連接時，可以用1臺多模收發器和1臺單模收發器背對背連接，解決了單多模光纖轉換的問題。
                                                                                  　　
                                                                                  　　6、波分復用傳輸：當長距離光纜資源不足，為了提高光纜的使用率，降低造價，可將收發器和波分復用器配合使用，讓兩路信息在同一對光纖上傳輸。
                                                                                  　　
                                                                                  　　三、光纖收發器使用注意事項
                                                                                  　　
                                                                                  　　從開文介紹中我們知道光纖收發器有多種不同的分類，而實際使用中大多注意的是按光纖接頭不同而區分的類別：SC接頭光纖收發器和ST接頭光纖收發器。
                                                                                  　　
                                                                                  　　在使用光纖收發器連接不同的設備時，必須注意使用的端口不同。
                                                                                  　　
                                                                                  　　1、光纖收發器到100BASE-TX設備（交換機，集線器）的連接：
                                                                                  　　
                                                                                  　　確認雙絞線的長度最長不超過100米；
                                                                                  　　
                                                                                  　　連接雙絞線的一端到光纖收發器的RJ-45口（Uplink口），另一端到100BASE-TX設（交換機，集線器）的 RJ- 45口（普通口）。
                                                                                  　　
                                                                                  　　2、光纖收發器到100BASE-TX設備（網卡）的連接：
                                                                                  　　
                                                                                  　　確認雙絞線的長度最長不超過100米；
                                                                                  　　
                                                                                  　　連接雙絞線的一端到光纖收發器的RJ-45口（100BASE-TX口），另一端到網卡的RJ-45口。
                                                                                  　　
                                                                                  　　3、光纖收發器到100BASE-FX的連接：
                                                                                  　　
                                                                                  　　確認光纖長度沒有超出設備能提供的距離范圍；
                                                                                  　　
                                                                                  　　光纖的一端連光纖收發器的SC/ST接頭，另一端連接100BASE-FX設備的SC/ST接頭。
                                                                                  　　
                                                                                  　　另外需要補充的是很多用戶在使用光纖收發器時認為：只要光纖的長度在單模光纖或多模光纖所能支持的最大距離內就可以正常使用。其實這是一種錯誤的認識，這種認識只有在連接的設備都是全雙工的設備時才是正確的，當有半雙工的設備時，光纖的傳輸距離就有一定的限制了。
                                                                                  　　
                                                                                  　　四、常見故障解決方法
                                                                                  　　
                                                                                  　　1.Power燈不亮
                                                                                  　　
                                                                                  　　電源故障
                                                                                  　　
                                                                                  　　2.Link燈不亮
                                                                                  　　
                                                                                  　　故障可能有如下情況：
                                                                                  　　
                                                                                  　　(a)檢查光纖線路是否斷路
                                                                                  　　
                                                                                  　　(b)檢查光纖線路是否損耗過大，超過設備接收范圍
                                                                                  　　
                                                                                  　　(c)檢查光纖接口是否連接正確，本地的TX與遠方的RX連接，遠方的TX與本地的RX連接。 (d)檢查光纖連接器是否完好插入設備接口，跳線類型是否與設備接口匹配，設備類型是否與光纖匹配，設備傳輸長度是否與距離匹配。
                                                                                  　　
                                                                                  　　3.電路Link燈不亮
                                                                                  　　
                                                                                  　　故障可能有如下情況：
                                                                                  　　
                                                                                  　　(a)檢查網線是否斷路
                                                                                  　　
                                                                                  　　(b)檢查連接類型是否匹配：網卡與路由器等設備使用交叉線，交換機，集線器等設備使用直通線。
                                                                                  　　
                                                                                  　　(c)檢查設備傳輸速率是否匹配
                                                                                  　　
                                                                                  　　4.網絡(luò )丟包嚴重
                                                                                  　　
                                                                                  　　可能故障如下：
                                                                                  　　
                                                                                  　　(1)收發器的電端口與網絡(luò )設備接口，或兩端設備接口的雙工模式不匹配。
                                                                                  　　
                                                                                  　　(2)雙絞線與RJ-45頭有問題，進行檢測
                                                                                  　　
                                                                                  　　(3)光纖連接問題，跳線是否對準設備接口，尾纖與跳線及耦合器類型是否匹配等。
                                                                                  　　
                                                                                  　　(4)光纖線路損耗是否超出設備接受靈敏度。
                                                                                  　　
                                                                                  　　5.光纖收發器連接后兩端不能通信
                                                                                  　　
                                                                                  　　(1).光纖接反了，TX和RX所接光纖對調
                                                                                  　　
                                                                                  　　(2).RJ45接口與外接設備連接不正確(注意直通與絞接)光纖接口(陶瓷插芯)不匹配，此故障主要體現在100M帶光電互控功能的收發器上，如APC插芯的尾纖接到PC插芯的收發器上將不能正常通信，但接非光電互控收發器沒有影響。
                                                                                  　　
                                                                                  　　a)近端測試： 兩端電腦對PING，如可以PING通的話證明光纖收發器沒有問題。如近端測試都不能通信則可判斷為光纖收發器故障。
                                                                                  　　
                                                                                  　　b)遠端測試： 兩端電腦對PING，如PING不通則必須檢查光路連接是否正常及光纖收發器的發射和接收功率是否在允許的范圍內。如能PING通則證明光路連接正常。即可判斷故障問題出在交換機上。
                                                                                  　　
                                                                                  　　C)遠端測試判斷故障點： 先把一端接交換機，兩端對PING，如無故障則可判斷為另一臺交換機的故障。
                                                                                  　　
                                                                                  　　以上就是光纖收發器的故障解決方法了，希望大家能夠重視一下，這些故障可是常見的哦！希望小編今天的文章能夠幫到大家，如果還有問題歡迎咨詢網站老師。
