                                                                                  工業交換機怎么接線,飛暢科技帶你看看幾種常見的工業交換機安裝方式

                                                                                  瀏覽次數:發布時間:2019-07-18

                                                                                         工業交換機機箱一般可以放置在桌面、固定到機架上或其它平面上,可能會有很多朋友對于工業交換機怎么接線以及安裝這塊不是很懂,接下來,杭州飛暢科技的小編就來帶大家看看工業交換機都有哪些具體安裝方式以及安裝過程。

                                                                                  1. 平放到桌面的安裝方式
                                                                                  工業交換機可以直接平放在光滑、平整、安全的桌面上。要保證工作環境有足夠大的空間,保證設備的通風散熱空間。但是需要注意以下兩點:
                                                                                  A. 保證交換機的物理表面能夠承受3kg以上的重量;
                                                                                  B. 保證交換機的四周有3-5cm的空間距離,交換機上不可放置重物。

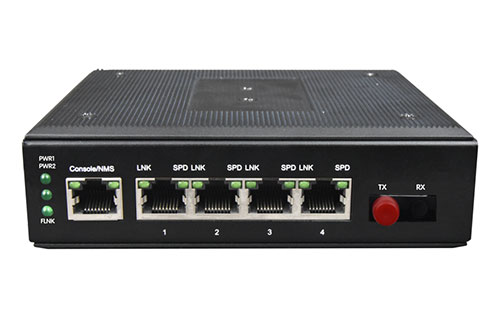

                                                                                  飛暢科技-網管型工業交換機

                                                                                  2. 上機架的安裝方式
                                                                                  工業交換機箱可以通過支架固定在機架上。一般出廠時已經安裝好了兩個L型的機箱掛耳,操作方法如下:
                                                                                  A. 一般情況下使用的是標準機箱,也就是需要使用標準的安裝機柜;

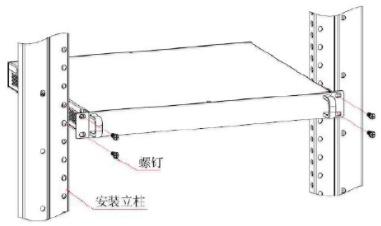

                                                                                  B. 安裝如下圖
                                                                                  工業交換機接線法圖
                                                                                  3. DIN卡軌式安裝
                                                                                  一般的工業交換機采用的都是標準DIN卡軌式安裝,在大多數工業應用上非常方便,安裝步驟如下:
                                                                                  A. 檢查是否具備DIN-Rail導軌安裝工具配件;
                                                                                  B. 將產品調整正確的安裝方向,即電源接線端子向上為正確;
                                                                                  C. 將產品導軌卡上半部分(有卡簧的部分)先卡入導軌條上,然后將下半部分稍加用力卡進導軌條;
                                                                                  D. 將DIN導軌卡卡入卡軌后,喲啊檢查確認產品是否平衡可靠地固定在DIN卡軌上;

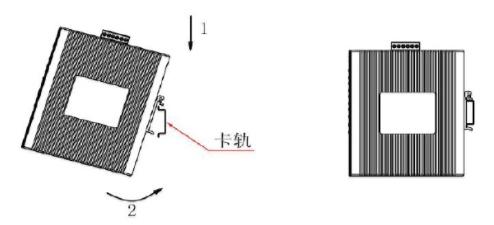

                                                                                  卡軌式安裝固定示意圖如下:
                                                                                  工業交換機接線法圖

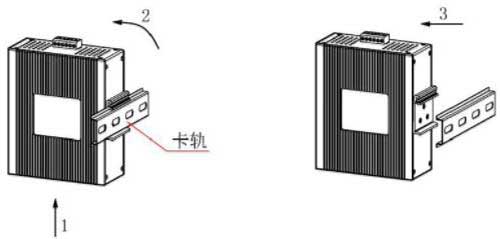

                                                                                  卡軌式拆卸示意圖如下:
                                                                                  工業交換機接線法圖

                                                                                  4. 壁掛式安裝
                                                                                  交換機安裝在工業現場應用上非常普遍,安裝說明如下:
                                                                                  A. 用螺絲刀將螺絲1處和螺絲3處的4枚螺絲全部取下。螺絲2處的螺絲視現場安裝空間是否足夠決定是否一并取下(建議空間足夠時保留);
                                                                                  B. 將拆下的壁掛耳朵180°旋轉,對準螺絲孔位后進行二次固定,因螺絲松脫或滑絲可能給設備帶來致命傷害,請檢查螺絲是否已固定到位;
                                                                                  C. 在壁掛耳朵上預留的壁掛孔位進行固定即可。

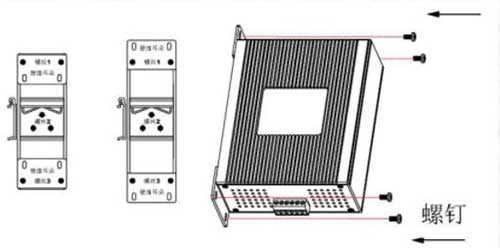

                                                                                  壁掛式安裝示意圖如下:
                                                                                  工業交換機接線法圖

                                                                                          好了,以上就是杭州飛暢科技的小編為您整理的關于工業交換機的安裝方式的相關介紹了,按照本文中的步驟操作,將很好地滿足你網絡的安裝需求,希望能對你有所幫助。此外,如果你對我們的工業級交換機產品感興趣的話,可以在線咨詢我們的客服或者電話聯系我們的技術顧問,咨詢熱線:0571-87007140。
