                                                                                  飛暢科技關于協議轉換器各項指示燈的含義說明介紹

                                                                                  瀏覽次數：發布時間：2019-07-26

                                                                                          很多對協議轉換器了解不是很深的朋友，對協議轉換器上面的各個指示燈可能會(huì )區分不清，很多情況下會(huì )搞不清各個指示燈的含義，接下來杭州飛暢科技的小編就來帶大家詳細了解下協議轉換器上各個指示燈的含義，一起來看看吧！
                                                                                  E1協議轉換器指示燈說明

                                                                                  以下我們以杭州飛暢科技的成幀E1協議轉換器為例來做說明：

                                                                                  a.前面板工11個指示燈，包括電源指示燈，E1線路指示燈和以太網指示燈：
                                                                                  ●PWR（綠色）：電源指示燈，上電時點亮
                                                                                  ●LOS（紅色）：E1 RX沒有收到信號時，亮；E1 RX沒有連接時，閃爍
                                                                                  ●AIS（紅色）：E1接口RX收到全1碼時，亮
                                                                                  ●LOOP（紅色）：E1線路環回時，亮
                                                                                  ●LFP（紅色）：在E1環回檢測使能的條件下，如果檢測到環回，LFP燈亮；或者在LFP使能的情況下，如果E1鏈路有LOS或者AIS時，LFP指示燈亮；如果設備工作在測試模式，并且使能了LFP功能時，LFP燈亮。
                                                                                  ●TEST（紅色）：測試狀態指示等，當E1LP，RLP，PATT任何一個測試開關按下時且LFP使能時點亮
                                                                                  ●TSTOK（綠色）：測試成功指示燈，當前測試成功時點亮
                                                                                  ●LINK（綠色）：以太網接口鏈接指示燈，鏈路建立時亮
                                                                                  ●ACT（綠色）：E1側數據發送或以太網側接收數據指示燈，數據收發時閃亮
                                                                                  ●100M（綠色）：以太網工作速率在100M時亮，10M時熄滅
                                                                                  ●FDX（綠色）：全雙工時亮，半雙工時熄滅，未建立連接時，該燈沒有任何意義
                                                                                  注意：在B2101-E1TX運行中，如果修改了與之連接設備的以太網工作模式，B2101設備需重新復位或者重新啟動

                                                                                  b.設備底部8位開關的意義：
                                                                                  位號 開關含義 說明
                                                                                  1、E1阻抗選擇OFF75歐姆阻抗，ON120歐姆阻抗
                                                                                  2、E1傳輸距離選擇OFF正常距離，ON1200米遠距離
                                                                                  3、LFP打開/關閉 OFF關閉LFP功能，ON打開LFP功能
                                                                                  4、環回檢測打開/關閉 OFF關閉環回檢測功能，ON打開環回檢測功能
                                                                                  5、禁用外部緩存 OFF使用外部緩存，ON禁用外部緩存
                                                                                  6、自動協商功能 OFF自動協商打開，ON自動協商關閉
                                                                                  7、速率選擇 OFF 100M，ON 10M
                                                                                  8、雙工選擇 OFF全雙工，ON半雙工
                                                                                  出廠默認設置：所有開關置于OFF

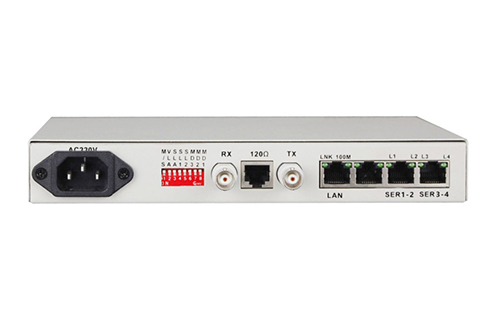

                                                                                  后面板撥碼開關說明：
                                                                                  位號   開關含義      說明
                                                                                  1、E1阻抗適配1    ON 75歐姆 OFF 120歐姆
                                                                                  2、E1阻抗適配2、 ON 75歐姆 OFF 120歐姆
                                                                                  出廠默認設置，兩位開關均置于ON

                                                                                          好了，以上就是飛暢科技關于協議轉換器各個指示燈的相關詳細說明，希望你看過之后能對你有所幫助。飛暢科技專注光纖通信研發、生產、銷售20年，為客戶提供定制化的產品服務，及技術控標。公司主營PDH/SDH光端機、多業務電話光端機，物理隔離網絡(luò )光端機，視頻光端機，語音光端機，音頻光端機，工業以太網交換機，光纖收發器，光纖貓、協議轉換器，PCM語音接入，TDMoverIP、工業接口傳輸轉換等傳輸入與接入設備。歡迎了解更多，咨詢熱線：0571-87007140，400-0505-571。
