                                                                                  光纖收發器六個指示燈分別代表的含義及作用是什么?

                                                                                  瀏覽次數:發布時間:2019-08-29

                                                                                         對光纖收發器這塊了解的朋友應該知道,光纖收發器有6個LED指示燈,它們分別顯示了收發器的工作狀態,根據LED所示,我們就能判斷出收發器是否工作正常和可能有什么問題,從而能幫助找出故障。那么,光纖收發器的六個指示燈分別代表什么意思,有哪些作用?接下來我們就跟隨飛暢科技的小編一起來看看吧!

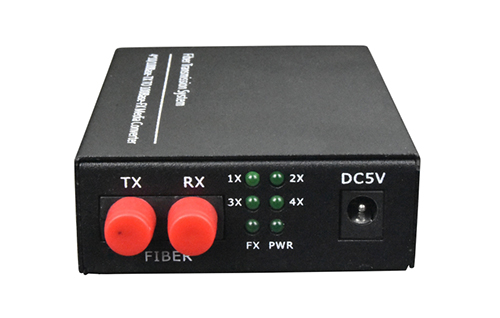

                                                                                  光纖收發器指示燈含義

                                                                                          光纖收發器六個指示燈的作用:
                                                                                          1、PWR:燈亮表示DC5V電源工作正常。
                                                                                          2、FX 100:燈亮表示光纖傳輸速率為100Mbps。
                                                                                          3、FX Link/Act:燈長亮表示光纖鏈路連接正確;燈閃亮表示光纖中有數據在傳輸。
                                                                                          4、FDX:燈亮表示光纖以全雙工方式傳輸數據。
                                                                                          5、TX 100:燈亮表示雙絞線傳輸速率為100Mbps;燈不亮表示雙絞線傳輸速率為10Mbps。
                                                                                          6、TX Link/Act:燈長亮表示雙絞線鏈路連接確;燈閃亮表示雙絞線中有數據在傳輸。

                                                                                         光纖收發器六個指示燈說明和指示的功能:
                                                                                         1、POWER: 亮 表示光纖收發器已經通電。
                                                                                         2、FX LINK/ACT: 亮 表示光纖連接口已經連接好;閃爍 表示光纖接口有數據接收或發送。
                                                                                         3、FX100: 亮 表示收發器的光口處于100M狀態 1000M的一樣。
                                                                                         4、FDX/COL: 亮 表示收發器處于全雙工 工作模式;熄滅 表示收發器處于半雙工 工作模式;閃爍 表示連接有沖突或者有碰撞。
                                                                                         5、TP LINK/ACT : 亮 表示光纖收發器上的RJ45接口連接好;閃爍 表示光纖收發器上的RJ45有數據接收或發送。
                                                                                         6、TP100: 亮 表示雙絞線端口的速度為100M;熄滅 表示雙絞線端口的速度為10M。

                                                                                         總結:一般情況下,光纖收發器的6個指示燈會全亮,而且FA和TA閃爍頻率相同時可基本表明收發器在正常工作。

                                                                                         好了,以上就是關于光纖收發器6個指示燈含義及功能的相關介紹,希望能對你有所幫助!飛暢科技20年專業從事光端機、工業交換機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售。歡迎前來了解、交流,咨詢熱線:0571-87007140,400-0505-571。
