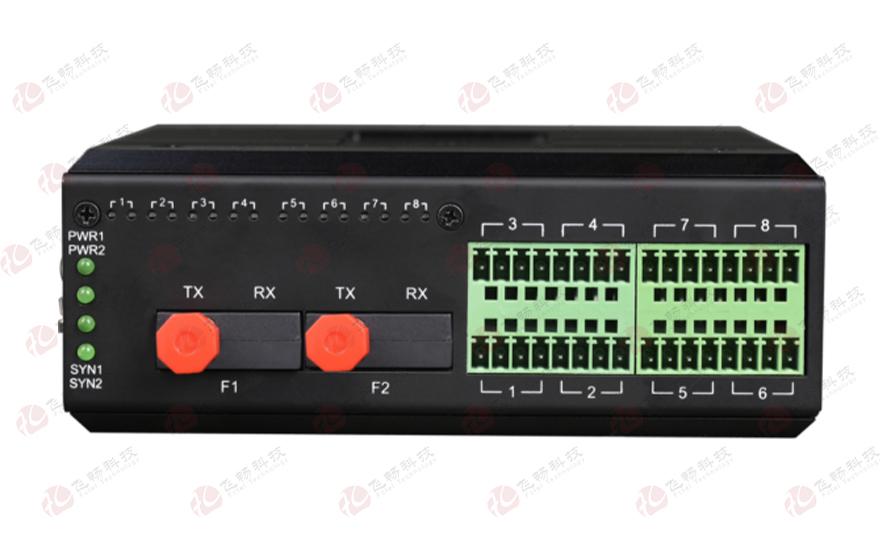

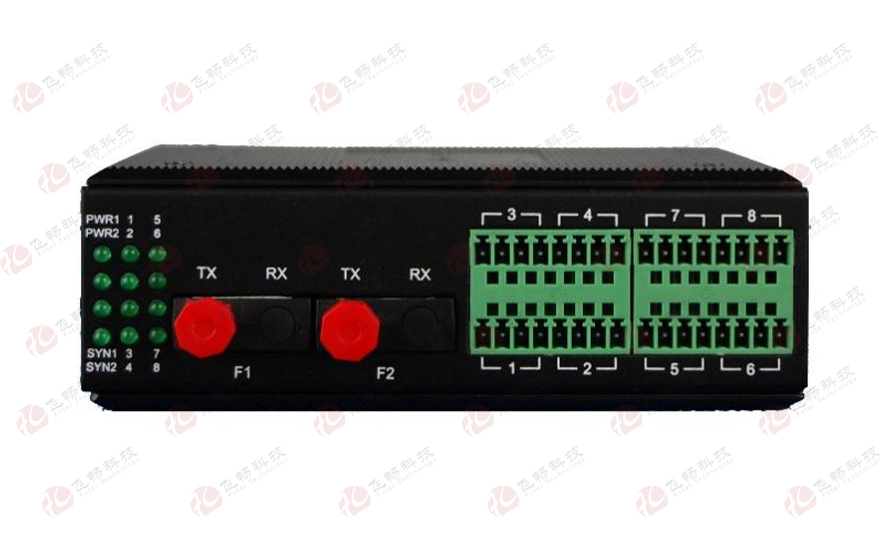

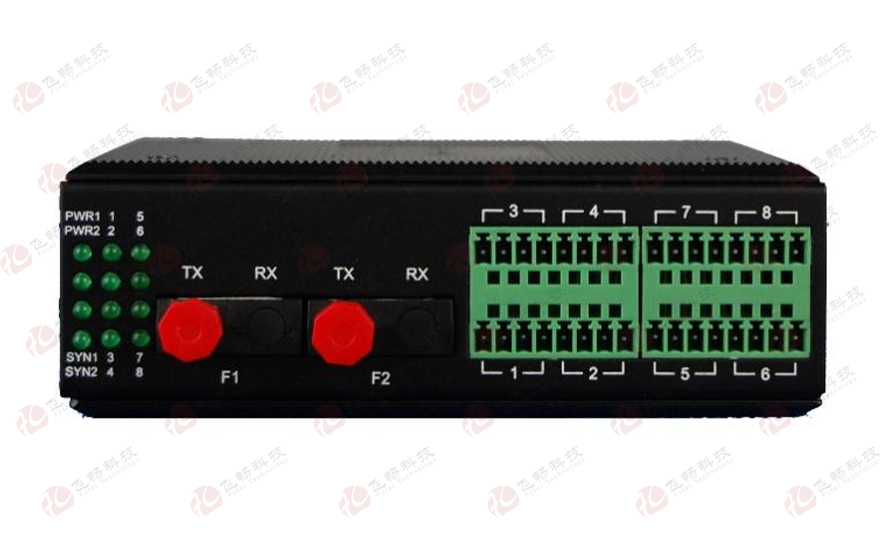

工業軌式 16路模擬量+開關量+串口混合光端機（1+1光纖備份與斷纖保持功能）

型號：FC2P-042913次留言分享

描述：本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1~16通道模擬量信號（電流/電壓）或最多16路開關量，或最多8路RS232/422/485串口到1+1備份光纖中傳輸，主光纖斷纖時,備份光纖

產品描述

本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1~16 通道模擬量信號（電流/電壓）或最多16路開關量，或最多8路RS232/422/485串口到1+1備份光纖中傳輸，主光纖斷纖時,備份光纖工作。該設備采用雙電源供電，高性能FPGA可編程器件,無MCU處理，高速轉換，采樣頻率可以到20KHZ，12位 AD 轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了電纜傳輸距離受限的問題。

功能特點

◆ 兩個光接口，支持1+1光備份,主光纖斷纖時，切換到備用光纖，當主光纖正常時，再切換到主光纖，主備光纖切換時間<1ms，光纖切換時不影響正在傳輸的開關量的狀態;
◆ 設備內總8個模塊槽位，每槽位模擬量2路，可以雙向，每槽位開關量2路，可以雙向，每槽位串口1路，比如可以做成4路雙向模擬量+4路單向開關量+2路串口的光端機；
◆ 模擬量支持 4~20mA電流量；或 0~10V/0~5V，電壓量；16 路模擬量輸入輸出可任意組合； Ø
◆ 16路模擬量的AD/DA 通道采用FPGA并行讀寫，非MCU順序讀寫模式，每路模擬量時延＜0.1ms;
◆ 每路模擬量通過FPGA讀取高速采樣數據，采樣速率為20K 次/秒，遠高于市場同類產品；
◆ 模擬量輸出端帶光纖斷纖或輸入端設備掉電后，模擬量輸出保持最近斷纖前的數值，用DIP開關設置開通，此功能不開通時，斷纖后模擬量為0MA，或0V；
◆ 串口支持RS232/485/422三種數據接口可選,RS232支持3線RS232 (TXD,RXD,GND)；RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據
◆ 每路開關量有開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
◆ 多模光纖/單模光纖可選，多?？蓚鬏?2KM，單?？蓚鬏?20KM，ST/SC/FC 接口可選；
◆ 具有信號故障保護功能；全方位顯示電接口和光纖運行狀態
◆ 4-20ma接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準
◆ 支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；
◆ 導軌或壁掛式安裝；寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年；

技術參數

◆ 光纖部份
光口：2
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 電流模擬量
輸入輸出范圍： 0~20mA(包含 4~20mA)
分辨率： 12位
采樣速率： 20K 次/秒
時間延遲： <0.1ms
最大負載能力： 600Ω
輸入電阻： 125Ω
精度： 0.4%(常溫)
◆ 電壓模擬量
輸入輸出范圍： 0~10V(包含 0~5V)
分辨率： 12位
采樣速率： 20K 次/秒
時間延遲： <1ms
最大負載能力： 600Ω
輸入電阻： 100ΚΩ
精度： 0.4%(常溫)
◆ 串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-       RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
   RS-232: RXD TXD Signal Ground
◆ 開關量接口
輸出接口類型：
干接點
1：信號繼電器干接點輸出；2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間         信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms
開關信號         信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A
最大開關頻率 50HZ
輸出浪涌保護: 信號繼電器干接點輸出：無；光MOS繼電器輸出：TVS+固體放電管防護
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號	FC2P-042913
產品功能描述	在1+1光纖上同時傳送16路模擬量接口或16路開關量或8路串口
業務端口描述	2個光纖接口；16路接口

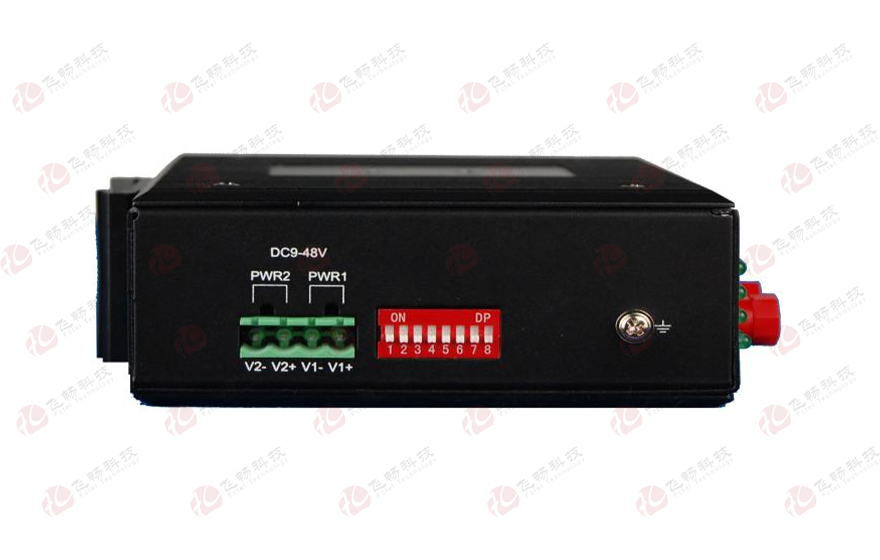

電源	冗余雙電源輸入: DC12-48V 功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持接入端子：4芯5.08mm間距插入式端子外殼：IP40防護等級，鋁合金材質安裝方式：導軌安裝、壁掛式安裝
產品尺寸	(長×寬×高) 13312050mm
重量	0.75Kg/臺

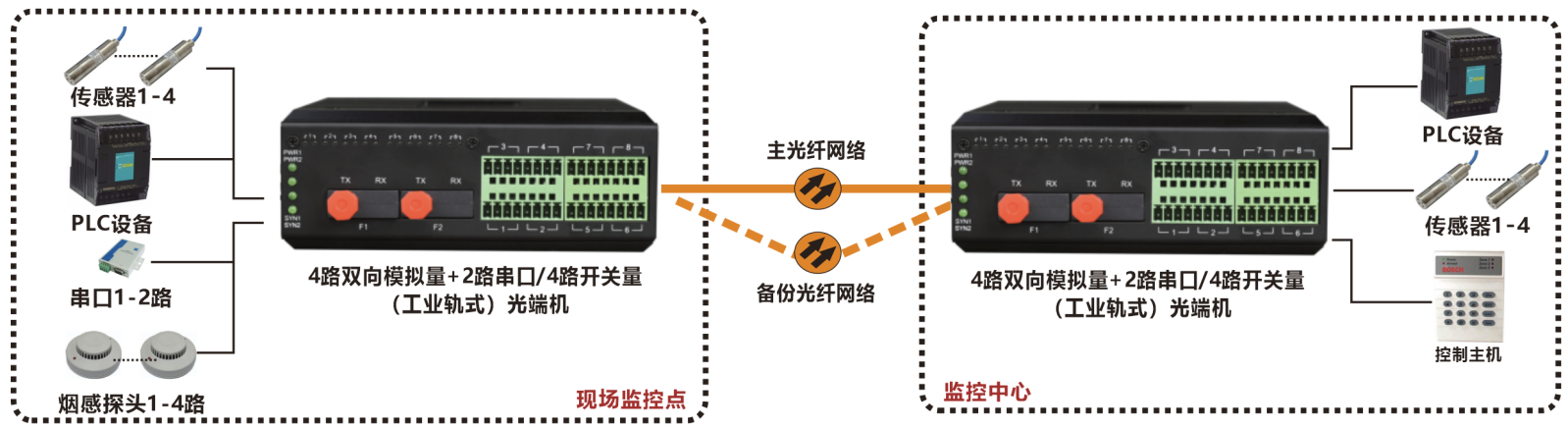

應用方案
