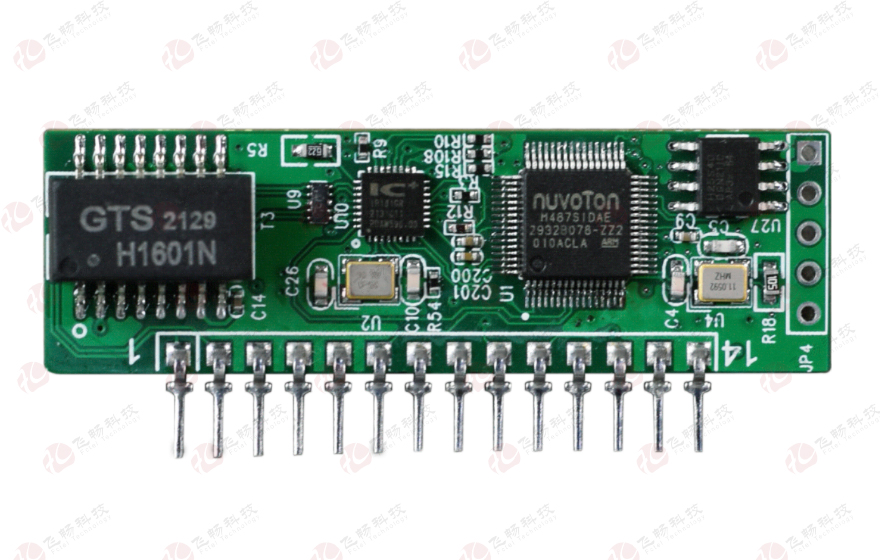

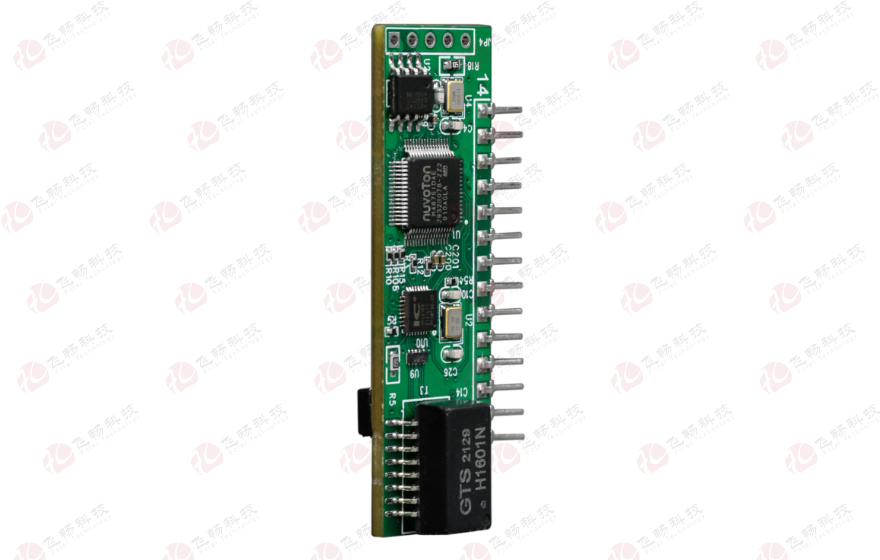

                                                                                  工業級1路TTL串口服務器 模塊板

                                                                                  型號：次留言

                                                                                  描述：本工業級串口服務器模塊是一款能讓串口設備立即具備聯網能力，可以把分散的串行設備、主機等通過網絡(luò )來集中管理。該產品支持1路TTL轉1路百兆以太網，可以外接RS232/422/485接口，

                                                                                  產品描述
                                                                                         本工業級串口服務器模塊是一款能讓串口設備立即具備聯網能力，可以把分散的串行設備、主機等通過網絡(luò )來集中管理。該產品支持1路TTL轉1路百兆以太網，可以外接RS232/422/485接口，WEB界面上可以設置接口類型。
                                                                                         串口服務器支持多種網絡(luò )協議，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；每路串口支持4路TCP或UDP會(huì )話連接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；支持WEB訪問方式。另外，配套提供的基于Windows平臺的管理配置工具，能夠一步一步引導用戶對設備進行管理配置，通過簡單的設置實現串口設備立即聯網。網管系統界面設計友好，操作簡單方便，能帶給您良好的用戶體驗。
                                                                                         硬件通過符合行業標準的嚴格測試，能夠適應對EMC有嚴酷要求的工業現場環境，可以用于許多嵌入式網絡(luò )控制應用產品；


                                                                                  功能特點
                                                                                  ◆ MCU采用ARM Cortex -M4 ，主頻 192MHz處理器；
                                                                                  ◆ 模塊采用14腳單排2.54mm插針，方便安裝；
                                                                                  ◆ 支持1路百兆以太網；以太網支持10/100base-T(X)自適應以太網接口；支持自動協商（Auto-Nego Full&half duplex）支持自動交叉線檢測（MDI/MDIX）；
                                                                                  ◆ 同時提供1路TTL，接口支持RS232/422/485串口，支持300bps-921600bps線速無阻塞通信，支持波特率自動掃描匹配，支持客戶自定義波特率；
                                                                                  ◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；
                                                                                  ◆ 完成Modbus-RTU到Modbus-TCP透明轉換，實現通過網絡(luò )方式讀取串口設備數據；
                                                                                  ◆ 支持串口狀態和串口參數監視，通信狀態一目了然；
                                                                                  ◆ 支持過網關，跨路由通信；支持虛擬串口驅動訪問模式和網絡(luò )中斷自動恢復連接功能；
                                                                                  ◆ 靈活的串口數據分幀設置，滿足用戶各種分包需求；
                                                                                  ◆ 支持標準TCP/IP SOCKET應用程序訪問TCP支持多連接，滿足4個以?xún)扔脩?hù)同時監控或管理串口設備；
                                                                                  ◆ UDP方式下支持單機或多機通訊，滿足多個用戶同時監控或管理串口設備；
                                                                                  ◆ 支持Windows配置工具、Telnet和WEB等多種配置形式、支持SNMP網管；
                                                                                  ◆ 支持本地和遠程的系統固件升級；
                                                                                  ◆ 模塊+3.3V電源供電，總電流<400mA等;
                                                                                  ◆ 以太網接口提供三級防雷功能，能通過ITU-T K.21(10/700μS)共模:4KV阻抗(40Ω)的測試;
                                                                                  ◆ 寬溫型：工作溫度-40℃~ +85℃;
                                                                                  ◆ 所有型號皆通過100%烤機測試;
                                                                                  技術參數
                                                                                  ◆ 10/100M以太網接口
                                                                                  協 議：符合IEEE 802.3ab，IEEE 802.3z
                                                                                  速 率：10/100自適應m全/半雙工自適應
                                                                                  MAC地址表：可以學習4096個MAC地址
                                                                                  物理接口：RJ45座 支持Auto-MDIX
                                                                                  ◆ TTL接口
                                                                                  TTL信號：RXD，TXDGNDnCTS，nRTS

                                                                                  ◆ 環境指標
                                                                                         工作溫度：-40℃—+85℃
                                                                                         儲存溫度：-40℃—+85℃
                                                                                         工作濕度：0%—95%（無凝結）
                                                                                         MTBF： ＞100000小時
                                                                                  應用方案

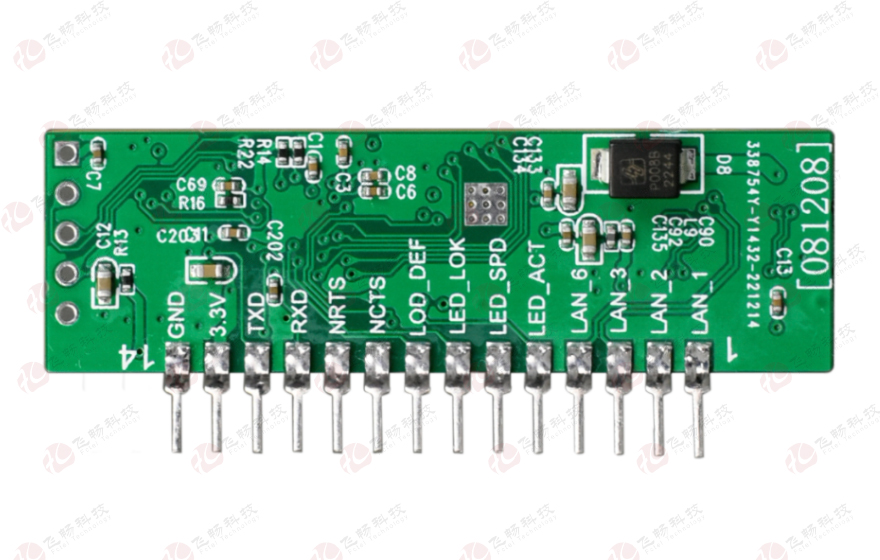

                                                                                  管腳定義：


                                                                                  管腳 名稱 描述
                                                                                  1 LAN_1 連RJ45的1腳
                                                                                  2 LAN_2 連RJ45的2腳
                                                                                  3 LAN_3 連RJ45的3腳
                                                                                  4 LAN_6 連RJ45的6腳
                                                                                  5 LED_ACT 以太網的Link/Act信號燈，亮Link，閃有數據
                                                                                  6 LED_SPD 以太網的SPD信號燈，亮網絡(luò )100M，不亮10M
                                                                                  7 LED_LOK 指示燈，亮代表TCP或UDP串口協議連接上
                                                                                  8 LOD_DEF 上電時為低電平，模塊內部參數恢復出廠設置
                                                                                  9 nCTS TTL握手信號，用于RS232與RS485流控
                                                                                  10 nRTS TTL握手信號，用于RS232流控
                                                                                  11 RXD TTL數據接收，輸入
                                                                                  12 TXD TTL數據發送，輸出
                                                                                  13 +3.3V +3.3V電源供電，要400MA以上
                                                                                  14 GND 電源與信號地

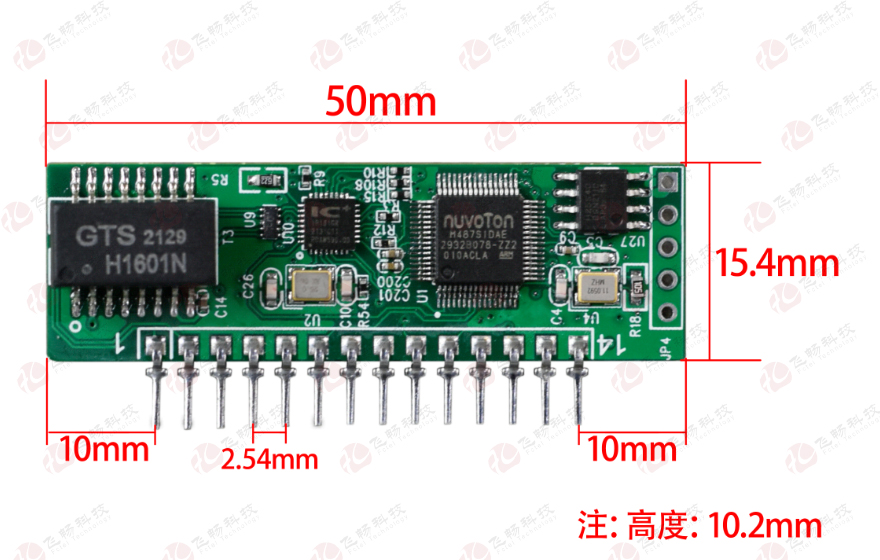

                                                                                  產品尺寸
