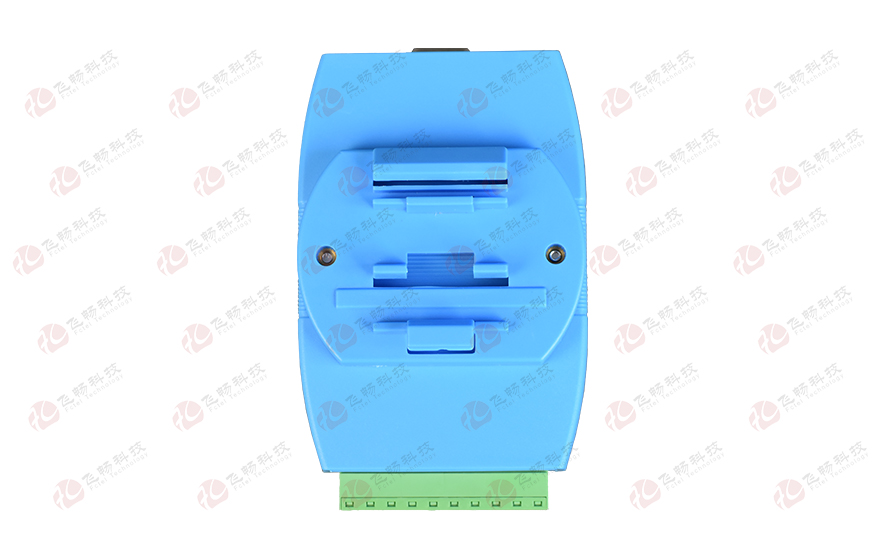

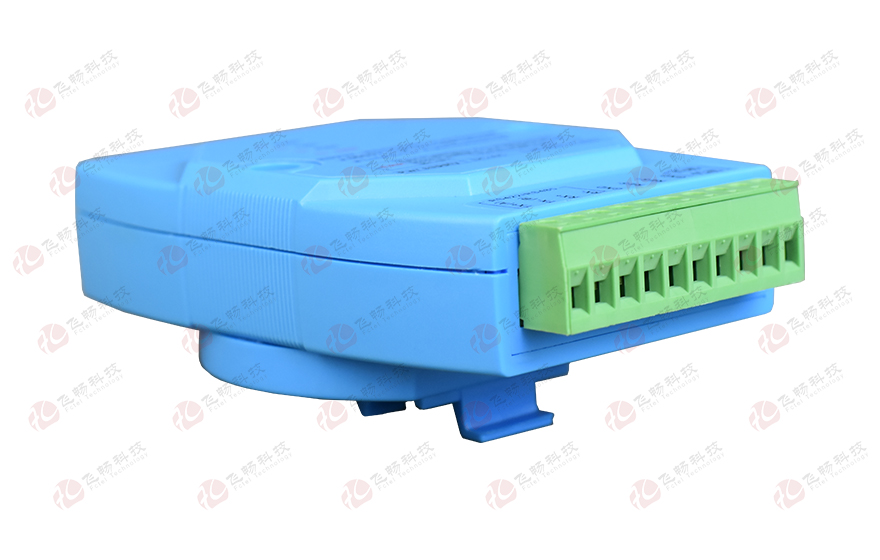

                                                                                  智能RS232轉RS422-485串口轉換器

                                                                                  型號：FCC-RD次留言

                                                                                  描述：設備自帶線路短路與數據錯誤偵測功能。RS485/422接口有三級防雷保護，通信距離長達1800米，廣泛應用于復雜的工業系統中。

                                                                                  產品描述
                                                                                         本轉換器實現RS-232-RS-485/422有源隔離轉換，基于FPGA設計，并采用2500V隔離電壓DC-DC隔離電源供電不采用串口竊技術，通信信號采用高速光耦隔離。
                                                                                         設備自帶線路短路與數據錯誤偵測功能。RS485/422接口有三級防雷保護，通信距離長達1800米，廣泛應用于復雜的工業系統中。
                                                                                  功能特點
                                                                                  ◆ 基于FPGA設計，能根據發送的數據自動產生生精準RS485收發切換使能信號，可以自動檢測、控制RS-485數據流性能遠優于普通的斯密特觸發器的使能產生方式；
                                                                                  ◆ 特有接口自適應技術，無需開關設置，隨意切換RS-485/RS-422接口；
                                                                                  ◆ 自帶線路短路檢測與數據錯誤偵測功能，能檢測RS485時線路A-B短路，或RS422時T+與T-短路和R+與R-短路，并有指示燈指示，并能偵測到接收數據錯誤（由某些節點故障時接收到的數據連0大于最小波特率(300)的最長連0時間）;
                                                                                  ◆ RS232-RS485/422波特率300-115.2K 與300-921K自適應兩種產品可選；
                                                                                  ◆ 采用隔離電壓2500V DC-DC電源供電不采用串口竊電，提高了設備的適用面，通信信號采用高速光耦隔離；
                                                                                  ◆ 串行口接口三級防雷保護防雷達到IEC61000-4-5 (8/20μS) 6KV 阻抗(2Ω)標準；
                                                                                  ◆ 輸入電壓寬范圍(DC9-55V，AC7-43V)，并能自動檢測輸DC電源的極性，并內置自恢復保險絲；支持過載保護、防反接保護；
                                                                                  ◆ 符合工業四級電磁兼容性要求；
                                                                                  ◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；

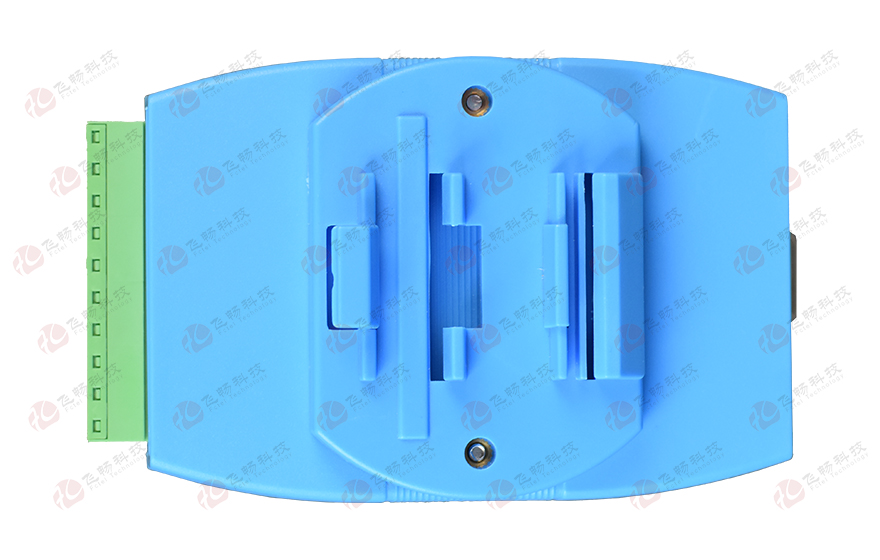

                                                                                  ◆ 導軌或壁掛式安裝；
                                                                                  ◆ 寬溫型：工作溫度-40℃~ +85℃;
                                                                                  ◆ 所有型號皆通過100%烤機測試。
                                                                                  技術參數
                                                                                  ◆ 串行接口
                                                                                  標準
                                                                                  EIA/TIA-232 RS-232 (ITU-T V.28)
                                                                                  EIA/TIA-422 RS-422 (ITU-T V.11)
                                                                                  EIA/TIA-485 RS-485 (ISO/IEC8284)
                                                                                  串口界面：
                                                                                  接口：

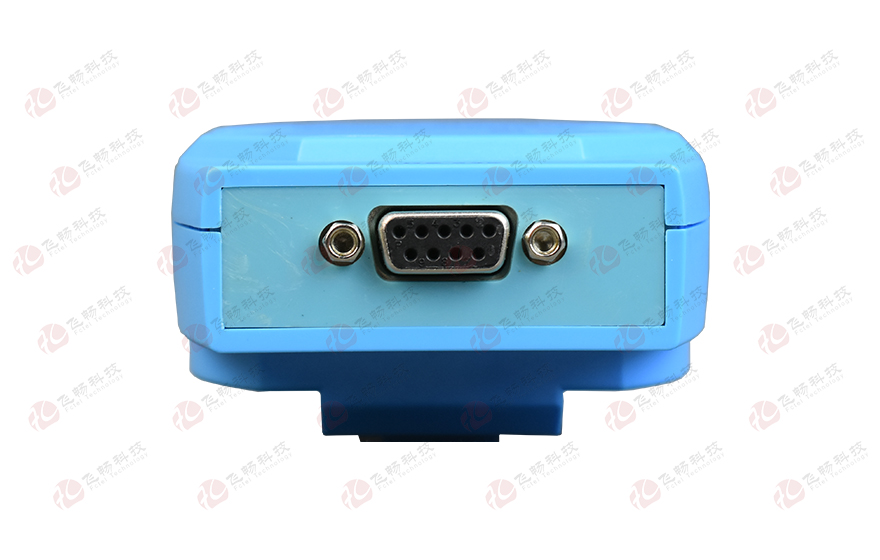

                                                                                  RS-232：孔式DB9；
                                                                                  RS-422：4-wires；
                                                                                  RS-485：2/4-wires
                                                                                  以下：SG  = Signal Ground
                                                                                  RS-232：TxD(DB9-2) RxD(DB9-3)SG(DB9-5)
                                                                                  內部回路：RTS 到 CTS，DTR 到DSR 和 DCD

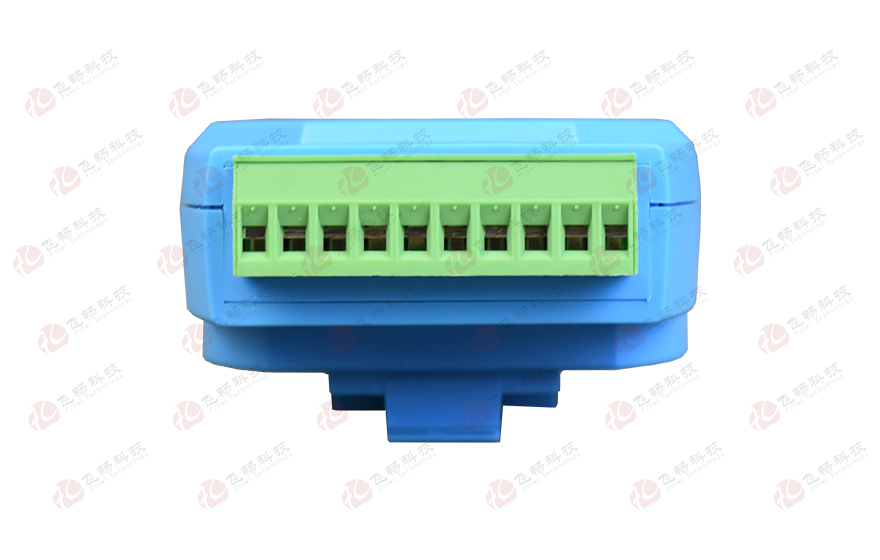

                                                                                  RS-422：TxD+ TxD- RxD+ RxD- SG
                                                                                  RS-485 4 wires：TxD+ TxD- RxD+ RxD- SG
                                                                                  RS-485 2 wires： A(對應TX+)B（對應TX-）SG
                                                                                  RES+RES-：終端120歐匹配電阻使能，匹配電阻設備已內置，使用時RES+與RES-短路即可。

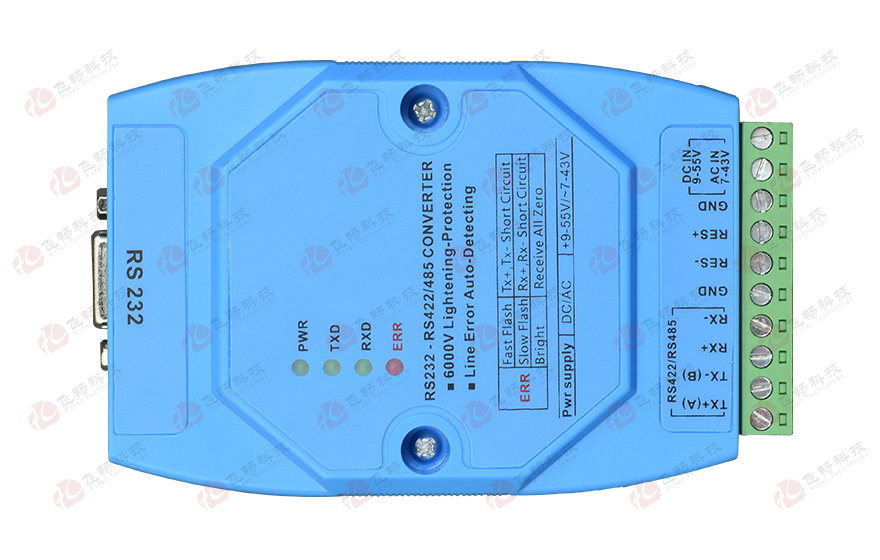

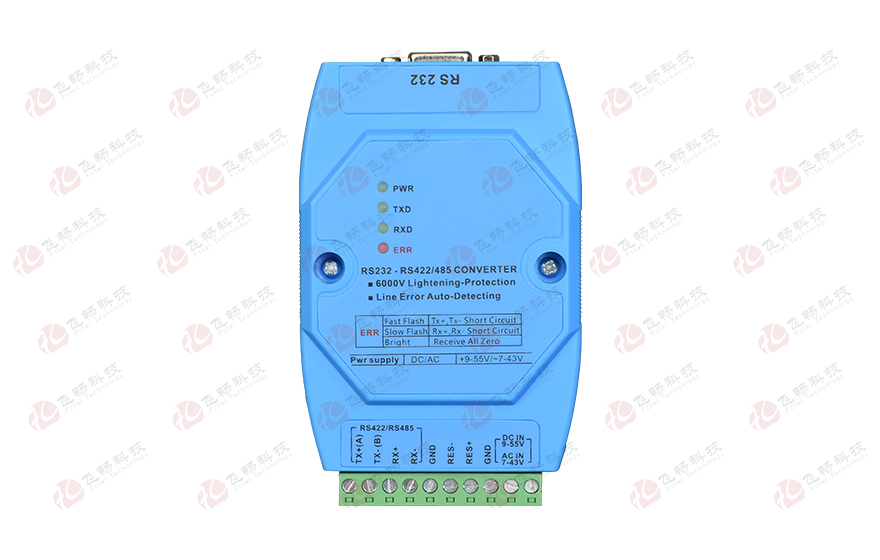

                                                                                  ◆ LED 指示燈
                                                                                  名稱 顏色 狀態 描述
                                                                                  PWR 綠色 亮 電源已接上
                                                                                      滅 電源沒有接上
                                                                                  TXD 綠色 亮 RS232串口有數據發送出去
                                                                                      滅 RS232串口無數據發送出去
                                                                                  RXD 綠色 亮 RS232串口有數據接收
                                                                                      滅 RS232串口無數據接收
                                                                                  ERR 紅色 快閃 RS422/485的2根數據線Tx+Tx-短路
                                                                                      慢閃 RS422 Rx+Rx- 數據線短路
                                                                                      常亮 由某些節點故障時接收到的數據連0大于最小波特率(300)的最長連0時間
                                                                                      滅 正常工作
                                                                                  ◆ 環境指標
                                                                                  工作溫度：-40℃—+85℃
                                                                                  儲存溫度：-40℃—+85℃
                                                                                  工作濕度：0%—95%（無凝結）
                                                                                  MTBF：＞100000小時
                                                                                  應用方案

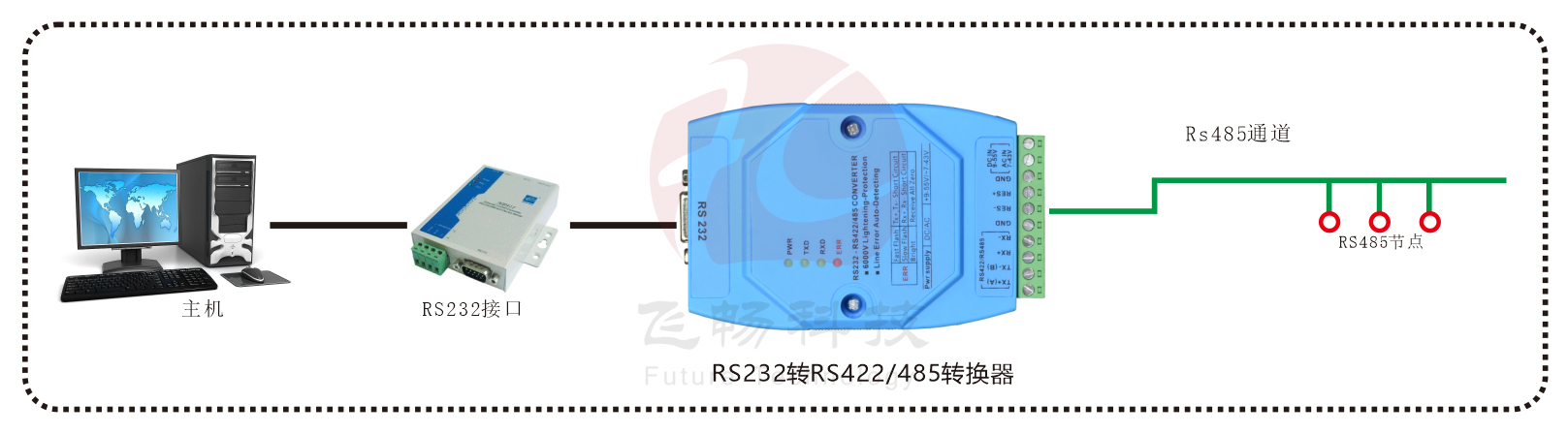

                                                                                  智能RS232轉RS422-485串口轉換器 方案圖
                                                                                  產品尺寸
