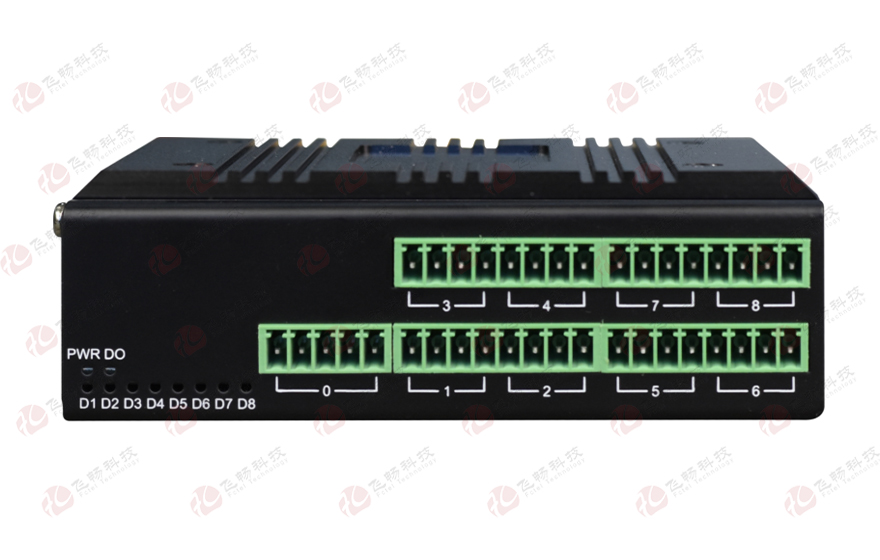

工業軌式智能8路RS485集線器（帶短路檢測并隔離功能）

型號：FC-D8JM次留言分享

描述：8通道RS485隔離集線器擁有1路轉8路完全電氣隔離RS485通道，隔離集線器每一路RS485具有6kV防雷能力，光電隔離，隔離電壓高達3KV，并每路有獨立的地，使得一路RS485 總線受到破壞時，其他

產品描述

8通道RS485隔離集線器擁有1路轉8路完全電氣隔離RS485通道，隔離集線器每一路RS485具有6kV防雷能力，光電隔離，隔離電壓高達3KV，并每路有獨立的地，使得一路RS485 總線受到破壞時，其他RS485總線上的器件能得到保護，每個RS485 端口最多可攜帶128節點；電源端口也擁6kV防雷能力。
設備自帶線路短路與數據錯誤偵測并隔離功能，帶有共模電感差分濾波與FPGA數字濾波器，通信距離長達2200米(9600bps)，廣泛應用于復雜的工業系統中。

功能特點

◆ 基于FPGA設計，帶有共模電感差分濾波與FPGA數字濾波器，能過濾線路中的毛刺，能根據發送的數據自動產生生精準RS485收發切換使能信號；
◆ 每一路RS485具有6kV防雷能力，3KV光電隔離，每路RS485都帶有獨立屏蔽線地接口與LED指示燈，采用隔離電壓3KV DC-DC電源供電，通信信號采用高速光耦隔離；
◆ 電源供電地與9路RS485的地隔離，No.1-9路RS485地相互隔離，都為3KV電氣隔離,直接AC220V或AC380V電壓接入也不會燒隔離的另一端;

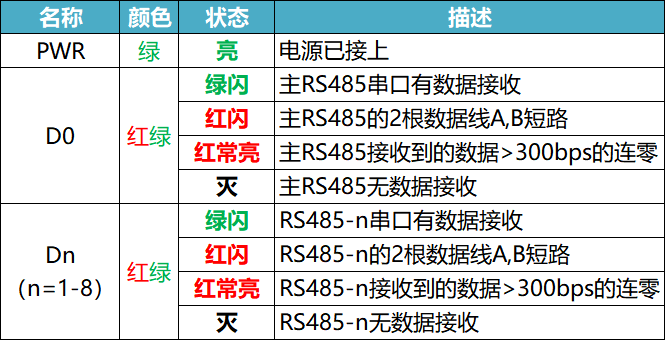

◆ 自帶線路短路檢測與數據錯誤偵測功能，能檢測RS485時線路A-B短路，并能偵測到接收數據錯誤（由某些節點故障時接收到的數據連零大于300bps的最長連零時間），測到錯誤時，自動隔離出現問題的線路通道，并有指示燈指示，;
◆ 上聯串口RS232-485-422可選，支持多機通訊，每個 RS485 通道可負載128 個增強型節點，最遠傳輸距離2200米(9600bps)；
◆ RS485接口有三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs，開路峰值輸出電壓6KV，內阻40歐標準;
◆ 支持寬范圍9-70V交流與直流電源輸入;支持內部隔離，冗余雙電源輸入;支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
◆ 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;

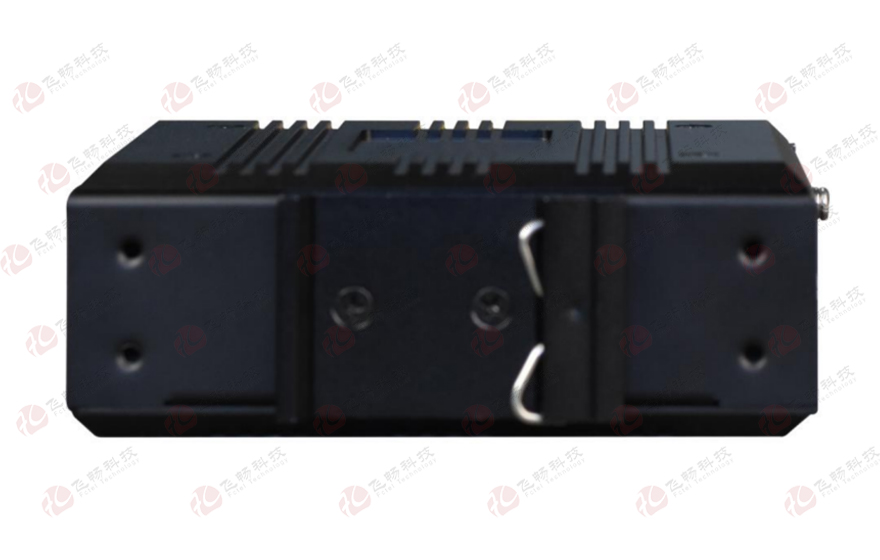

◆ 導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;

技術參數

◆  串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-          RS-485 2 wires: A(對應TX+) B(對應TX-) GND
RS-232: RXD TXD GND
◆  環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號	FC-D8JM
產品功能描述	工業軌式 8路RS485集線器（帶短路檢測并隔離功能）
業務端口描述	8路RS485通道，1路上聯RS232/422/485（可選）接口

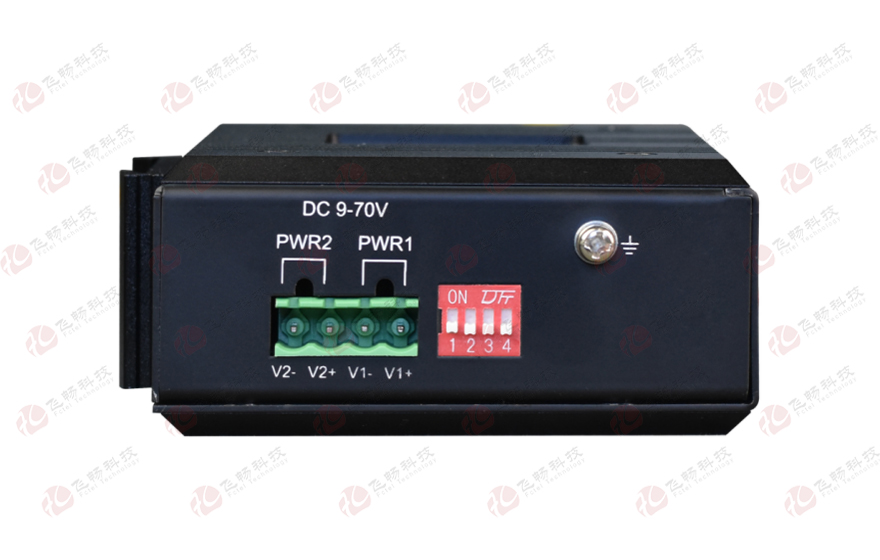

電源	冗余雙電源輸入DC9-70V ,功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持接入端子：4芯5.08mm間距插入式端子
產品尺寸	外殼：IP40防護等級，鋁合金材質尺寸：110mm(長) x 86mm(寬) x 40.0mm(高) 裝方式：導軌安裝、壁掛式安裝
重量	0.45Kg/臺

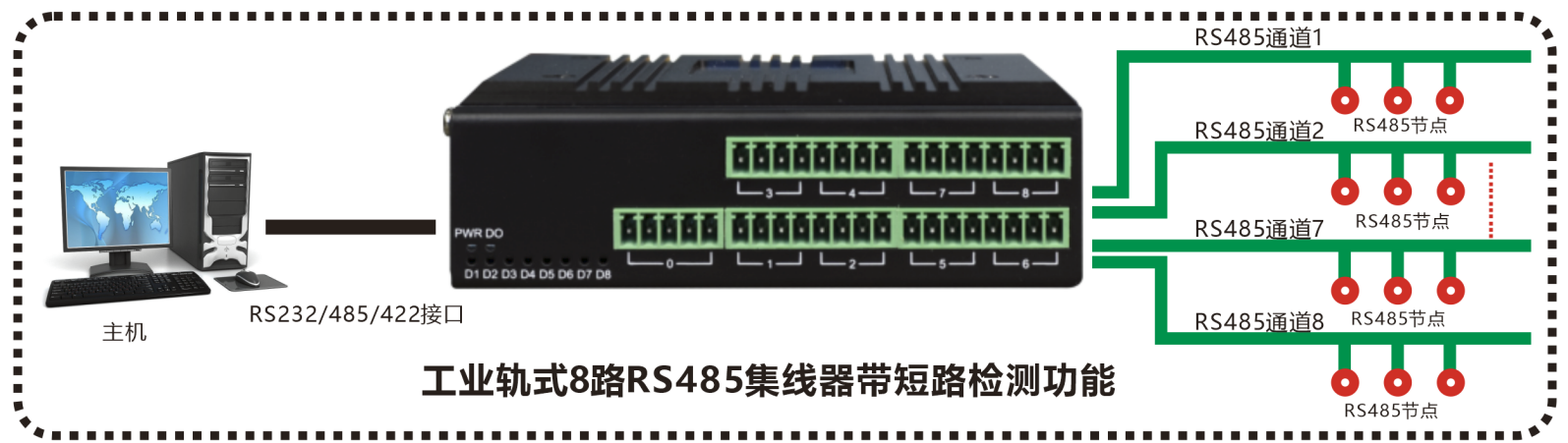

應用方案

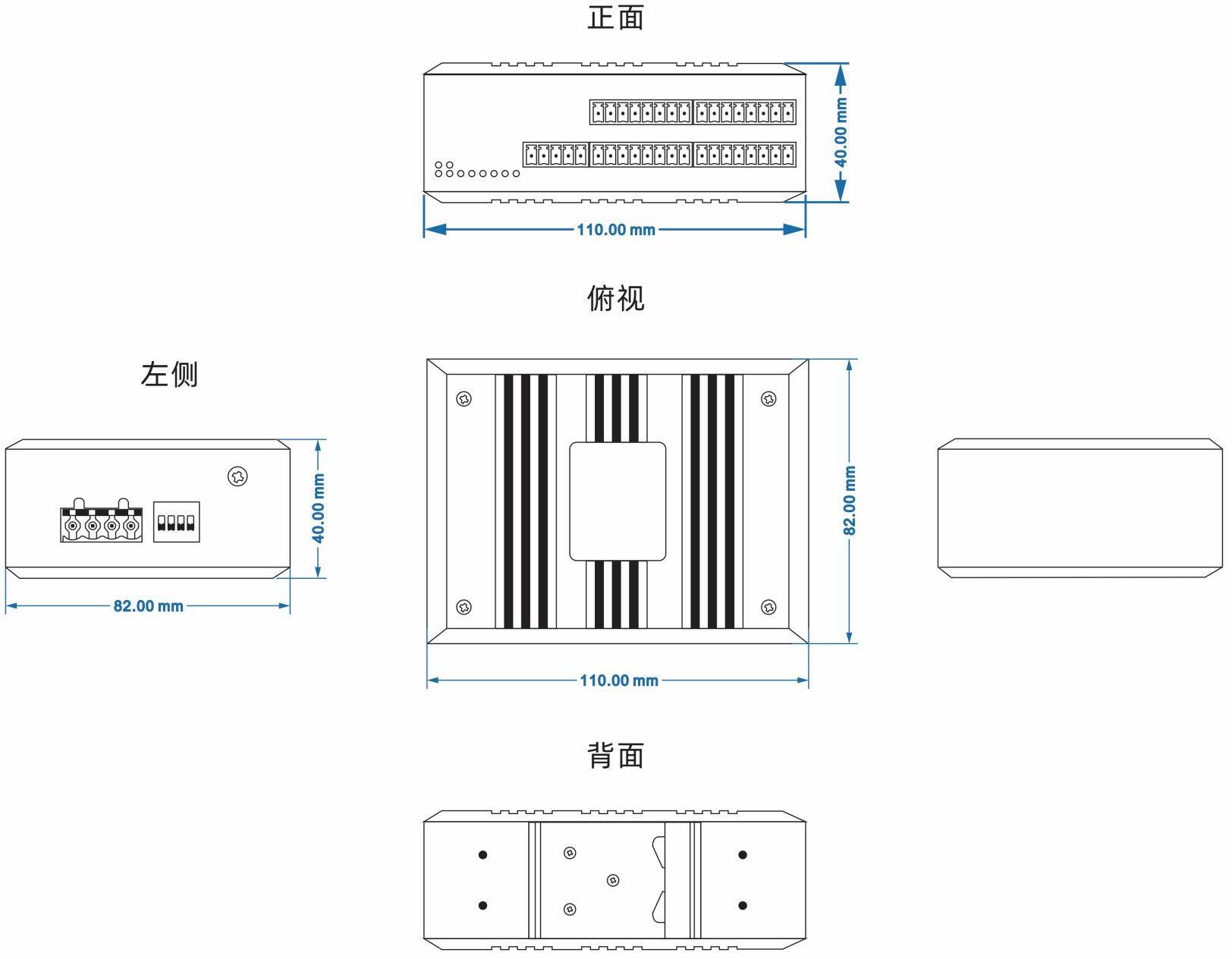

產品尺寸
