工業軌式8路百兆電 2路千兆光環網交換機

型號：環網交換機次留言分享

描述：8路百兆以太環網符合工業四級電磁兼容性要求，支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余。

產品描述

本系列產品采用工業冗余環網設計，每臺設備有兩個用于組成環網的光纖端口，通過手拉手的級聯方式組成環形的網絡拓撲結構，工業冗余環網（FC-Ring）設計是為了實現在惡劣環境下，數據傳輸的穩定性、可靠性和實時性。其工作原理是物理連接上成環型結構，工作時網絡信號成鏈狀結構，一旦傳輸光纜某處節點斷路，設備以極短的時間自動切換到備用線路上傳輸。冗余環網結構不僅減少了數據信號傳輸風險，更簡化了工程安裝，降低了工程成本。

此產品提供：2個千兆SFP以太光口；8個百兆以太電接口；4路串口為獨立設計，每路串口為主從設計，一個是主控制節點，其它都是從節點。

功能特點

◆ 工業導軌式設計，專為嚴酷苛刻的工業環境而設計

◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常。

◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓撲結構支持多種光纖網絡結構;

◆ 設備提供8路百兆以太網電口，2路千兆環網光接口，環網總的傳輸帶寬為線速1000M；

◆ 交換機內建1Mbit MP-SSRAM高速內存，無阻塞設計，最大背板帶寬32GBit/S

◆ 基于FPGA+ARM設計，快速縮短自愈環回建立時間，支持“FC-Ring”冗余環網（自愈時間<20ms）；

◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用；

◆ 具有廣播風暴保護、平衡流量、隔離沖突和檢測差錯等功能；

◆ 10/100Mbps 自適應，電口 MDI/MDI-X 自適應無需手動調整

◆ 以太接口與串行數據帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準

◆ 設備自帶WEB管理平臺可以在線軟件升級，在主機端可以管理每臺從機的設備的工作狀態；

◆ 支持寬范圍交直流輸入(9V-48V)支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護

◆ 符合工業四級電磁兼容性要求

◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等無風扇高效散熱，降低修復時間

◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗導軌或壁掛式安裝

◆ 寬溫型：工作溫度-40℃~ +85℃

技術參數

◆ 光纖部分

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100M以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ 10/100/1000M以太網接口

協議：符合IEEE 802.3z，IEEE 802.3ab

速率： 10/100/1000M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ 串行接口

波特率 0-115.2K

接口特性 EIA-RS232/EIA-RS422/EIA-RS485

物理接口：接線端子

◆ 電源

冗余雙電源輸入: DC9-48V 功耗<5W

過載保護：支持

反接保護：支持

冗余保護：支持

接入端子： 4芯5.08mm間距插入式端子

◆ 機械與產品尺寸

外殼： IP40防護等級，鋁合金材質

尺寸： 133mm(長) x 120mm(寬) x 50.0mm(高)

安裝方式：導軌安裝、壁掛式安裝

重量： 0.85kg/臺

◆ 環境指標

工作溫度：-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

應用方案

方案應用圖例一
產品支持多種光纖網絡拓撲結構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構，
并可在此基礎上組網為更復雜的網絡拓撲結構

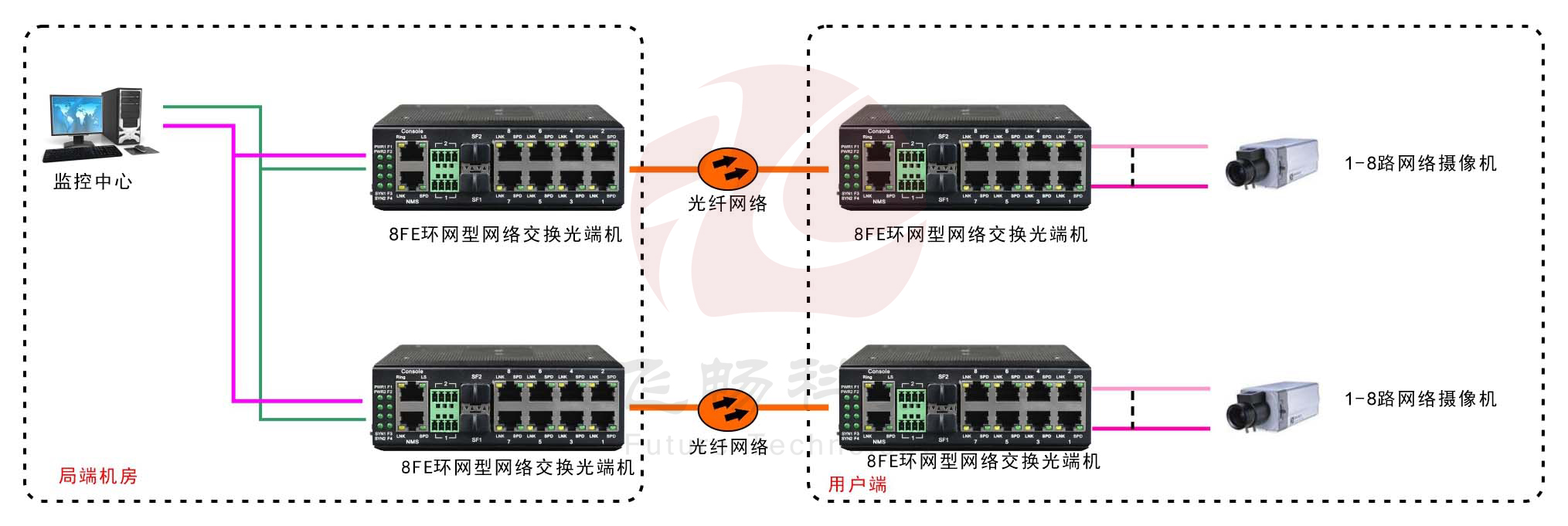

點對點（Point to Point）應用場合：

工業軌式8路百兆電 2路千兆光環網交換機

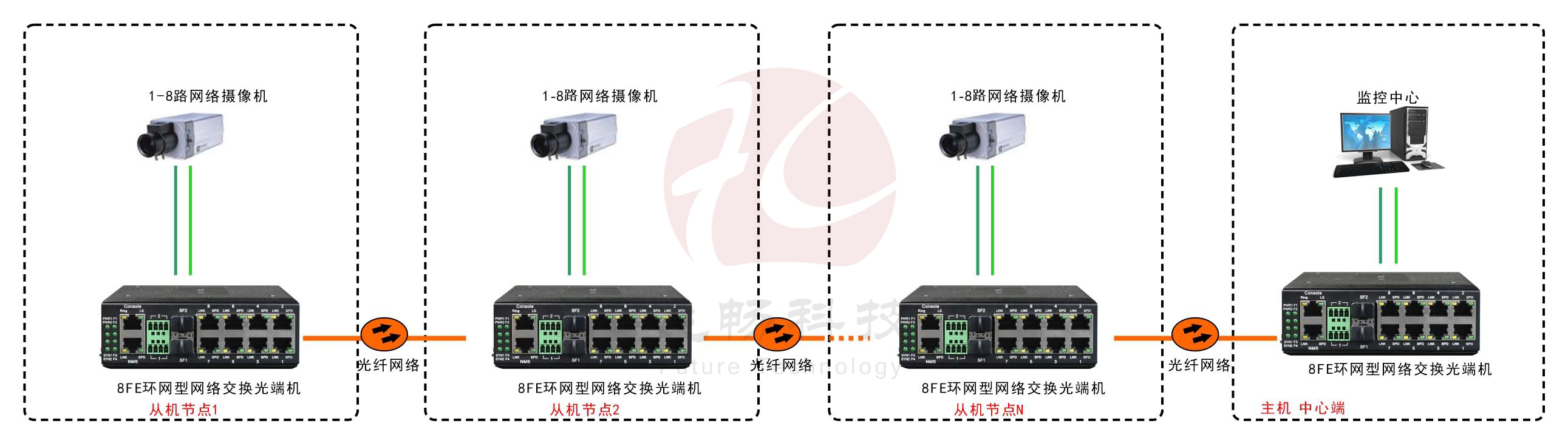

鏈型（Line）應用場合：
應用方案圖例二

工業軌式8路百兆電 2路千兆光環網交換機

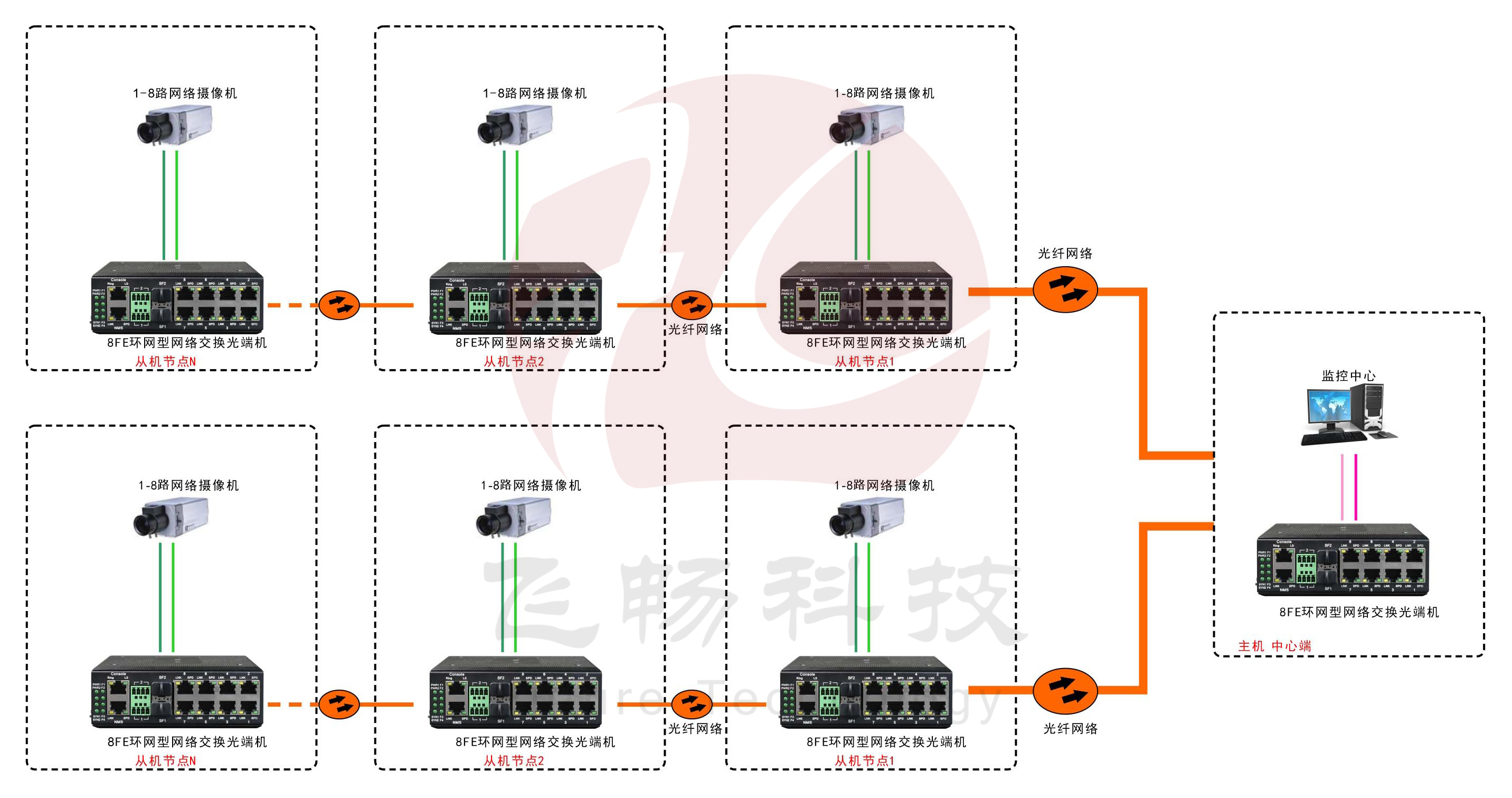

星型（Star）應用場合：

應用方案圖例三

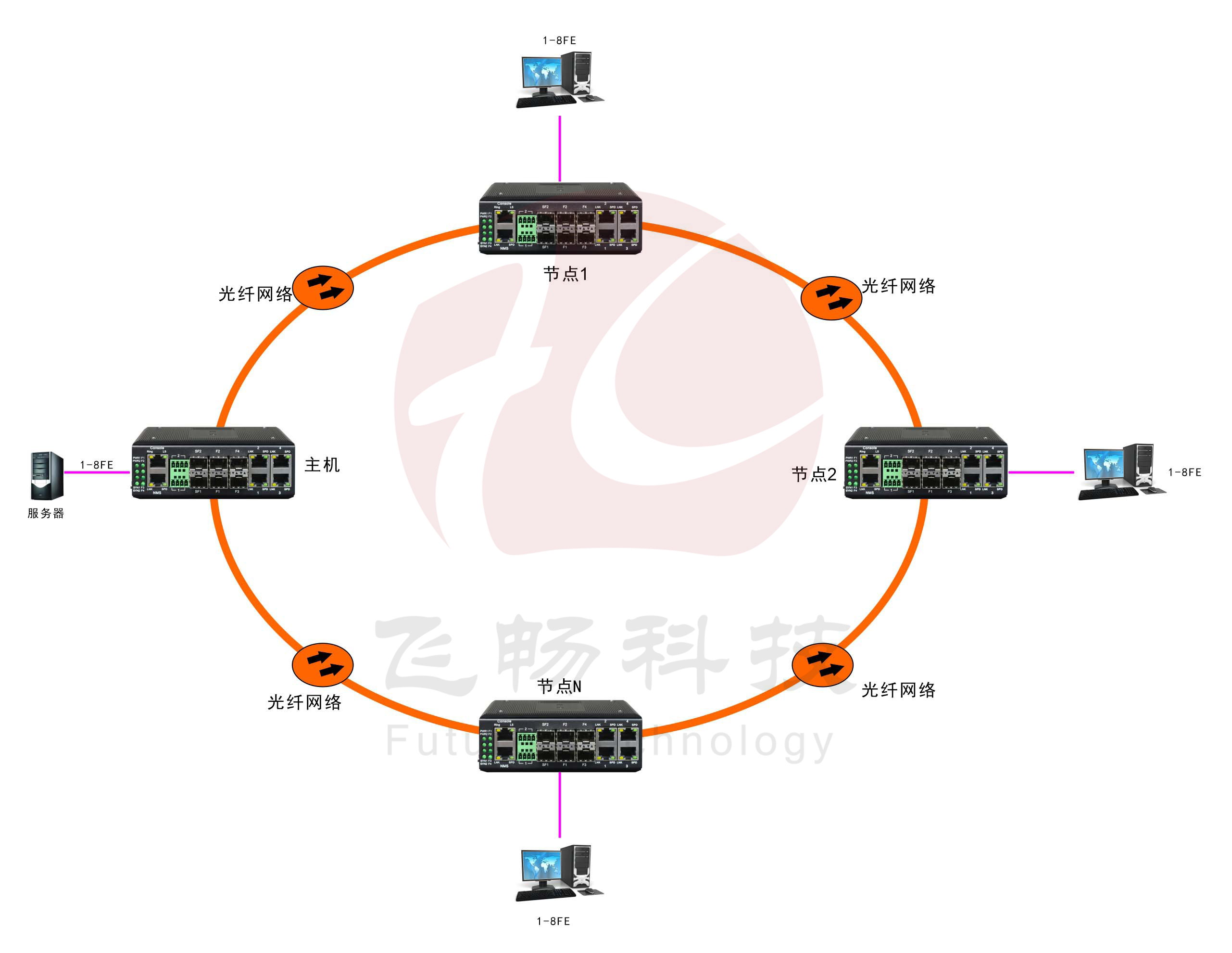

環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時
應用方案圖例四

本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在20ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸的自愈保護功能，網絡故障排除后系統會自動恢復。
