匯聚型64路輸入64路輸出脈沖開關量轉以太網光端機

型號：FCPH-K128次留言分享

描述：匯聚型64路輸入與64路輸出0-24V脈沖量在以太網絡中的傳輸可以經過以太網交換機

產品描述

功能特點

產品描述

匯聚型64路輸入與64路輸出0-24V脈沖量在以太網絡中的傳輸可以經過以太網交換機。

該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。

功能特點

◆ 基于自主知識產權的集成電路；

◆ 輸入脈沖量0-24V自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；

◆ 脈沖量在開機狀態或光纖沒有接入時其它開關狀態穩定，不會出現亂動作狀態；

◆ 可以支持雙向64路0-24V脈沖量脈沖量接口為光MOS管高可靠與較高動作速率；

◆ 每個主板可以與32個2進2出的子板通過交換機相連；

◆ 具有防死機監控自動復位功能內帶心跳包發送與檢測；

◆ 具可支持獨立SNMP網管能查看局端與所有前端設備的開關量開與關的工作狀態以太網的工作狀態，并能對前端的設備進行控制；

◆ 脈沖量接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；

◆ 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分。

技術參數

◆ 光纖部分

多模光纖:

50/125um 或 62.5/125um

最大傳輸距離 5Km@ 62.5/125um單模光纖，衰減(3dbm/km )

波長： 820nm

發射功率： -12dBm (Min) ~ -9dBm (Max)

接收靈敏度： -28dBm (Min)

鏈路預算： 16dBm

單模光纖:

8/125um或 9/125um

最大傳輸距離 40Km(實際如需更大距離需定制)

傳輸距離：40KM@9/125um 單模光纖，衰減(0.35dbm/km )

波長： 1310nm

發射功率： -9dBm (Min) ~-8dBm (Max)

接收靈敏度： -27dBm (Min)

鏈路預算： 18dBm

◆ 開關量接口(干接點)

接口類型：信號繼電器接口

響應時間： < 1.2ms

開關信號輸出： 30VDC/0.5A

最大開關頻率： 50HZ

◆ 開關量接口(脈沖量/濕接點)

接口類型：光MOS繼電器接口

響應時間： < 0.5ms

開關信號輸出： 0-VCC/0.12A(VCC為本機供電電源電壓)

最大開關頻率： 50HZ

輸出浪涌保護： TVS + TSS防護

◆ 電氣和機械特性

系統電源： AC180V ～260V

功耗： ≤5W
外觀結構： 216（寬）X140（深）X31（高）mm迷你型

◆ 環境指標

工作溫度： -10℃—+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

MTBF：＞100，000小時

應用方案

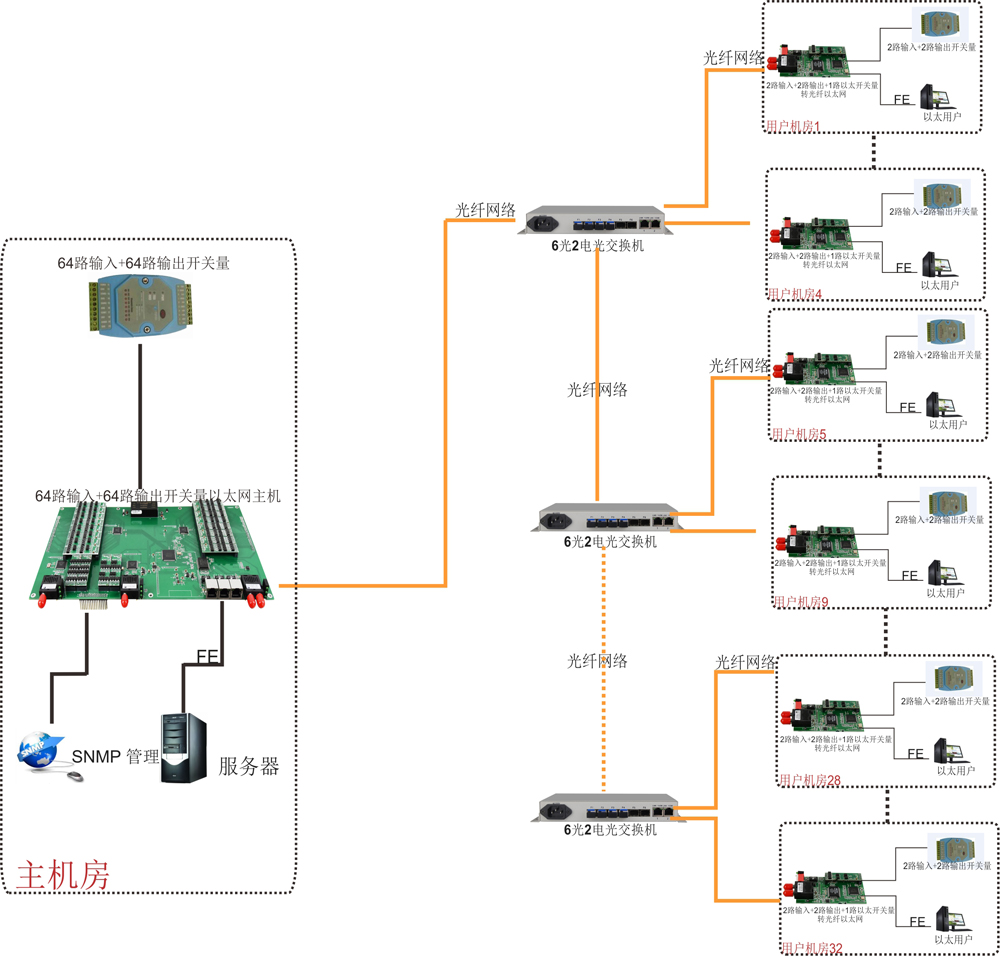

應用方案:

一臺匯聚式64路進64路出脈沖量主機可以接32個2進2出的脈沖量子設備每個子設備帶一路百兆以太網電口可以通過以太網交換網絡與主機的以太網通信優先保證脈沖量的傳輸。

匯聚型64路輸入64路輸出脈沖開關量轉以太網
