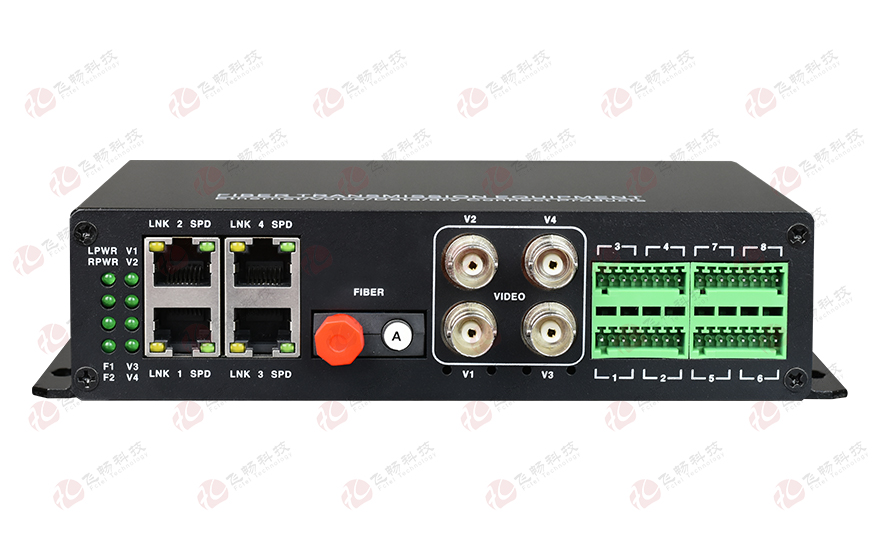

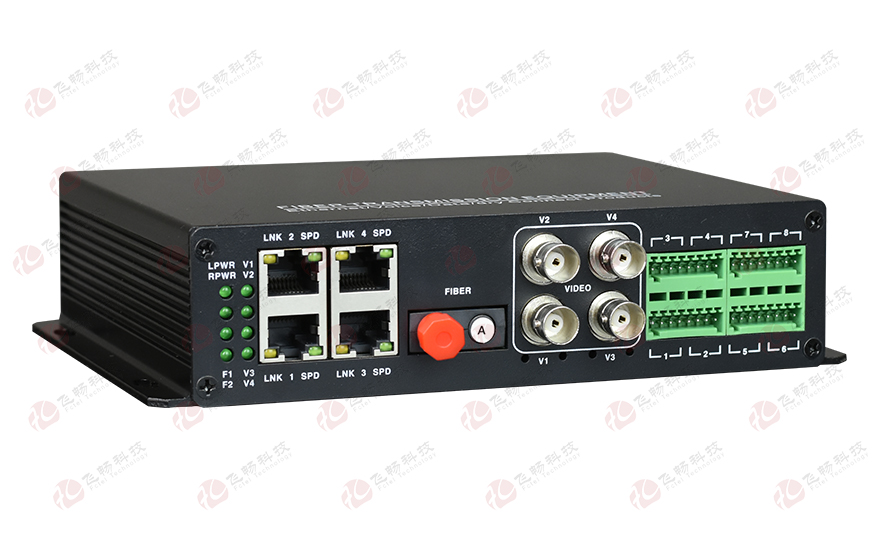

4路視頻+4路千兆網絡+開關量+串口+電話光端機專用光端機

型號：FCP-V4G4O8K8D8M次留言分享

描述：設備提供1-4路視頻；1-16路開關量接口/1-8路RS232-422-485接口；4路千兆以太網接口（共享1000M帶寬），1個光纖接口。

產品描述

本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。此款產品提供4路視頻；1-16路開關量接口/1-8路RS232-422-485接口；4路千兆以太網接口（共享1000M帶寬），通過一根光纖傳輸；1個光接口；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。

功能特點

◆ 采用鋁合金陽極氧化外殼，IP40防護等級；

◆ 基于自主知識產權的集成電路，光纖線路總帶寬為1.5G；

◆ 光口無中繼傳輸距離可達2～120公里；

◆ 視頻接口支持PAL/NTSC/SECAM全制式兼容，演播級傳輸質量；

◆ 4路百兆以太網為10/100/1000M，全/半雙工完全自適應每路以太網口支持Auto-MDIX(交叉/直連線自適應)；

◆ 百兆以太網支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，可支持最大包長10240的巨幀以太包；

◆ 1-8路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連；

◆ 可以接入1-16路開關量或1-8路RS232/422/485串行接口；

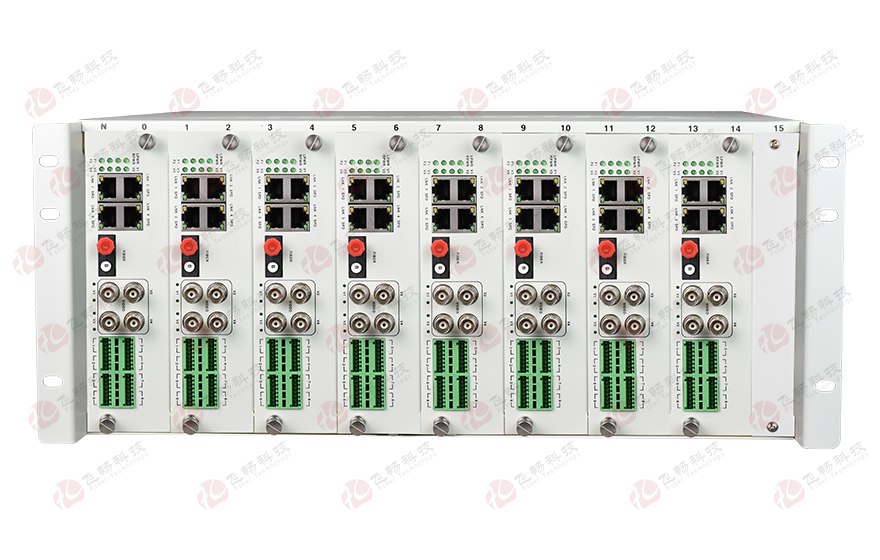

◆ 可以插入4U 17槽集中式機框，可以支持SNMP網管；

◆ 各類接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 標準。

技術參數

◆ 光纖部份

光口：1

光口速率：1.5G

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm多模；1310nm/1550nm單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 視頻接口

視頻帶寬： 5Hz ～10MHz

信號電平： 1Vp-p(典型值)

采樣頻率： 16.4M

信號阻抗： 75Ω

物理接口： BNC(PAL、NTSC、SECAM制式兼容)

微分增益（DG）：＜1.3% (典型值)

微分相位（DP）：＜1.3% (典型值)

信噪比（SNR）：＞63dB(加權)

◆ 10/100/1000M以太網接口

協議：符合IEEE 802.3az，IEEE 802.1Q(VLAN)

速率：10/100/1000M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX

◆ FXS 用戶電話接口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回損： 20dB

◆ FXO 中繼接口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回損： 20 dB

◆ 串行接口

標準

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(對應TX+) B(對應TX-) Ground

RS-232: RXD TXD Signal Ground

◆ 開關量接口

輸出接口類型：信號繼電器干接點輸出

響應時間：信號繼電器干接點輸出:<1.2ms

開關信號：信號繼電器干接點輸出36VDC/0.5A

最大開關頻率： 50HZ

◆ 電氣和機械特征

系統電源： DC+5V

功耗： ≤10W

外觀結構：185(長)X1400(寬)X45(高)mm 1U高度

重量： 1.3Kg/臺

◆ 環境指標

工作溫度：-10℃—+60℃

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

應用方案

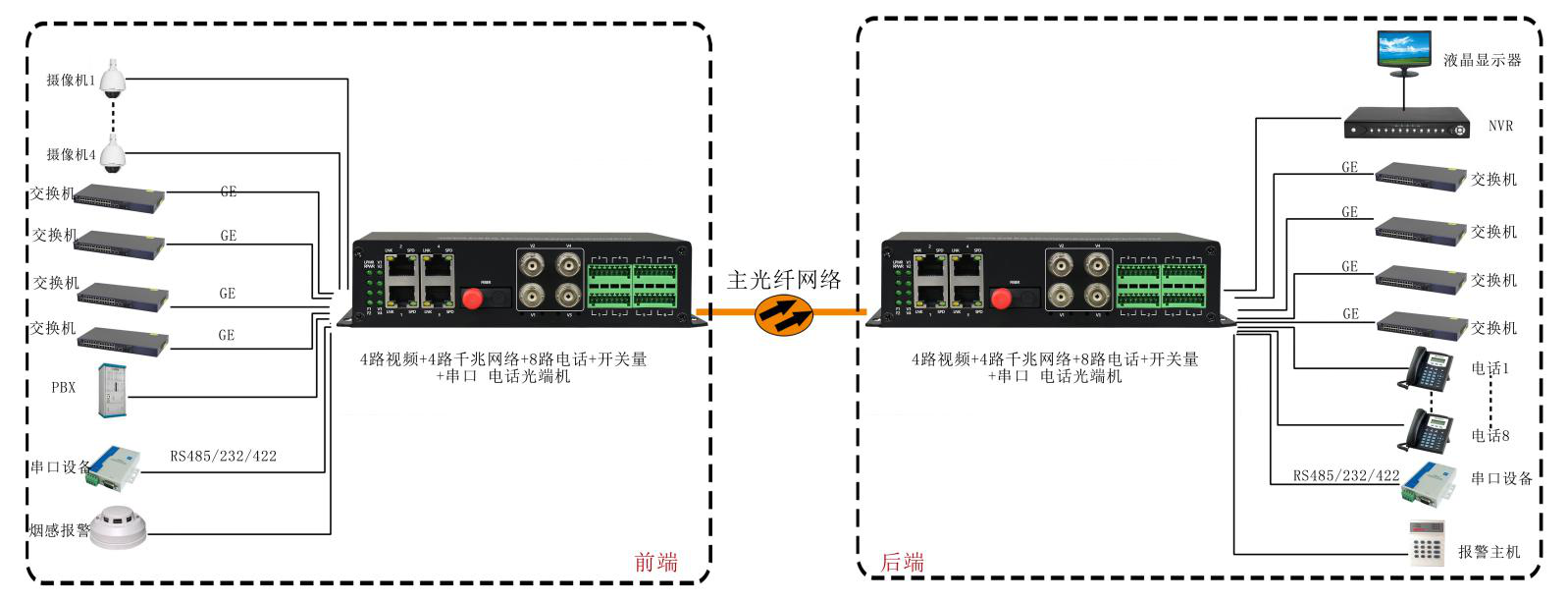

4路視頻+4路千兆網絡+4路電話+開關量+串口+電話光端機武警光端機應用方案圖

產品尺寸

產品視頻

資料下載

4路視頻+4路千兆網絡+開關量+串口+電話光端機規格書
