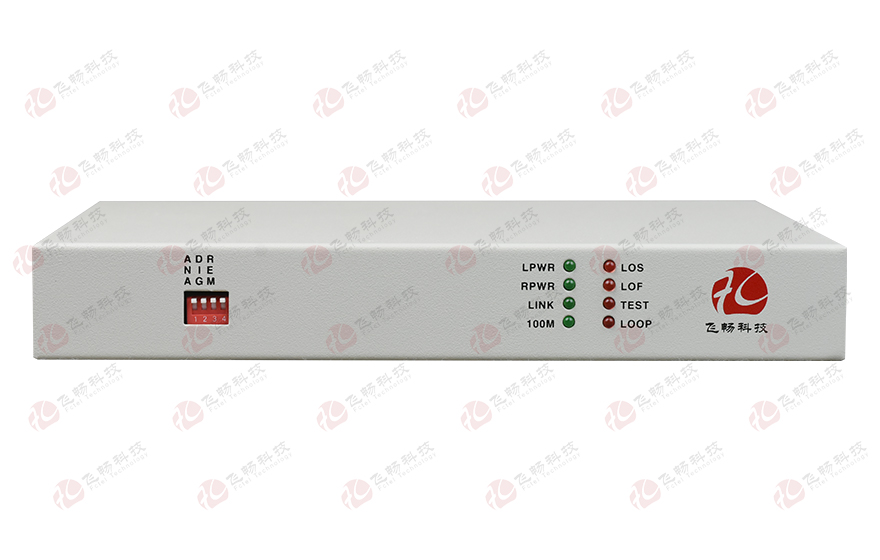

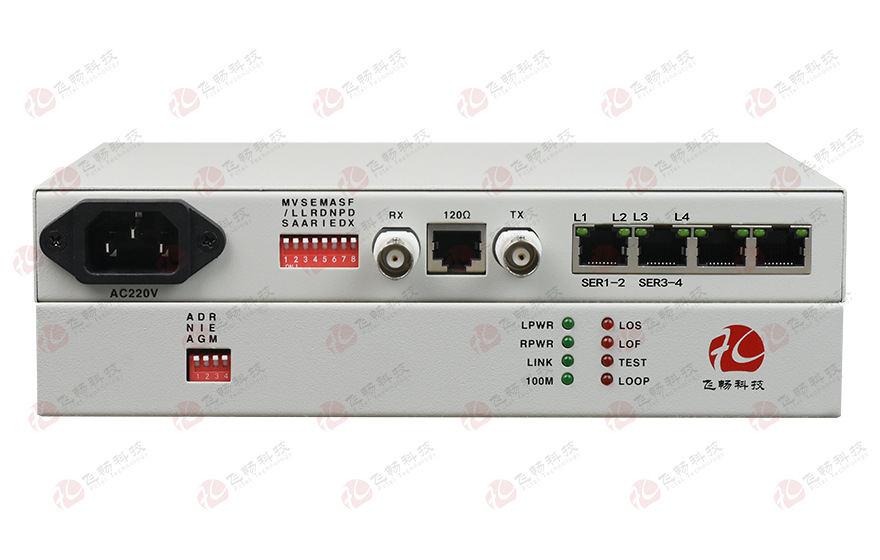

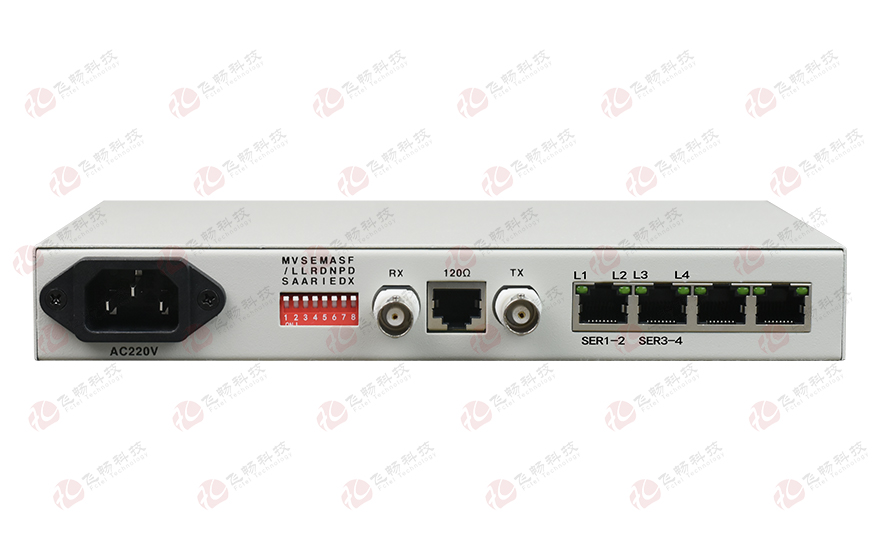

                                                                                  E1-4路RS232/422/485協議轉換器

                                                                                  型號：FCC-E1D4/R4/Q4次留言

                                                                                  描述：E1轉4路RS232/422/485協議轉換器每路三種接口可選，成對使用串口速率最高可以到56.7kbps

                                                                                  產品描述

                                                                                         本系列設備采用大規模FPGA設計，提供4路RS232/485/422在E1接口傳輸，該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。RS232/RS485/RS422通道可以傳輸異步從0-57600波特率自適應的串口數據。

                                                                                  功能特點
                                                                                  ◆ 基于自主知識產權的集成電路;
                                                                                  ◆ 每路接口RS232/RS485/RS422三種類型可選配;
                                                                                  ◆ 支持3線RS232 (TXDRXDGND) 支持流控CDDSRCTS;
                                                                                  ◆ 提供3種環回功能：E1本端自環 每路RS232/485/422本地自環命令對端RS232/485/422自環;
                                                                                  ◆ RS232/485/422支持熱插拔支持和DTE或DCE設備互連;
                                                                                  ◆ RS232/485/422通道可以傳輸異步從0-57600波特率自適應的串口數據;
                                                                                  ◆ 有偽隨機碼測試功能，便于線路開通即可以當一個的2M誤碼儀來用;
                                                                                  ◆ E1同時支持120Ω/平衡和75Ω/不平衡兩種阻抗;
                                                                                  ◆ 串行口接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準;
                                                                                  ◆ 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分；
                                                                                  ◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓撲結構。
                                                                                  技術參數
                                                                                  ◆ E1 接口
                                                                                     設備接口：設備接口符合G.703建議
                                                                                     速   率： 2048Kb/s±50ppm
                                                                                     碼   型： HDB3
                                                                                     阻   抗： 非平衡式75Ω/平衡式120Ω
                                                                                     非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
                                                                                     抖動特性： 滿足G.742、G.823建議
                                                                                     輸入口允許衰減：0～6dBm
                                                                                  ◆ 串行數據接口
                                                                                     數據接口：RS-232/RS-485/RS-422
                                                                                     數據標準：EIA RS232 RS485 RS422
                                                                                     速率：     110bps-115.200Kbps
                                                                                     物理接口： RJ45
                                                                                  ◆ 電氣和機械特性
                                                                                     系統電源：  AC180V ~ 260V；DC –48V；DC +24V
                                                                                     功耗：         ≤10W
                                                                                     外觀結構:    216（寬）X138（深）X31（高）mm 桌面型
                                                                                     外觀結構:    483（寬）X138（深）X44（高）mm19英寸 1U機架式
                                                                                  ◆ 環境指標
                                                                                     工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
                                                                                     儲存溫度：-40℃—+85℃
                                                                                     工作濕度：0%—95%（無凝結）
                                                                                     MTBF：    ＞100000小時
                                                                                  應用方案

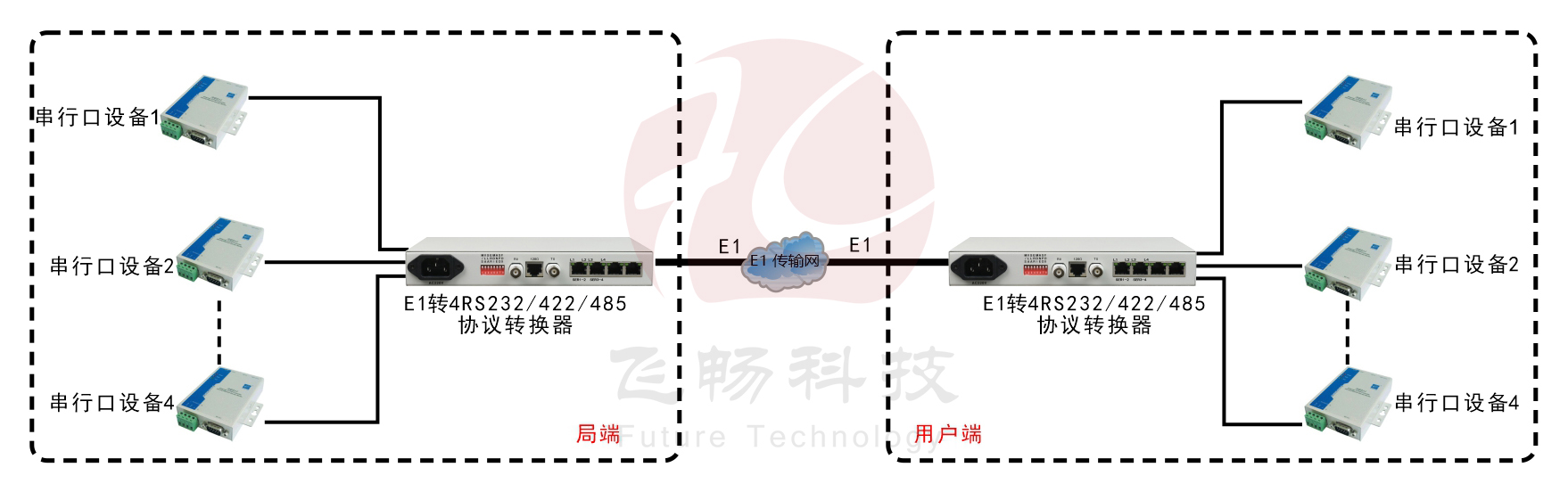

                                                                                  E1-4路RS232/422/485協議轉換器

                                                                                  方案說明
                                                                                  設備可以通過一條E1通道傳輸4路串行數據，串行數據在E1中采用ITU-T R.111躍變編碼模式，波特率可以為0-57.600k。
