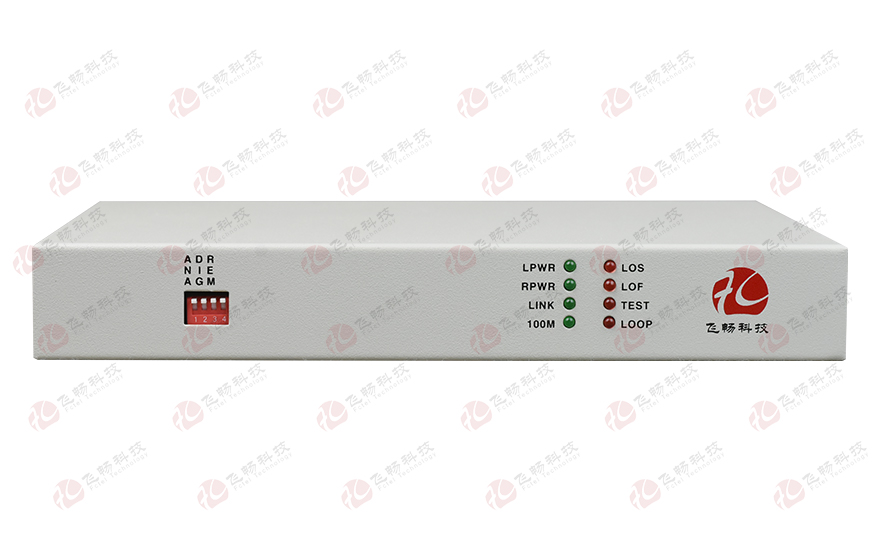

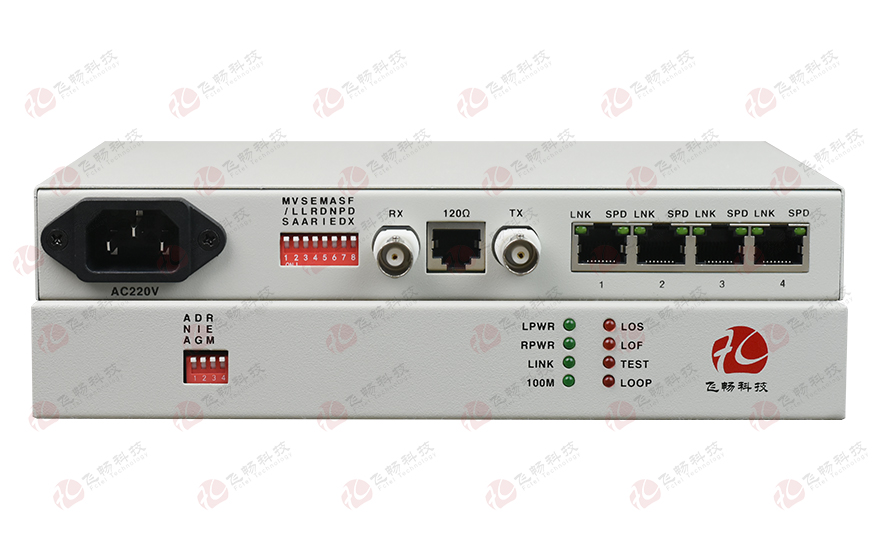

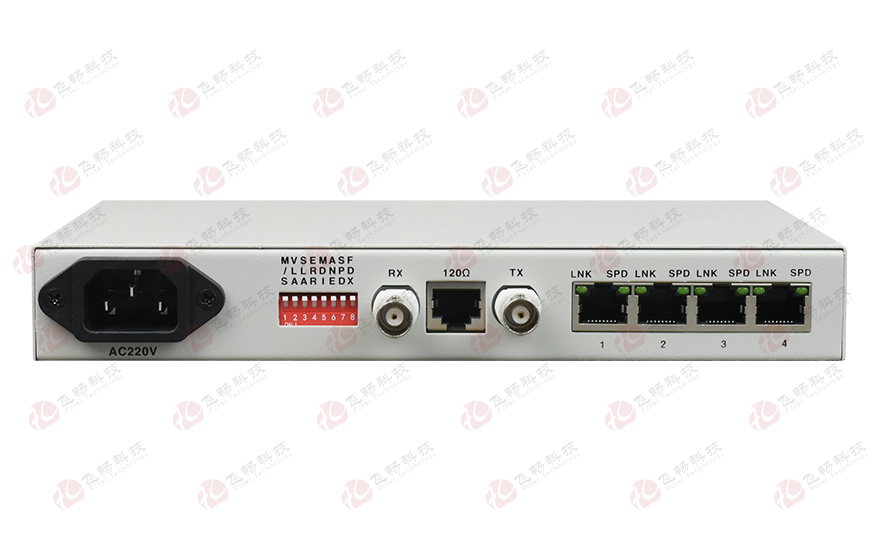

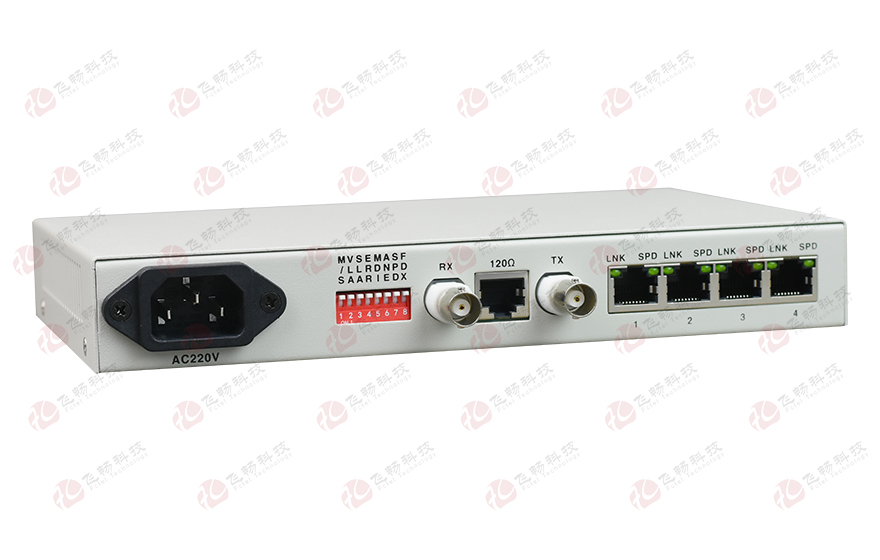

E1-2ETH物理隔離協議轉換器

型號：FCC-E1fF2p次留言分享

描述：1路成幀E1轉2路物理隔離百兆以太網協議轉換器，把2路10/100base-T以太網接口復用到一路E1接口，為用戶提供兩路最大不超過1984K速率的以太網的接入。

產品描述

本系列設備采用大規模FPGA設計，把2路10/100base-T以太網接口復用到一路E1接口，為用戶提供兩路最大不超過1984K速率的以太網的接入。廣泛應用于金融，證券，安全部門等需要提供兩個不同的網絡，并且這兩個網絡能在物理上完全隔離的場合。如金融系統的業務網、內部辦公網不能和其業務網聯在一起，本接口復用器可以解決這個難題。

可以提供桌面式/19 英寸 1U 機架式/4U 機框插卡式三種產品樣式，支持SNMP網管。

功能特點

◆ 基于自主知識產權的集成電路；

◆ 實現兩路以太網數據在1條E1電路中的傳輸；

◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；

◆ 2路以太網總速率為1984Kbps，設置好第一路速率后，第二路以太網速率自動分配；

◆ 可以在本端強制讓對端設備的速率跟隨本端；

◆ 可以檢測到E1有沒有環回，并通過指示燈指示出來并在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包，防止交換機死機；

◆ 可以區分當E1信號丟失時是遠端設備掉電還是中間傳輸E1斷線；

◆ 以太網支持超長包，最大包長度支持到2036字節(包括CRC32的4個字節)；

◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；

◆ 以太網接口10M/100M，全/半雙工完全自適應支持VLAN協議；

◆ 以太網口支持AUTO-MDIX（交叉線和直連線自適應）；

◆ 內部有以太網數據監控自動復位功能，不會死機；

◆ 提供2種時鐘方式：E1主時鐘，E1線路從時鐘；

◆ 提供3種環回功能：E1本端自環(ANA)以太網本端自環(DIG)，命令對端以太網自環(REM)；

◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；

◆ 機架式設備網管接口采用SNMP。

技術參數

◆ 10/100M以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 電氣和機械特性

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 216（寬）X140（深）X31（高）mm迷你型

◆ 環境指標

工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

應用方案

方案說明

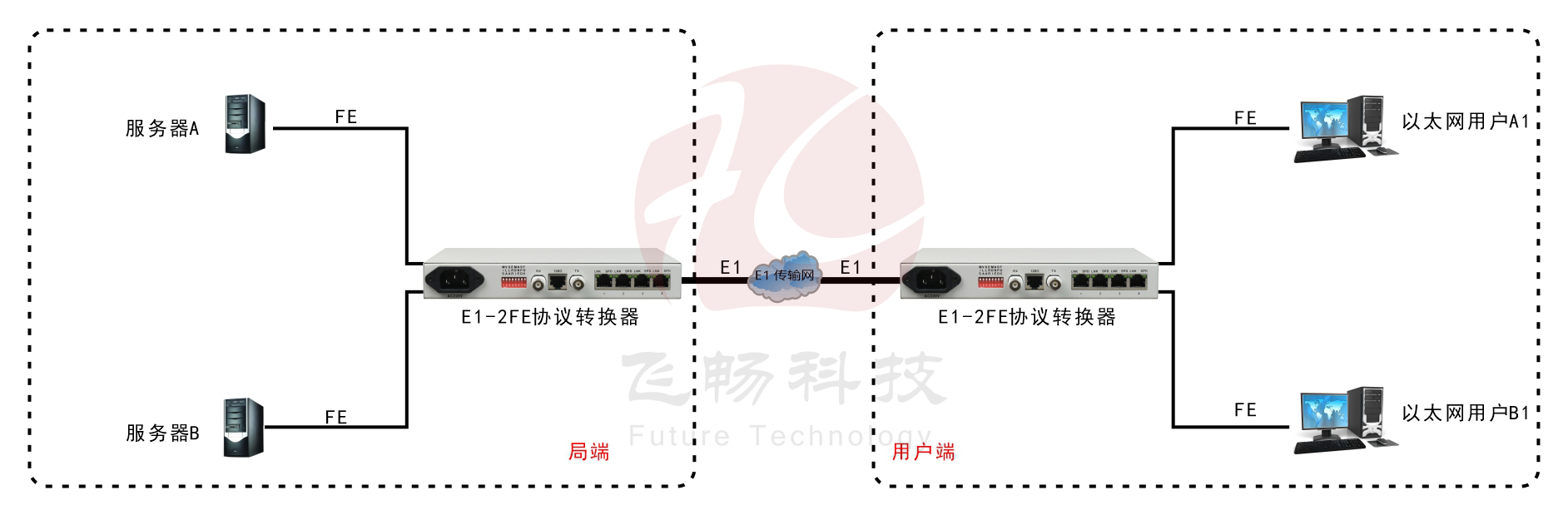

2路以太網設備實現兩路以太網在E1傳輸通道中占用不同的時隙（“物理通道”），上圖顯示了數據服務器和OA服務器分別連接到設備的兩個以太網接口上，通過E1傳輸到對端，數據服務器的數據提供給業務平臺，而OA服務器的數據與辦公網絡互連。其中辦公網內的用戶將無法訪問到數據服務器及業務平臺上的數據，業務數據與辦公數據互不干擾，實現數據的保密性和安全性。

產品尺寸

產品視頻

資料下載
