                                                                                  串口服務器UDP服務器模式(UDP Server Mode)介紹

                                                                                  瀏覽次數:發布時間:2022-12-01

                                                                                  背景簡介
                                                                                  假設串口服務器的串口工作在“UDP服務器模式”下,被動地等待1臺主機PC連接,同時主機能夠讀取或發送以太網數據給一個串口設備。與TCP模式相比,UDP協議更加快速而有效。
                                                                                  串口服務器(UDP服務器)的參數信息如下:
                                                                                      IP地址:192.168.0.148
                                                                                      本地端口:40080
                                                                                      波特率:9600
                                                                                      校驗位:None
                                                                                      數據位:8
                                                                                      停止位:1
                                                                                  主機PC(UDP客戶端)的參數信息如下:
                                                                                      IP地址:192.168.0.166
                                                                                      本地端口:50000
                                                                                  操作步驟

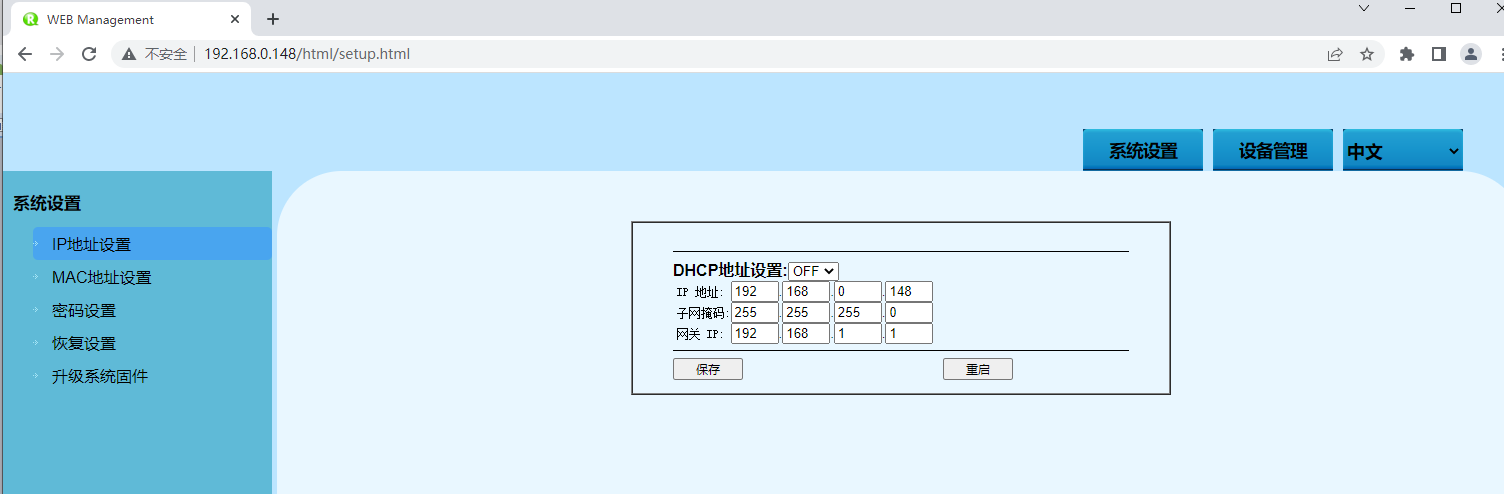

                                                                                  步驟一、配置串口服務器的IP地址。
                                                                                  1、登錄Web配置界面,選擇“系統設置 > IP地址配置 ”。

                                                                                  2、在“使用以下IP地址”選項框中分別輸入串口服務器對應的“IP地址”、“網絡掩碼”和“網關地址”。
                                                                                  3、其他參數保持默認即可,單擊“設置”。

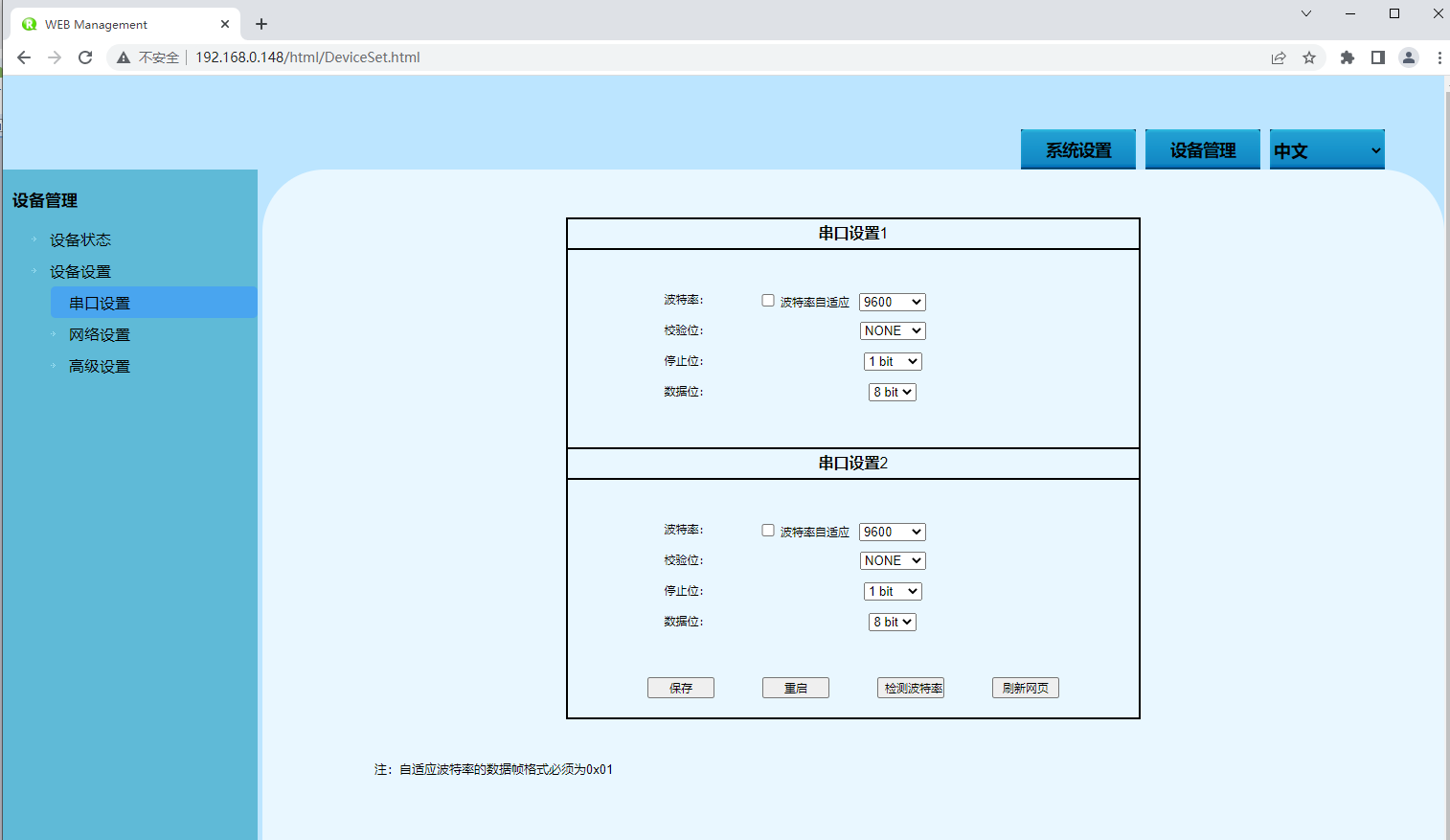

                                                                                  步驟二、配置串口參數信息。
                                                                                  1、登錄Web配置界面,選擇“設備管理 > 設備設置 >  串口設置”。

                                                                                  2、在“串口設置”選項框中分別設置“波特率”、“數據位”、“停止位”和“校驗位”。
                                                                                  3、其他參數保持默認即可,單擊“設置”。

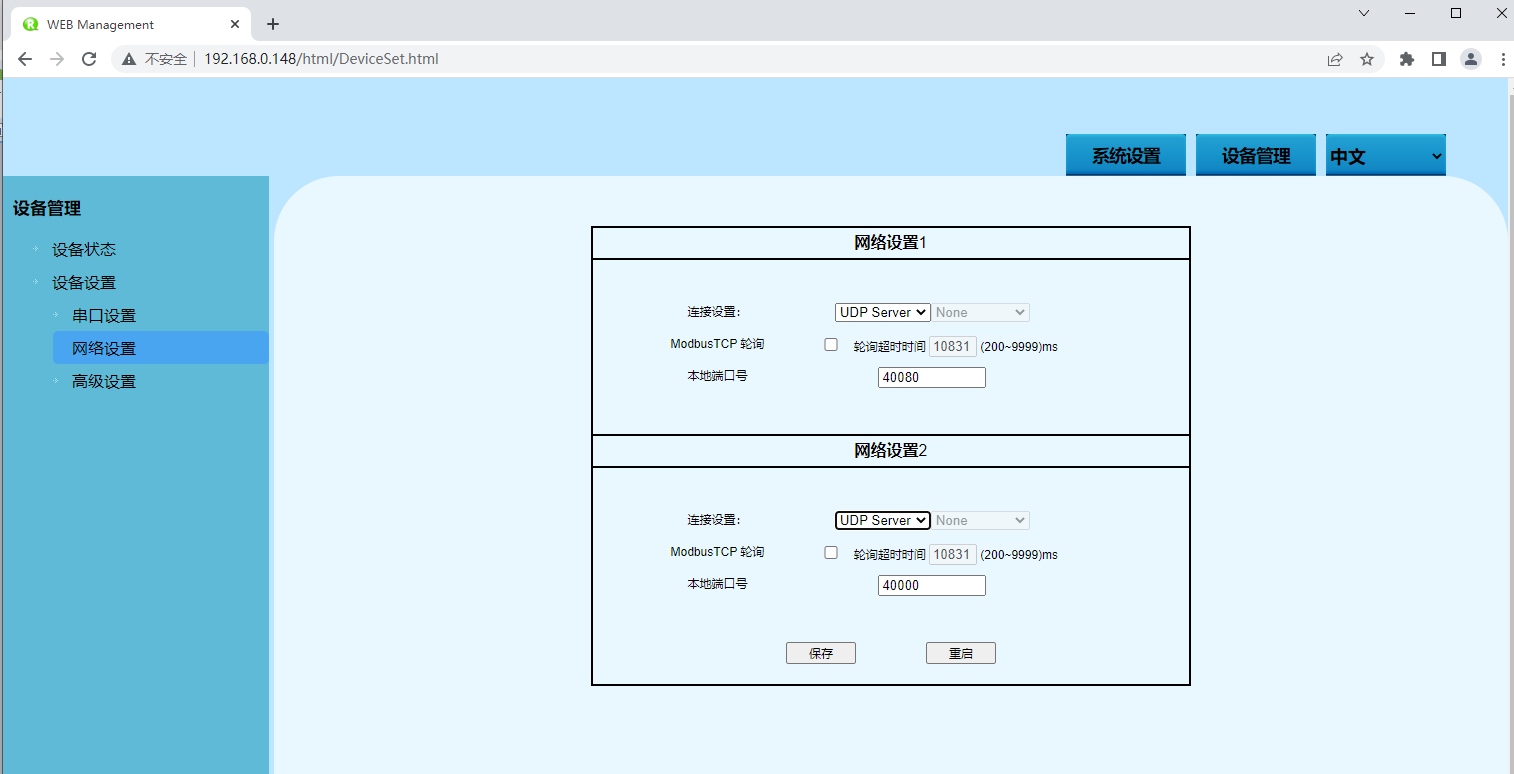

                                                                                  步驟三、配置串口服務器的工作模式。
                                                                                  1、登錄Web配置界面,選擇“設備管理 > 設備設置 > 串口設置”。
                                                                                  2、單擊“連接設置”下拉列表框,選擇“UDP Server ”。
                                                                                  3、在“本地端口”文本框中輸入“40080”。
                                                                                  4、(可選)選擇“系統設置 > 保存設置 > 保存設置”,單擊“保存設置”按鈕,可避免因重啟設備導致參數丟失。



                                                                                  步驟四、運行“調試助手”軟件,為主機創建UDP客戶端。
                                                                                  1、安裝并運行“調試助手”軟件,創建UDPClient”。
                                                                                  2、在“本地端口”文本框中輸入主機PC(即UDP客戶端)的端口號“40080”。
                                                                                  3、在“遠程IP”文本框中輸入串口服務器(即Udp服務器)的IP地址“192.168.0.148”。
                                                                                  4、在“遠程端口”文本框中輸入串口服務器(即Udp服務器)的端口號“60000”.

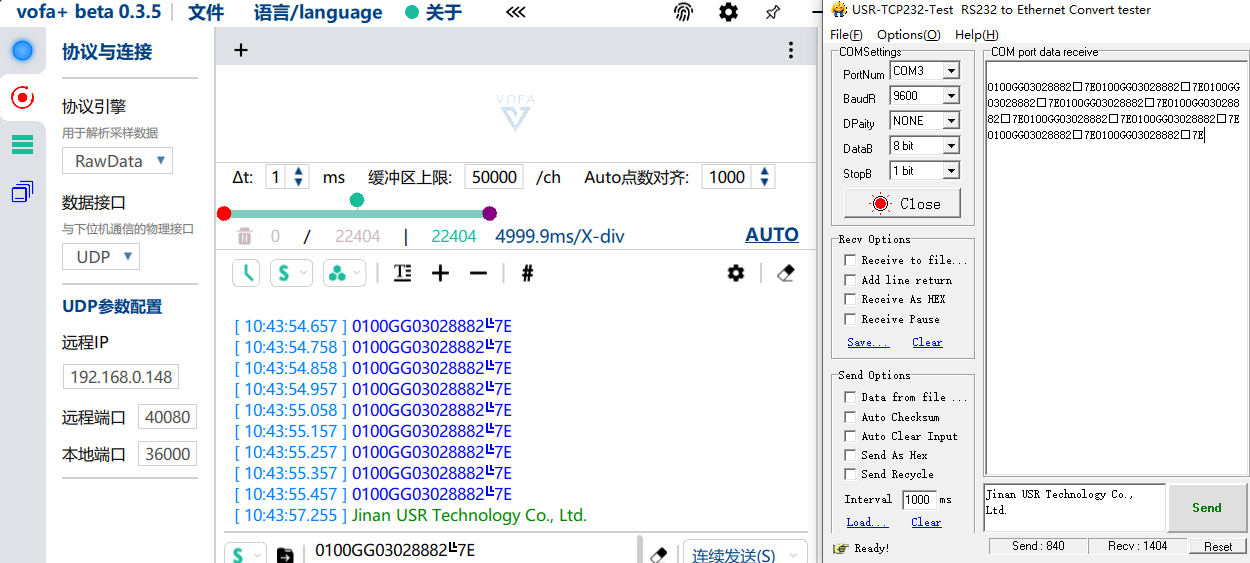

                                                                                  步驟五、同步運行“串口調試助手”和“調試助手”軟件,測試串口服務器(即Udp服務器)和主機PC(即UDP客戶端)相互通信。
                                                                                  1、安裝并運行串口調試助手軟件,單擊“開始”菜單中的“連接按鈕”。
                                                                                  2、新增串口“COM3”窗口,配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。
                                                                                  3、打開“COM3”的串口信號,輸入串口信息,單擊發送。
                                                                                  4、運行“調試助手”軟件,在UDPClient選項框中查看主機PC接收到的串口信息。同理,主機PC也可向串口設備發送信息。

                                                                                  注意:未接收數據前UDPServer是不知道發送地址和端口的,所以發送無效,只有接收數據后,獲取了對端的地址端口信息,才能發送,可存儲最新四路的對端信息,需要測試。
