                                                                                  串口服務器UDP客戶端模式(UDP Client Mode)介紹

                                                                                  瀏覽次數:發布時間:2022-12-02

                                                                                  背景簡介
                                                                                  假設串口服務器的串口工作在“UDP客戶端模式”下,主動與1臺主機PC建立連接,同時主機能夠讀取或發送以太網數據給一個串口設備。與TCP模式相比,UDP協議更加快速而有效。
                                                                                  串口服務器(UDP客戶端)的參數信息如下:
                                                                                         IP地址:192.168.0.148
                                                                                         本地端口:40080
                                                                                         波特率:9600
                                                                                         校驗位:None
                                                                                         數據位:8
                                                                                         停止位:1
                                                                                  主機PC(UDP服務器)的參數信息如下:
                                                                                         IP地址:192.168.0.166
                                                                                         本地端口:60000
                                                                                  操作步驟

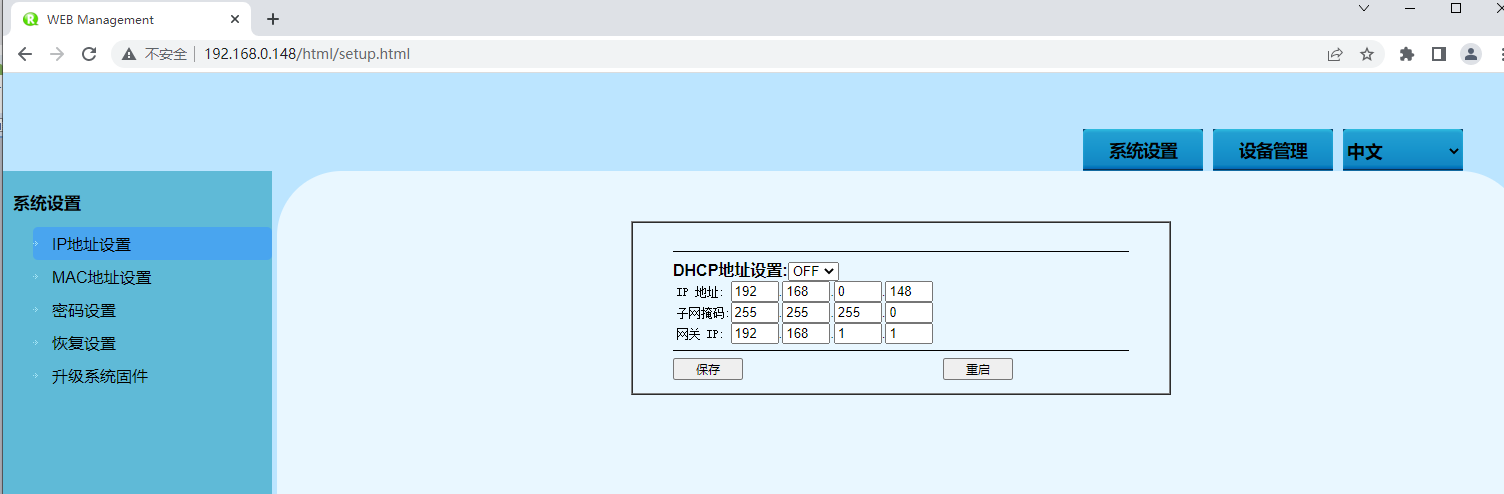

                                                                                  配置串口服務器的IP地址。
                                                                                  1. 登錄Web配置界面,選擇“系統設置 > IP地址 ”。

                                                                                  2. 在“使用以下IP地址”選項框中分別輸入串口服務器對應的“IP地址”、“網絡掩碼”和“網關地址”。
                                                                                  3. 其他參數保持默認即可,單擊“設置”。

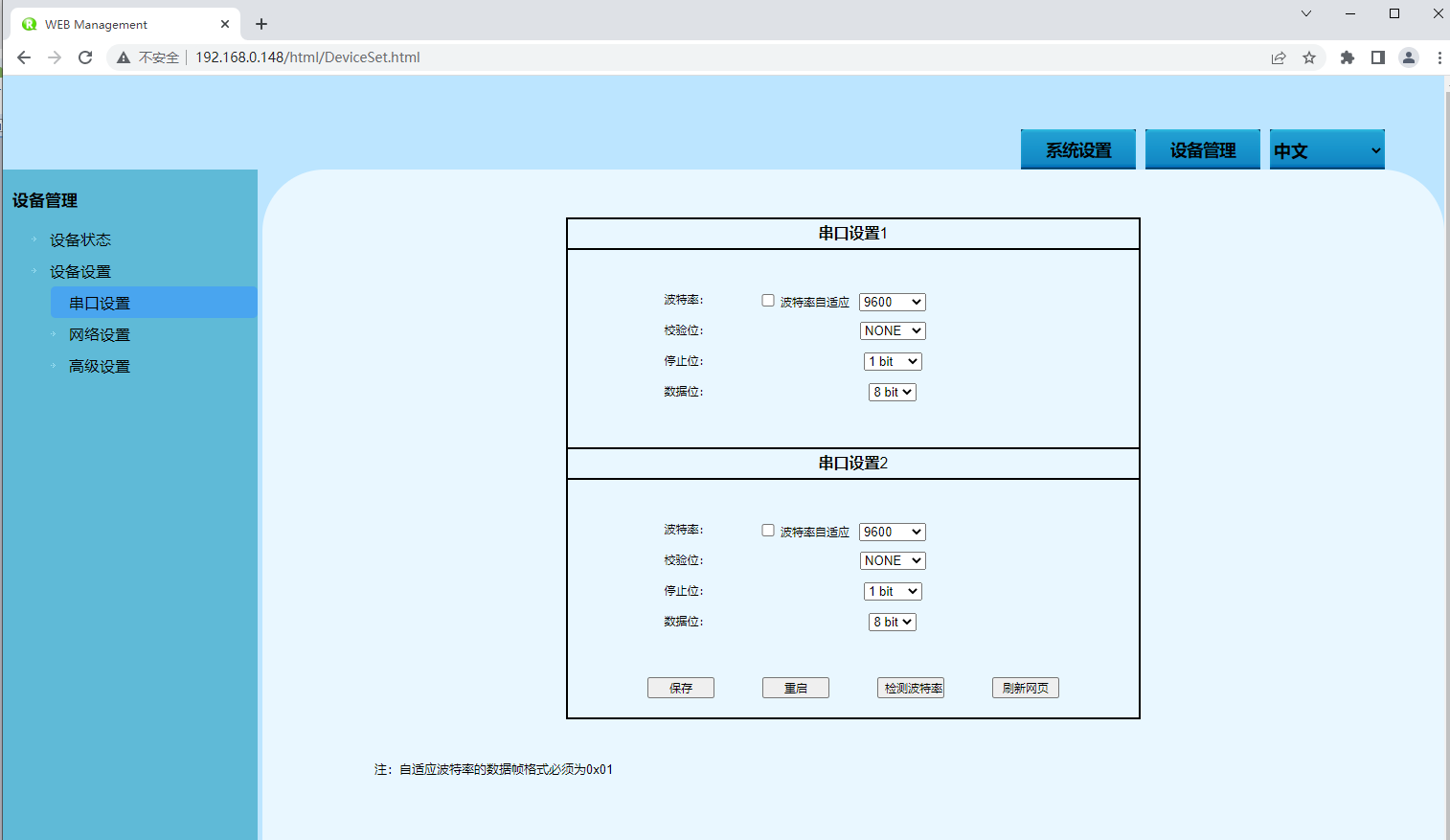

                                                                                  配置串口參數信息。
                                                                                  1. 登錄Web配置界面,選擇“設備管理 > 設備設置 >  串口設置”。

                                                                                  4. 在“串口設置”選項框中分別設置“波特率”、“數據位”、“停止位”和“校驗位”。

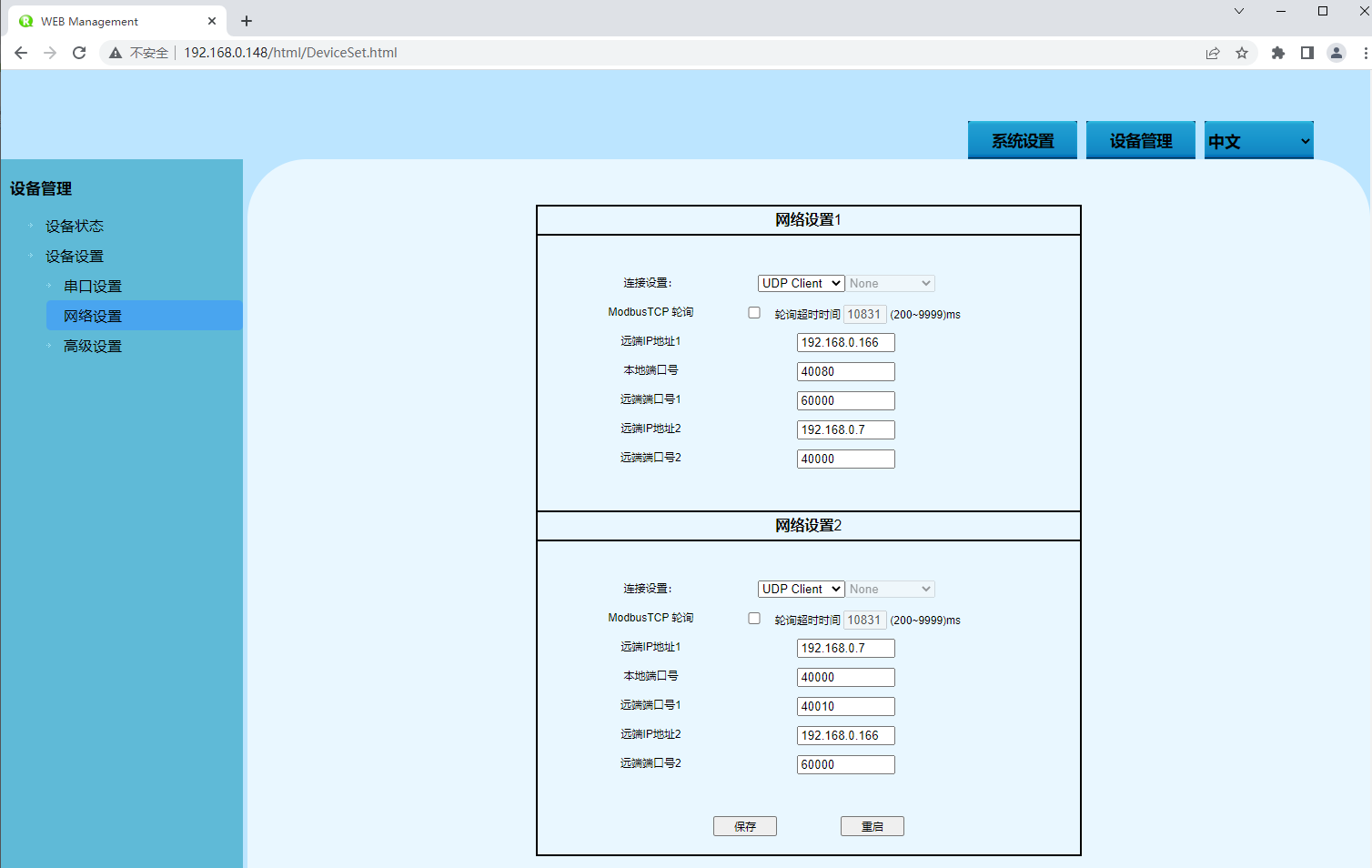

                                                                                  配置串口服務器的工作模式。
                                                                                  5. 登錄Web配置界面,選擇“主菜單 > 串口配置 > Port1 > 串口模式”。
                                                                                  6. 單擊“連接設置”下拉列表框,選擇“Udp Client ”。
                                                                                  7. 在“遠端IP”文本框中輸入主機PC的IP地址“192.168.0.166”。
                                                                                  8. 在“遠端端口”文本框中輸入主機PC的本地端口號“60000”。
                                                                                  9. 其他參數保持默認即可,單擊“設置”。
                                                                                  10. (可選)選擇“系統設置 > 保存設置> 保存設置”,單擊“保存設置”按鈕,可避免因重啟設備導致參數丟失。

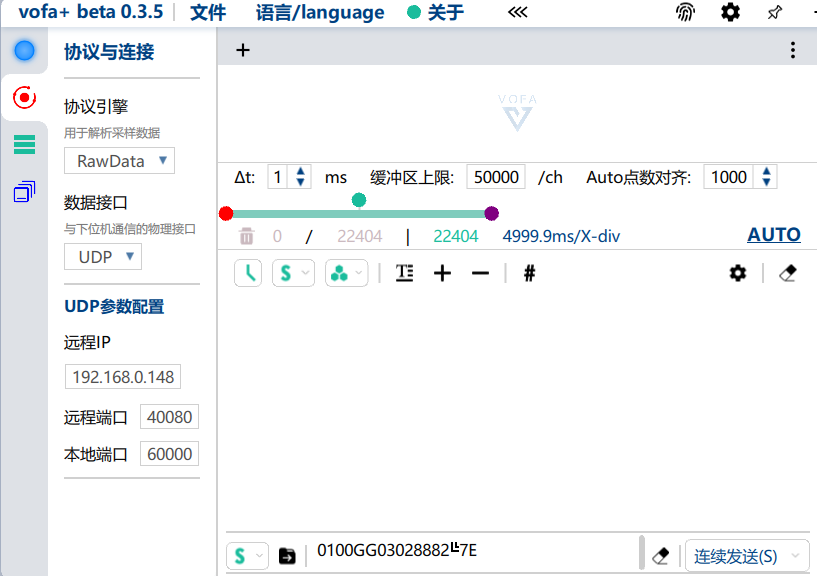

                                                                                  運行“調試助手”軟件,為主機創建UDP服務器。
                                                                                  11. 安裝并運行“調試助手”軟件,單擊“創建連接”下拉列表框,選擇“創建網絡調試> UDPServer”。

                                                                                  12. 在“本地端口”文本框中輸入主機PC(即UDP服務器)的本地端口“60000”,單擊“確定”。

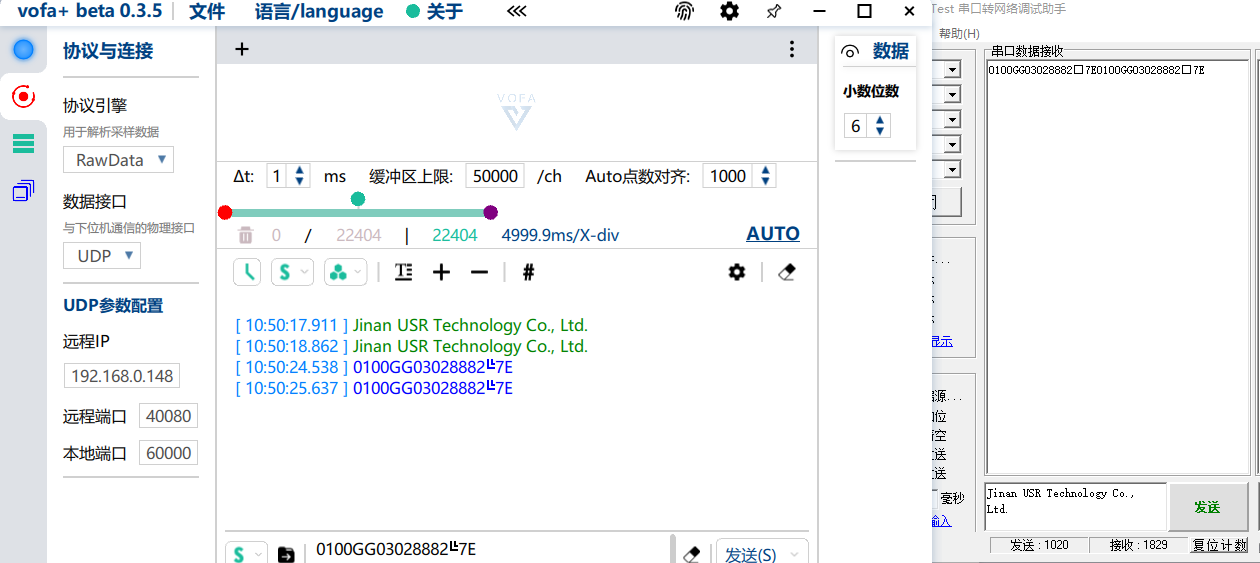

                                                                                  同步運行“串口調試助手”和“調試助手”軟件,測試串口服務器(即UDP客戶端)和主機PC(即UDP服務器)相互通信。
                                                                                  13. 安裝并運行“串口調試助手”軟件,單擊“開始”菜單中的“新增窗口”。
                                                                                  14. 打開串口“COM3”窗口,配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。
                                                                                  15. 打開“COM3”的串口信號,輸入串口信息,點擊發送。
                                                                                  16. 運行“調試助手”軟件,在UdpServer選項框中查看主機PC接收到的串口信息。同理,主機PC也可向串口設備發送信息。
