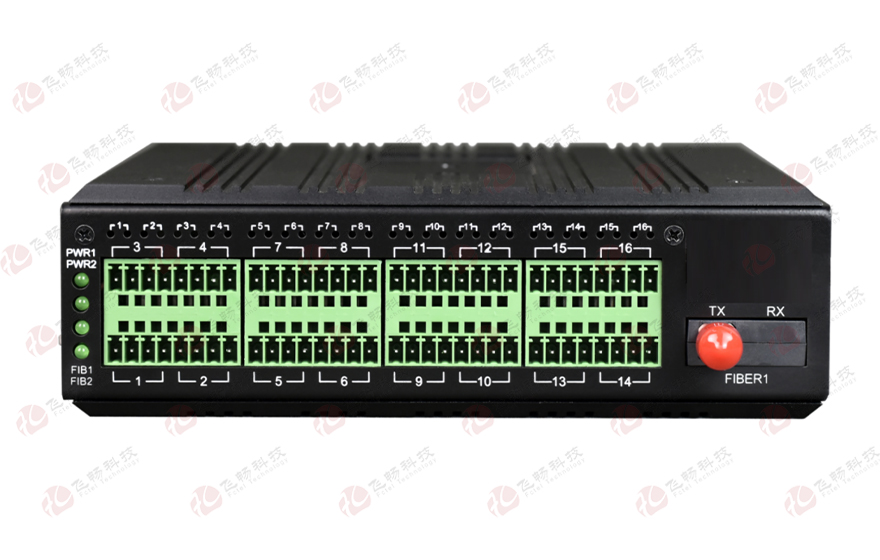

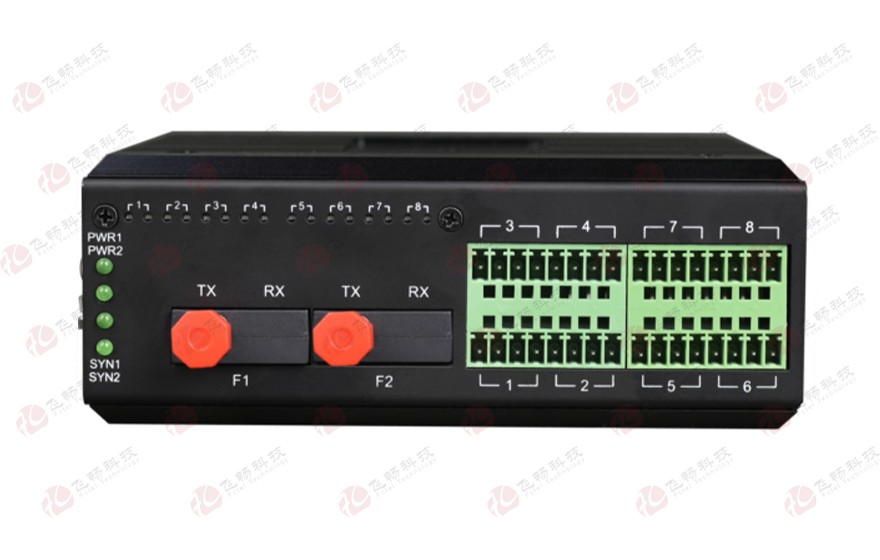

                                                                                  工業軌式 1-32路模擬量+開關量 1+1光纖備份 模數一體遠程光端機 （帶斷纖保持功能）

                                                                                  型號：FCPGD-K16A16G次留言

                                                                                  描述：本系列設備采用大規模FPGA設計，采用獨創(chuàng )技術，可同時支持 1~32通道模擬量信號（電流/電壓）或最多32路開關量，或最多8路RS232/422/485串口到1+1備份光纖中傳輸，主光纖斷纖時,備份光纖

                                                                                  產品描述
                                                                                  本系列設備采用大規模FPGA設計，采用獨創(chuàng )技術，可同時支持 1~32通道模擬量信號（電流/電壓）或最多32路開關量，或最多8路RS232/422/485串口到1+1備份光纖中傳輸，主光纖斷纖時,備份光纖工作。該設備采用雙電源供電，高性能FPGA可編程器件,無MCU處理，高速轉換，采樣頻率可以到20KHZ，12位 AD 轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保 密性，同時也解決了電纜傳輸距離受限的問題。
                                                                                  功能特點
                                                                                  ◆ 兩個光接口，支持1+1光備份,主光纖斷纖時，切換到備用光纖，當主光纖正常時，再切換到主光纖，主備光纖切換時間<1ms，光纖切換時不影響正在傳輸的開關量的狀態;
                                                                                  ◆ 設備內總16個模塊槽位，每槽位模擬量2路，可以雙向，每槽位開關量2路，可以雙向，每槽位串口1路，比如可以做成8路雙向模擬量+8路單向開關量+4路串口的光端機；
                                                                                  ◆ 模擬量支持 4~20mA電流量；或 0~10V/0~5V，電壓量；32 路模擬量輸入輸出可任意組合； Ø
                                                                                  ◆ 32路模擬量的AD/DA 通道采用FPGA并行讀寫，非MCU順序讀寫模式，每路模擬量時延＜0.1ms;
                                                                                  ◆ 每路模擬量通過FPGA讀取高速采樣數據 ，采樣速率為20K 次/秒，遠高于市場同類產品；
                                                                                  ◆ 模擬量輸出端帶光纖斷纖或輸入端設備掉電后，模擬量輸出保持最近斷纖前的數值，用DIP開關設置開通，此功能不開通時，斷纖后模擬量為0MA，或0V；
                                                                                  ◆ 串口支持RS232/485/422三種數據接口可選,RS232支持3線RS232 (TXD,RXD,GND)；RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據
                                                                                  ◆ 每路開關量有開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會(huì )出現亂動作狀態；
                                                                                  ◆ 多模光纖/單模光纖可選，多?？蓚鬏?2KM，單?？蓚鬏?20KM，ST/SC/FC 接口可選；
                                                                                  ◆ 具有信號故障保護功能；全方位顯示電接口和光纖運行狀態
                                                                                  ◆ 4-20ma接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準
                                                                                  ◆ 支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護
                                                                                  ◆ 符合工業四級電磁兼容性要求；
                                                                                  ◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；無風扇高效散熱，降低修復時間；
                                                                                  ◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；
                                                                                  ◆ 導軌或壁掛式安裝；寬溫型：工作溫度-40℃~ +85℃；
                                                                                  ◆ 所有型號皆通過100%烤機測試，保修期：5年；
                                                                                  技術參數
                                                                                  ◆ 光纖部份
                                                                                  光口：2
                                                                                  光纖：?jiǎn)卫w雙纖
                                                                                  光纖接口：FC/SC/ST/LC(SFP)
                                                                                  波長：850nm/1310nm多模；1310nm/1550nm單模
                                                                                  無中繼傳輸距離：20~120Km
                                                                                  典型發射功率:
                                                                                     單模1310/1550nm：≥-9dBm
                                                                                     多模850nm：-18dBm
                                                                                     多模1310nm: -25dBm
                                                                                  接受靈敏度范圍：-28dBm~- 40dBm
                                                                                  ◆ 電流模擬量
                                                                                  輸入輸出范圍： 0~20mA(包含 4~20mA)
                                                                                  分辨率：  12位
                                                                                  采樣速率：  20K 次/秒
                                                                                  時間延遲： <0.1ms
                                                                                  最大負載能力： 600Ω
                                                                                  輸入電阻：  125Ω
                                                                                  精度：  0.4%(常溫)
                                                                                  ◆ 電壓模擬量
                                                                                  輸入輸出范圍： 0~10V(包含 0~5V)
                                                                                  分辨率：  12位
                                                                                  采樣速率：  20K 次/秒
                                                                                  時間延遲：  <1ms
                                                                                  最大負載能力： 600Ω
                                                                                  輸入電阻：  100ΚΩ
                                                                                  精度：  0.4%(常溫)
                                                                                  ◆ 串行接口
                                                                                  標準
                                                                                     EIA/TIA-232 RS-232 (ITU-T V.28)
                                                                                     EIA/TIA-422 RS-422 (ITU-T V.11)
                                                                                     EIA/TIA-485 RS-485 (ISO/IEC8284)
                                                                                     串口界面:
                                                                                     RS-422: TxD+ TxD- RxD+ RxD-
                                                                                     RS-485 4 wires: TxD+ TxD- RxD+ RxD-       RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
                                                                                     RS-232: RXD TXD Signal Ground
                                                                                  ◆ 開關量接口
                                                                                  輸出接口類型：
                                                                                  干接點
                                                                                  1：信號繼電器干接點輸出；2：光MOS繼電器輸出(最大內阻25?)
                                                                                  脈沖量：
                                                                                  光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
                                                                                  響應時間         信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms
                                                                                  開關信號         信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A
                                                                                  最大開關頻率  50HZ
                                                                                  輸出浪涌保護: 信號繼電器干接點輸出：無；光MOS繼電器輸出：TVS+固體放電管防護
                                                                                  ◆ 環境指標
                                                                                  工作溫度：-40℃—+85℃
                                                                                  儲存溫度：-40℃—+85℃
                                                                                  工作濕度：0%—95%（無凝結）
                                                                                  MTBF：   ＞100,000小時
                                                                                  產品型號 FCPGD-K16A16G
                                                                                  產品功能描述 在1+1光纖上同時傳送32路模擬量接口或32路開關量或16路串口
                                                                                  業務端口描述 2個光纖接口；32路接口

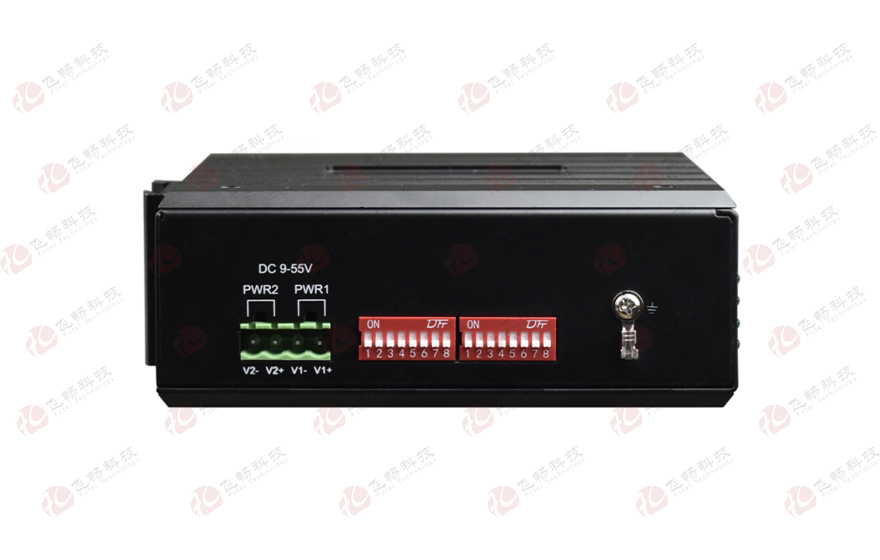

                                                                                  電源 冗余雙電源輸入:   DC12-48V 功耗<5W 過載保護：支持； 反接保護：支持；冗余保護：支持
                                                                                  接入端子：4芯5.08mm間距插入式端子
                                                                                  外殼：IP40防護等級，鋁合金材質

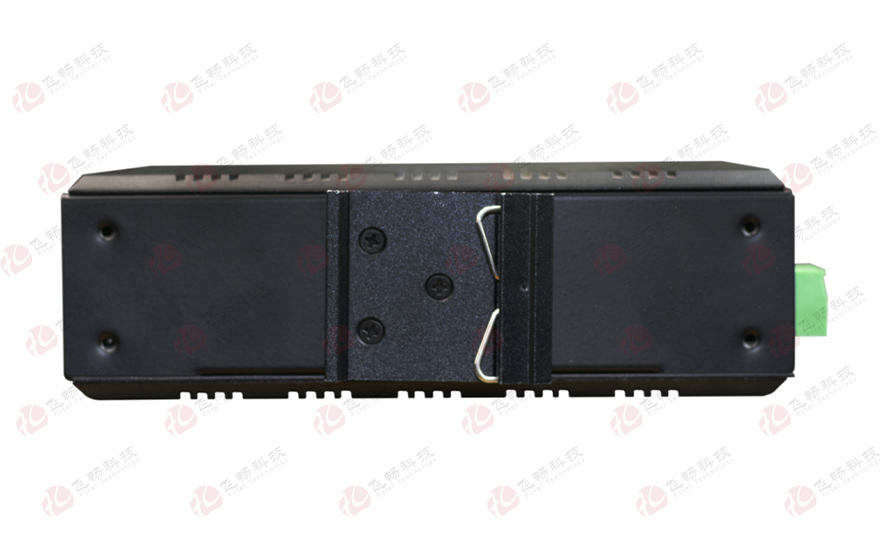

                                                                                  安裝方式：導軌安裝、壁掛式安裝
                                                                                  產品尺寸 (長×寬×高)  162mm(長) x 132mm(寬) x 63.0mm(高)
                                                                                  重量 0.75Kg/臺

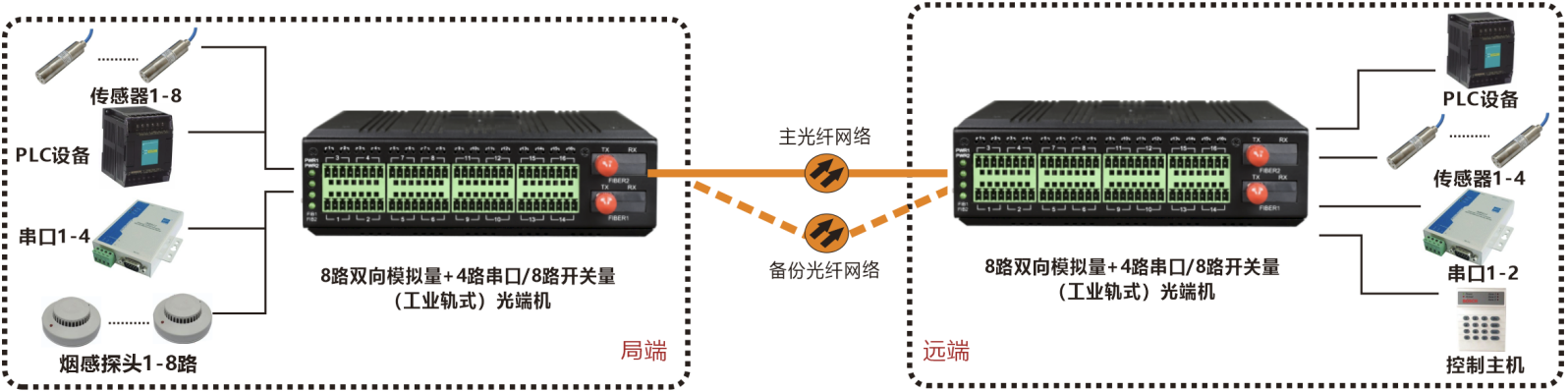

                                                                                  應用方案
