                                                                                  工業軌式16路DI/DO/AI/AO開關量模擬量光纖自愈環網ModBus RTU&TCP采集器

                                                                                  型號:FCM-041615/FCM-042416留言

                                                                                  描述:工業級環網型光端機每個節點提供最多16路DI/DO/AI/AO開關量模擬量在光纖中傳輸,支持多種光纖網絡拓撲結構:點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構

                                                                                  產品描述

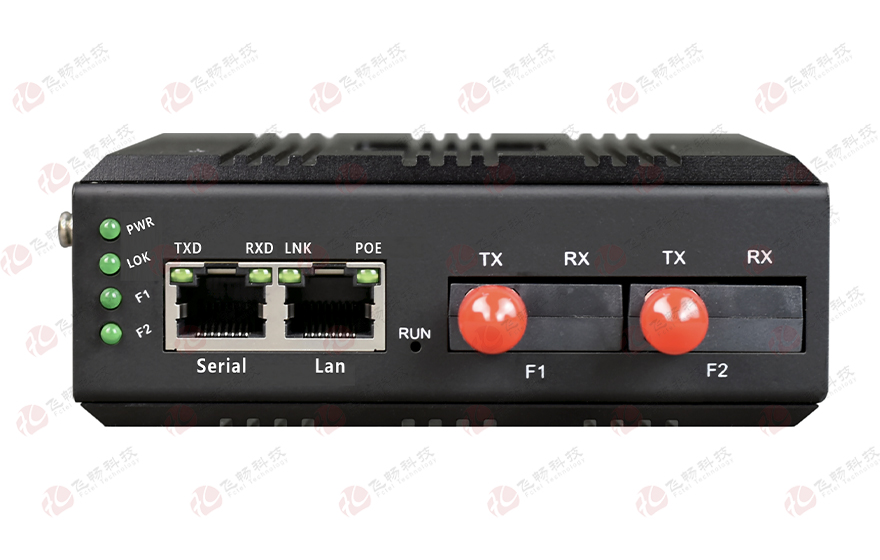

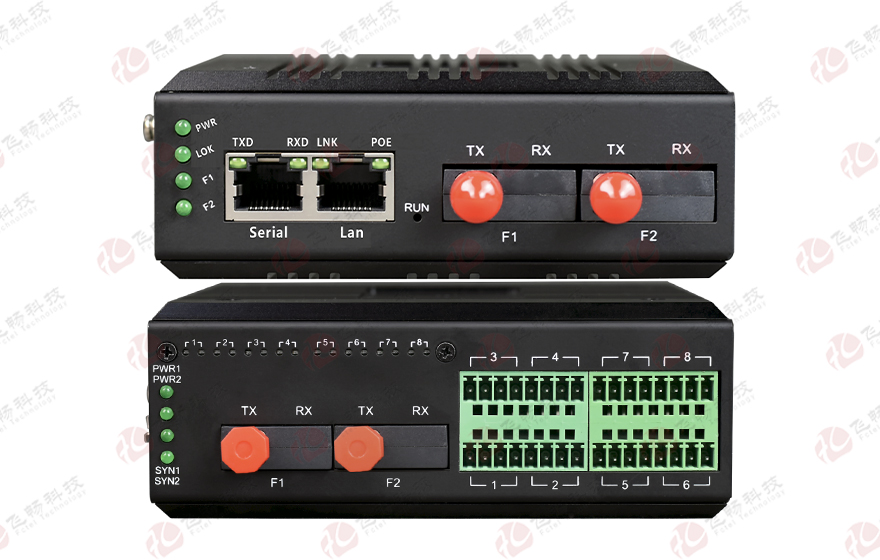

                                                                                  工業級環網型光端機提供每個節點最多16路DI/DO/AI/AO開關量模擬量在光纖中傳輸,支持多種光纖網絡拓撲結構:點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構,并可在此基礎上組網為更復雜的網絡拓撲結構,具有環網自愈保護功能。主機采用ModBus RTU與ModBus TCP雙上聯接口,方便現場實施。
                                                                                  功能特點
                                                                                   鋁合金陽極氧化外殼,IP40防護等級,能夠經受住惡劣環境的考驗;

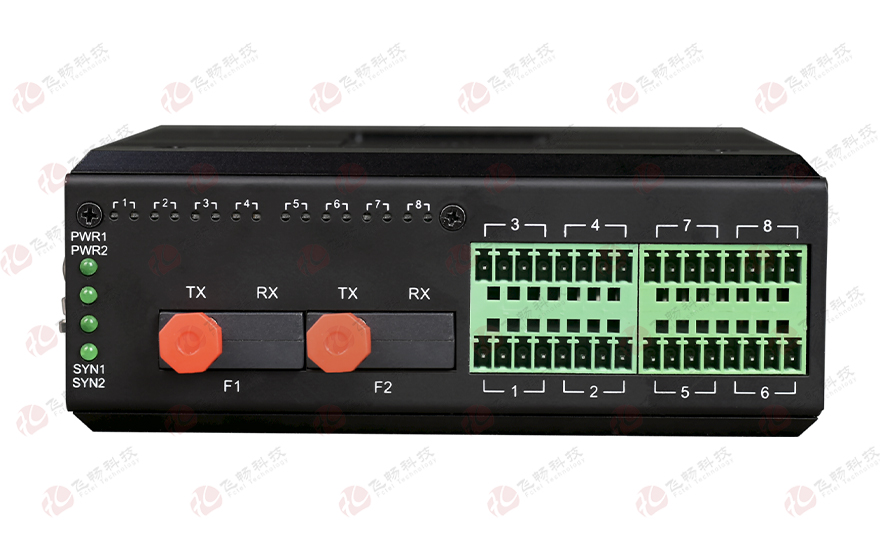

                                                                                   光纖環網節點機支持16路DI/DO/AI/AO開關量模擬量,支持最多16路,每2路為一個單位,任意配置DI/DO/AI/AO,比如4路DI+4路DO+4路AI+4路AO,或8路DI+8路AI,每路有指示燈狀態指示;
                                                                                   模擬量輸入支持12位分辨率輸出,2‰精度,支持2線,3線,4線傳感器接入;支持0-20mA、4-20mA、0-5V、0-10V,-5V-+5V 5種模擬量輸入信號。
                                                                                   光接口支持多模雙纖、單模雙纖、單模單纖三種光纖傳輸模式,SC/ST/FC/LC接口可選
                                                                                   支持多種光纖網絡結構:點對點、星型、鏈型、環網冗余,并可組成更復雜的網絡拓撲結構支持多種光纖網絡結構;
                                                                                   節點機Modbus RTU地址硬件可設,地址、波特率、恢復默認參數、查詢參數、可設置,可修改,掉電保存;帶復位按鈕,一鍵恢復出廠設置。
                                                                                   支持Windows配置工具、串口和WEB等多種配置形式、支持SNMP網管,可以在WEB上切換上聯接口是Modbus RTU還是TCP,支持過網關,跨路由通信;支持虛擬串口驅動訪問模式和網絡中斷自動恢復連接功能;
                                                                                   支持標準TCP/IP SOCKET應用程序訪問,TCP支持多連接,滿足4個以內用戶同時監控或管理設備;
                                                                                   支持本地和遠程的系統固件升級;
                                                                                   接口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω);共模:6KV,阻抗(40Ω) 標準;
                                                                                   支持寬范圍交直流輸入,支持內部隔離,冗余雙電源輸入,電源支持過載保護、防反接保護
                                                                                   符合工業四級電磁兼容性要求,超強防雷功能:防雷擊,可抗感應高壓,防浪涌等
                                                                                   無風扇高效散熱,降低修復時間,能夠經受住惡劣環境的考驗,導軌或壁掛式安裝
                                                                                   寬溫型:工作溫度-40℃~ +85℃
                                                                                   所有型號皆通過100%烤機測試,保修期:5年
                                                                                  技術參數
                                                                                   光纖部份
                                                                                  光口:2
                                                                                  光纖:單纖雙纖
                                                                                  光纖接口:FC/SC/ST/LC(SFP)
                                                                                  波長:850nm/1310nm多模;1310nm/1550nm單模
                                                                                  無中繼傳輸距離:20~120Km
                                                                                  典型發射功率:
                                                                                     單模1310/1550nm:≥-9dBm
                                                                                     多模850nm:-18dBm
                                                                                     多模1310nm: -25dBm
                                                                                  接受靈敏度范圍:-28dBm~- 40dBm
                                                                                   開關量接口
                                                                                  輸出接口類型:
                                                                                  干接點: 信號繼電器干接點輸出;
                                                                                  脈沖量(濕接點):
                                                                                  光MOS繼電器輸出,0-VCC(VCC為本機供電電源電壓)
                                                                                  響應時間:
                                                                                  干接點輸出:<1.2ms;濕接點 輸出<0.6ms
                                                                                  開關信號輸出:
                                                                                  干接點:30VDC/0.5A;濕接點:245VDC/0.12A
                                                                                  最大開關頻率  50HZ
                                                                                  輸出浪涌保護:
                                                                                   干接點輸出:無;
                                                                                  濕接點輸出:TVS+固體放電管防護
                                                                                   電流模擬量
                                                                                  輸入輸出范圍: 0~20mA(包含 4~20mA)
                                                                                  分辨率:  12位
                                                                                  采樣速率:  20K次/秒
                                                                                  時間延遲: <0.1ms
                                                                                  最大負載能力: 600Ω
                                                                                  輸入電阻:  125Ω
                                                                                  精度:  0.2%(常溫)
                                                                                   電壓模擬量
                                                                                  輸入輸出范圍: 0~10V(包含 0~5V),-5V-+5V
                                                                                  分辨率:  12位
                                                                                  采樣速率:  20K 次/秒
                                                                                  時間延遲:  <1ms
                                                                                  最大負載能力: 600Ω
                                                                                  輸入電阻:  100ΚΩ
                                                                                  精度:  0.2%(常溫)
                                                                                   電氣和機械特

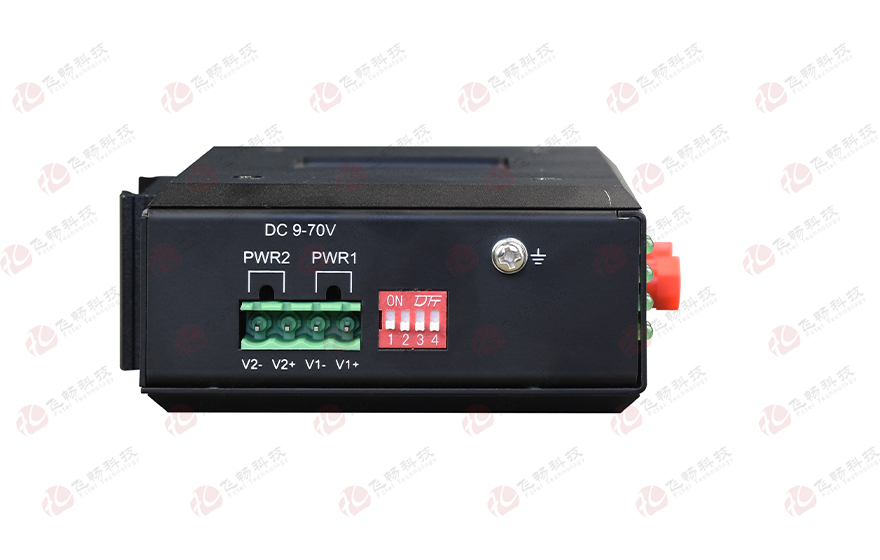

                                                                                     冗余雙電源輸入:   DC9-70V 功耗<5W
                                                                                     過載保護:        支持
                                                                                     反接保護:        支持
                                                                                     冗余保護:        支持
                                                                                     接入端子:        4芯5.08mm間距插入式端子
                                                                                     外殼:            IP40防護等級,鋁合金材質
                                                                                     安裝方式:        導軌安裝、壁掛式安裝
                                                                                     重量:           0.75kg/臺(節點機)/0.45kg/臺(主機)
                                                                                  尺寸:  110mm(長)x86mm(寬)x40.0mm(高)(主機)
                                                                                  133mm(長)x120mm(寬)x40.0mm(高)(節點機
                                                                                   環境指標
                                                                                  工作溫度:-40℃—+85℃
                                                                                  儲存溫度:-40℃—+85℃
                                                                                  工作濕度:0%—95%(無凝結)
                                                                                  MTBF:   >100,000小時
                                                                                  應用方案
                                                                                  本產品支持多種光纖網絡拓撲結構:點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構,并可在此基礎上組網為更復雜的網絡拓撲結構

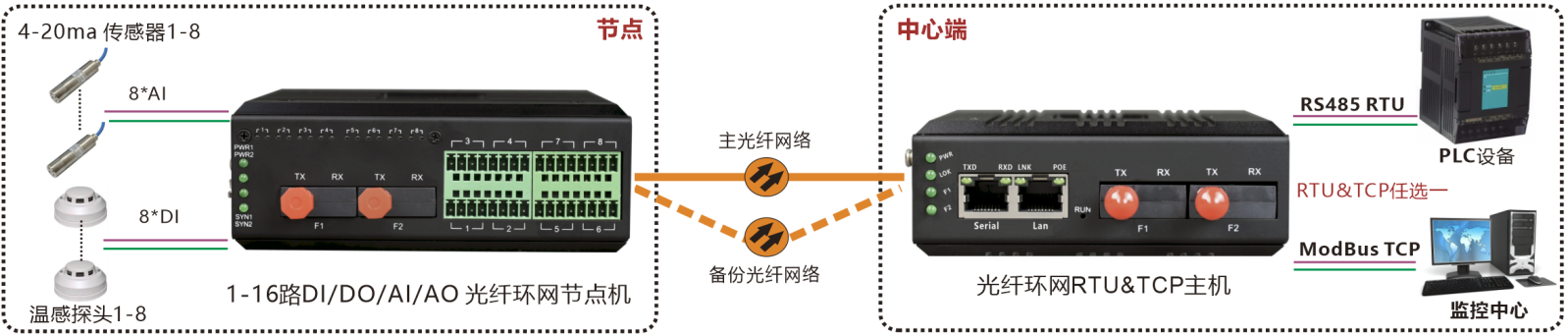

                                                                                   點對點(Point to Point) 應用場合:
                                                                                  某些單獨分散的總線節點間需要遠距離通訊,或者受干擾嚴重需要電氣隔離:

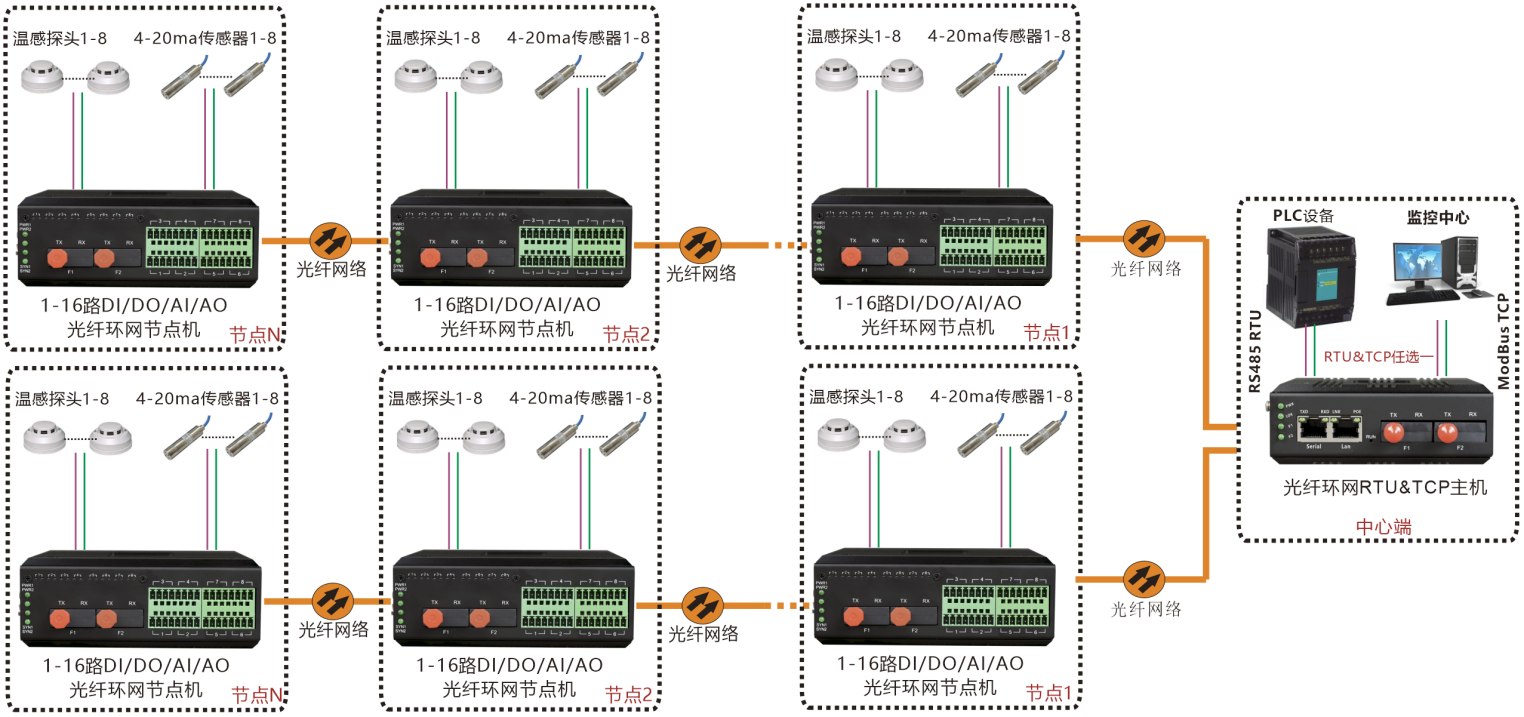

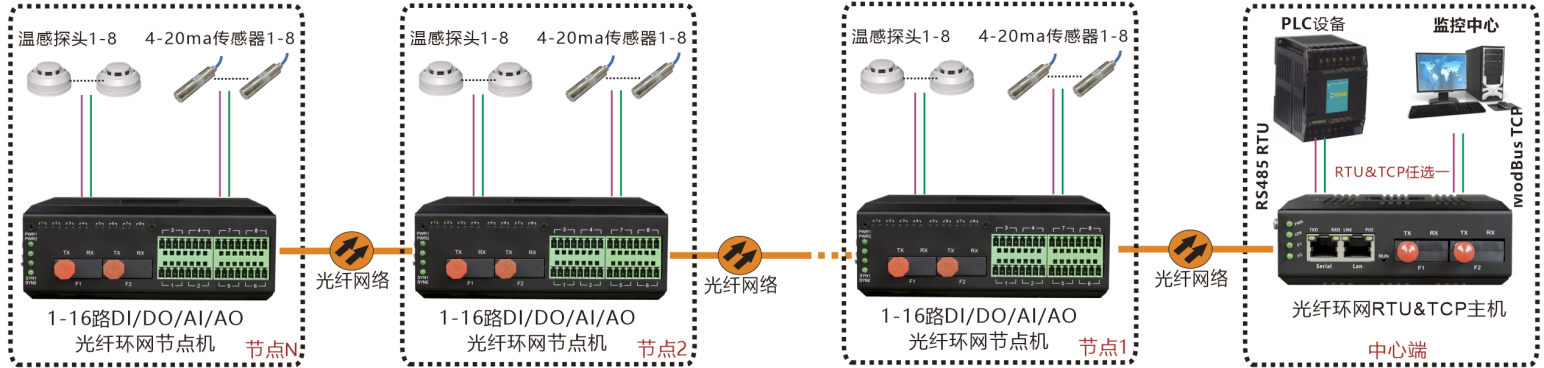

                                                                                   鏈型(Line) 應用場合:
                                                                                  多個總線節點間需要遠距離通訊,或者多個節點間需要完全的電氣隔離抗干擾:


                                                                                   星型(Star)應用場合:
                                                                                  多個節點之間需要改變總線鏈型拓撲方式,或者多個節點間需要完全的電氣隔離時;

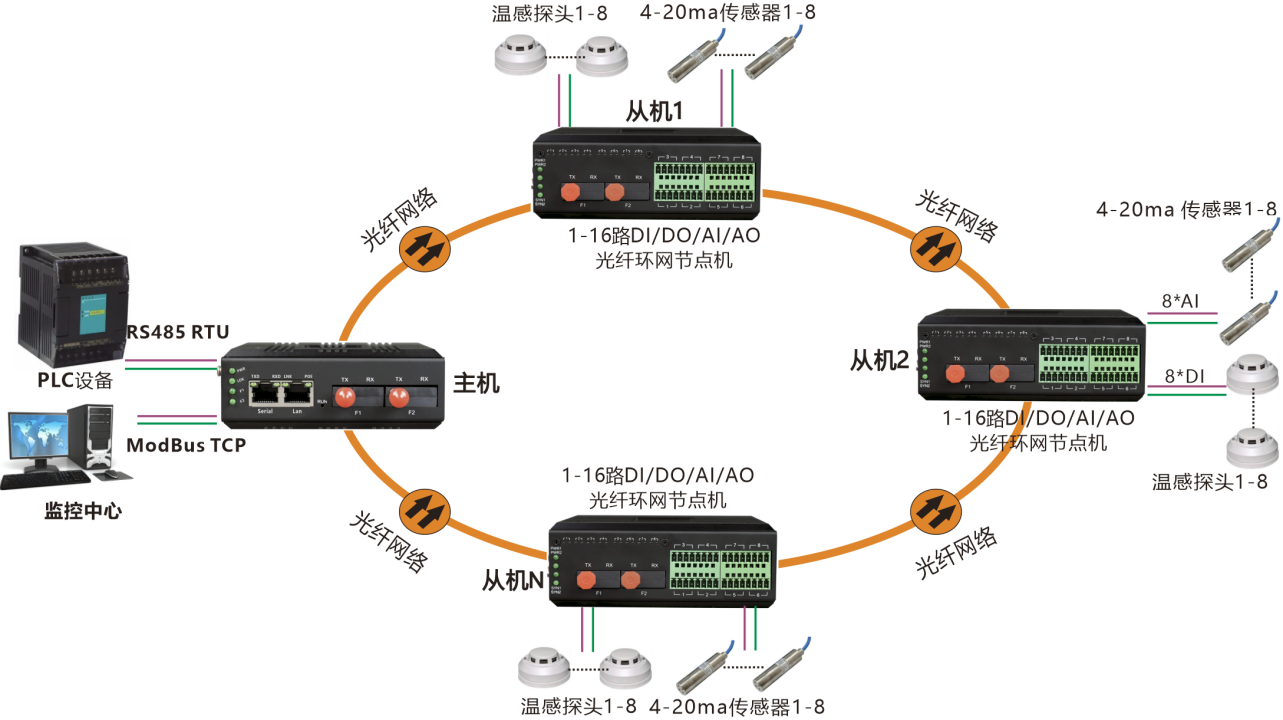

                                                                                   環形(Circle):應用場合:
                                                                                  多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時

                                                                                  本系列產品應用靈活,同時,該系列產品可采用雙光口實現雙纖環網冗余功能,當某處光纖故障時,系統會在10ms內重建網絡鏈路,保障系統的正常通信,實現對總線信號傳輸的自愈保護功能,網絡故障排除后系統會自動恢復;

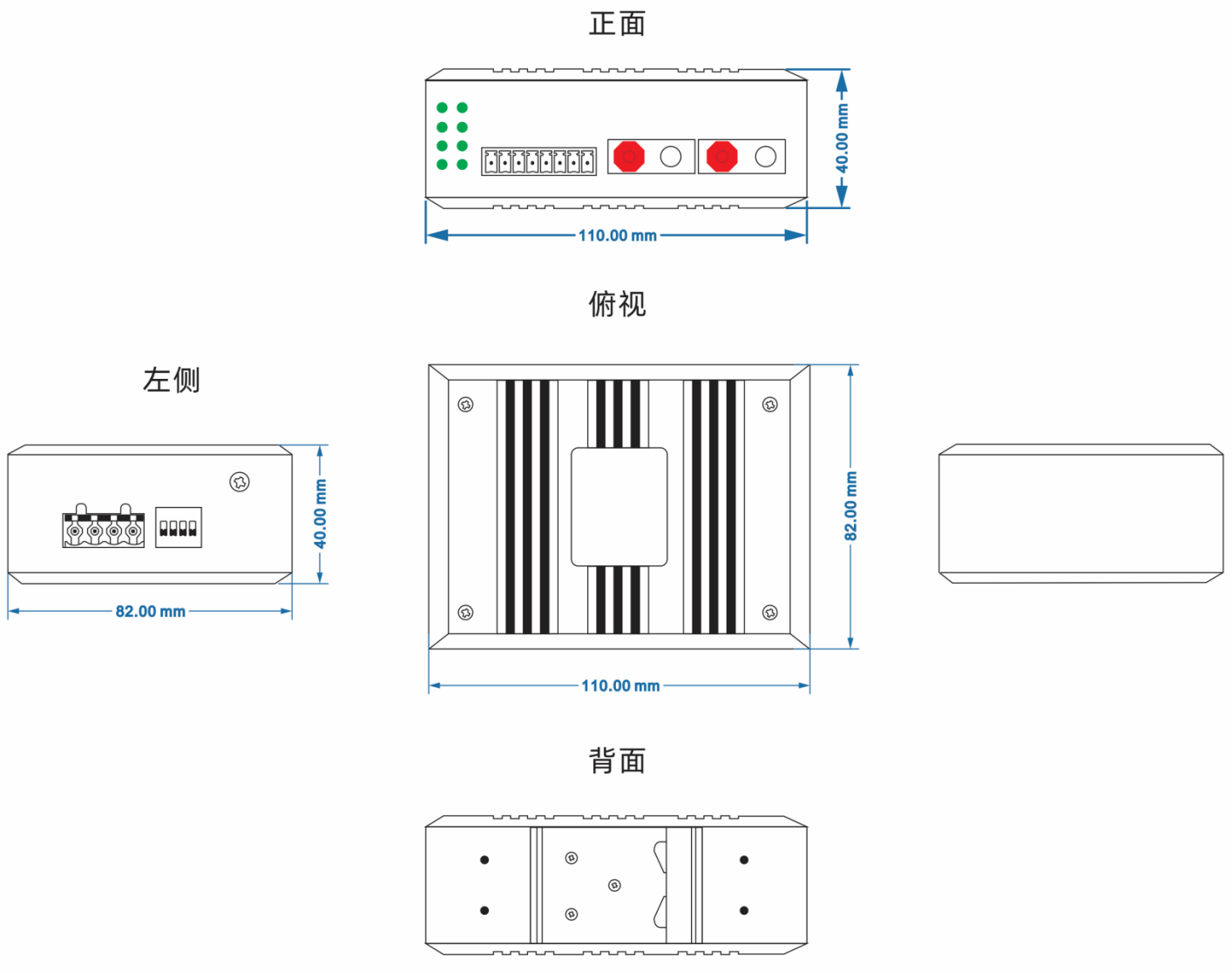

                                                                                  產品尺寸
