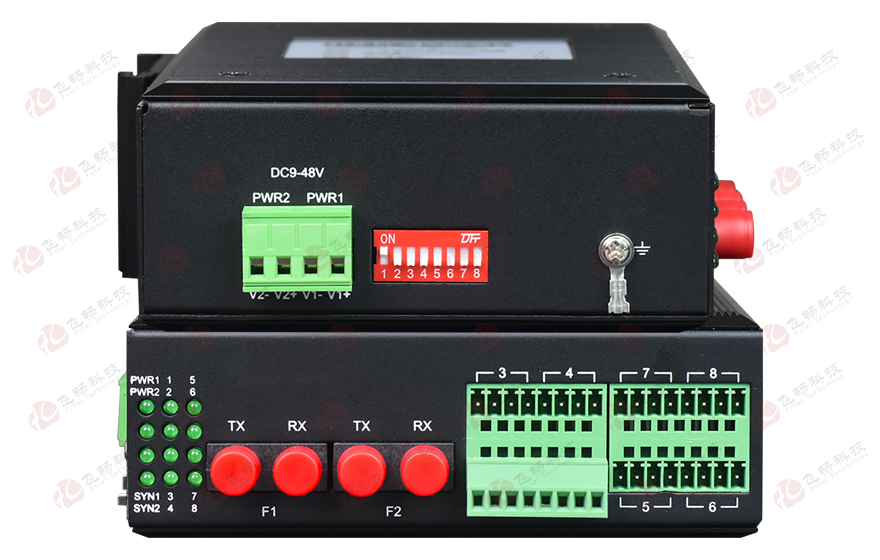

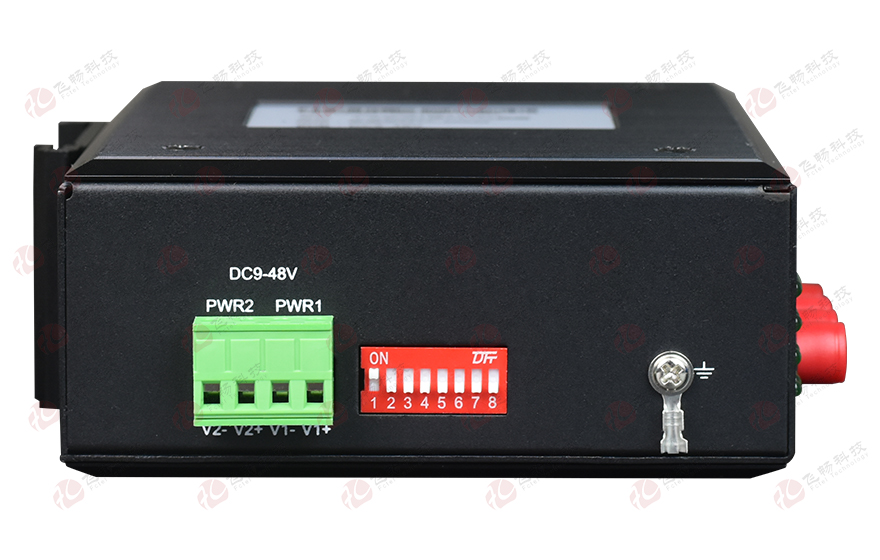

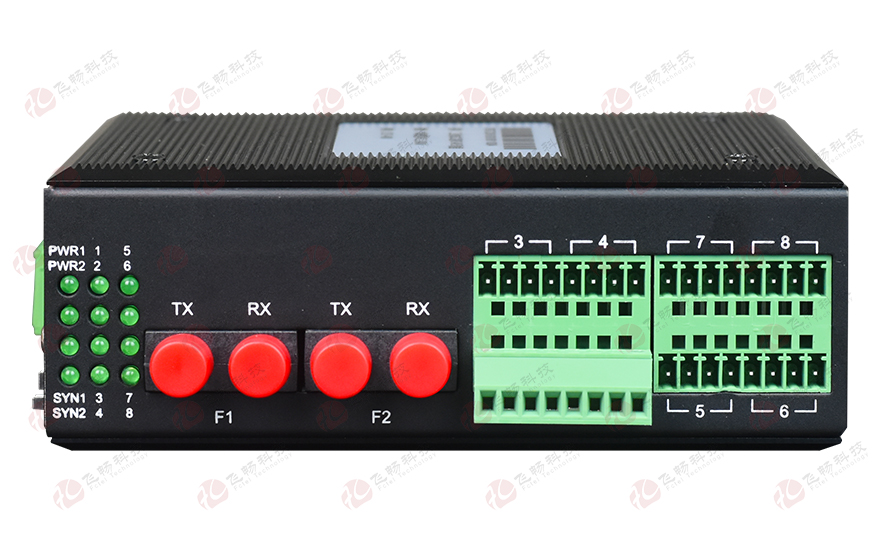

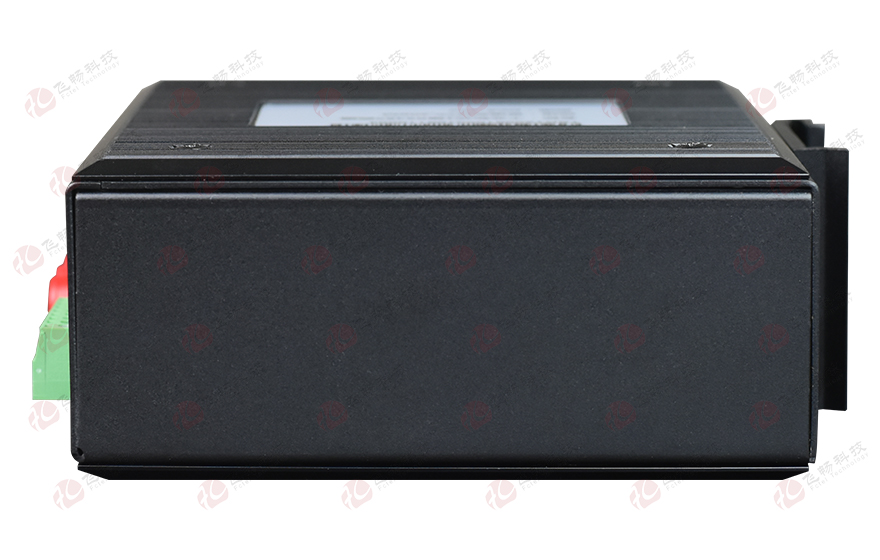

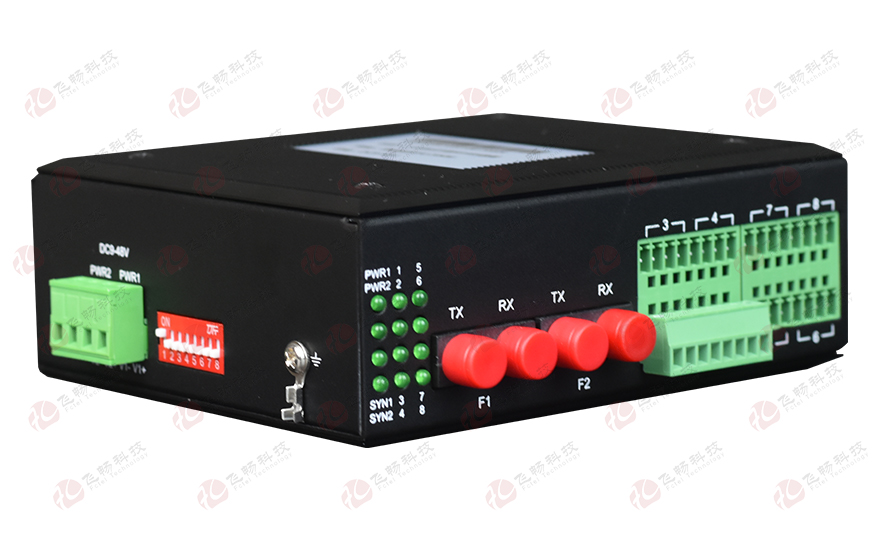

                                                                                  環網型4路串口光纖環網光端機

                                                                                  型號：SRing2004次留言

                                                                                  描述：4路RS232/422/485在光纖中傳輸支持點對點通訊、鏈型網絡(luò )、星型網絡(luò )及冗余環網自愈保護等拓撲結構。

                                                                                  產品描述
                                                                                         數據環網型光端機提供4路RS232/422/485在光纖中傳輸，支持多種光纖網絡(luò )拓撲結構：點對點通訊、鏈型網絡(luò )、星型網絡(luò )及冗余環網自愈保護等拓撲結構，并可在此基礎上組網為更復雜的網絡(luò )拓撲結構具有環網自愈保護功能。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性。
                                                                                  功能特點
                                                                                  ◆ 提供1-4路獨立串口(RS232/422/485可選)通道，相互物理隔離，沒有對應關系；
                                                                                  ◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
                                                                                  ◆ 支持多種光纖網絡(luò )結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡(luò )拓撲結構；
                                                                                  ◆ 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；
                                                                                  ◆ RS232/485/422三種數據接口可選RS232支持3線RS232 (TXDRXDGND) 支持流控DCDDSRCTS；
                                                                                  ◆ RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
                                                                                  ◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
                                                                                  ◆ 支持內部隔離，冗余雙電源輸入；
                                                                                  ◆ 支持寬范圍9-55V交流與直流電源輸入；
                                                                                  ◆ 電源支持過載保護、防反接保護；
                                                                                  ◆ 符合工業四級電磁兼容性要求；
                                                                                  ◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
                                                                                  ◆ 無風扇高效散熱，降低修復時間；
                                                                                  ◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；
                                                                                  ◆ 導軌或壁掛式安裝。
                                                                                  技術參數
                                                                                  ◆ 光纖部分
                                                                                     光纖：?jiǎn)卫w雙纖
                                                                                     光纖接口：FC/SC/ST/LC(SFP)
                                                                                     波長：850nm/1310nm 多模；1310nm/1550nm 單模
                                                                                     無中繼傳輸距離：20~120Km
                                                                                     典型發射功率:
                                                                                     單模1310/1550nm：≥-9dBm
                                                                                     多模850nm：-18dBm
                                                                                     多模1310nm: -25dBm
                                                                                     接受靈敏度范圍：-28dBm~- 40dBm
                                                                                  ◆ RS232/422/485接口
                                                                                     標準
                                                                                     EIA/TIA-232 RS-232 (ITU-T V.28)
                                                                                     EIA/TIA-422 RS-422 (ITU-T V.11)
                                                                                     EIA/TIA-485 RS-485 (ISO/IEC8284)
                                                                                     串口界面:
                                                                                     RS-422: TxD+ TxD- RxD+ RxD-
                                                                                     RS-485 4 wires: TxD+ TxD- RxD+ RxD-
                                                                                     RS-485 2 wires: A(對應Txd+) B(對應Txd-)  Signal Ground
                                                                                     RS-232: RXD TXD Signal Ground
                                                                                     連 接 器：     鳳凰端子
                                                                                  ◆ 電源
                                                                                     冗余雙電源輸入:    DC9-48V 功耗<5W
                                                                                     過載保護：           支持
                                                                                     反接保護：           支持
                                                                                     冗余保護：           支持
                                                                                     接入端子：           4芯5.08mm間距插入式端子
                                                                                  ◆ 機械與產品尺寸
                                                                                     外殼：                 IP40防護等級，鋁合金材質
                                                                                     尺寸：                133mm(長) x 120mm(寬) x 50.0mm(高)
                                                                                     安裝方式：         導軌安裝、壁掛式安裝
                                                                                     重量：                0.75kg/臺
                                                                                  ◆ 工作環境
                                                                                     工作溫度：          -40℃ ~85℃
                                                                                     工作濕度：          5% ~ 95% (無凝露)
                                                                                     存儲溫度：          -40 ℃~ 90℃
                                                                                     存儲濕度：          5%~ 95% (無凝露)
                                                                                  應用方案

                                                                                  方案應用圖例一

                                                                                  產品支持多種光纖網絡(luò )拓撲結構：點對點通訊、鏈型網絡(luò )、星型網絡(luò )及冗余環網自愈保護等拓撲結構，

                                                                                  并可在此基礎上組網為更復雜的網絡(luò )拓撲結構

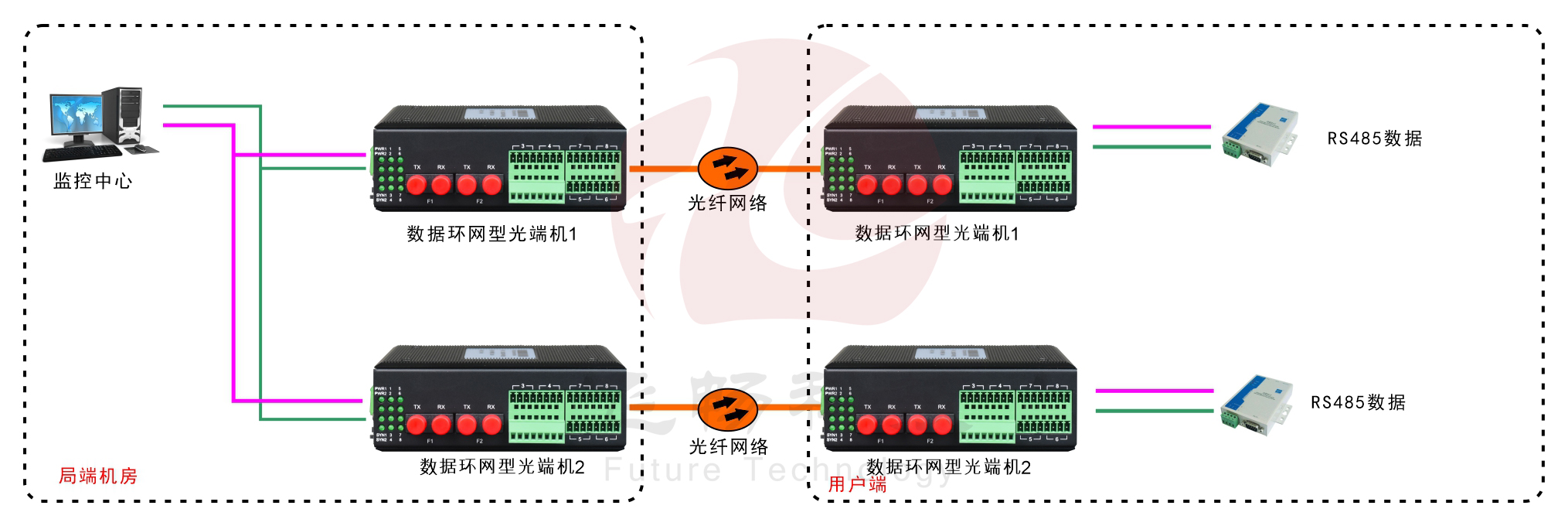

                                                                                  點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:

                                                                                  環網型4路串口光纖環網光端機

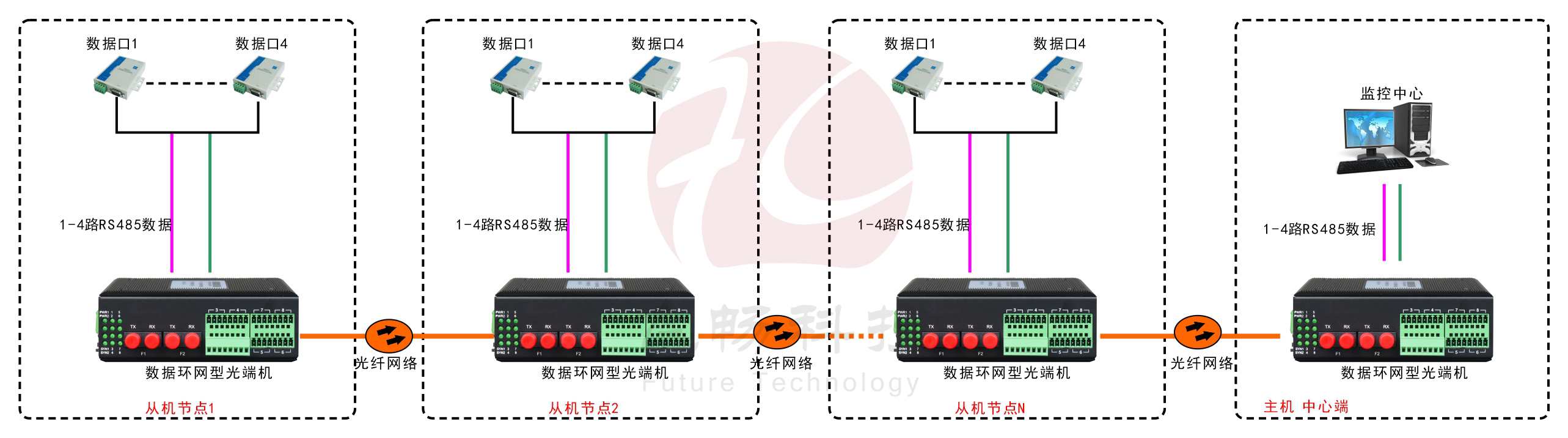

                                                                                  鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾；


                                                                                  應用方案圖例二

                                                                                  環網型4路串口光纖環網光端機

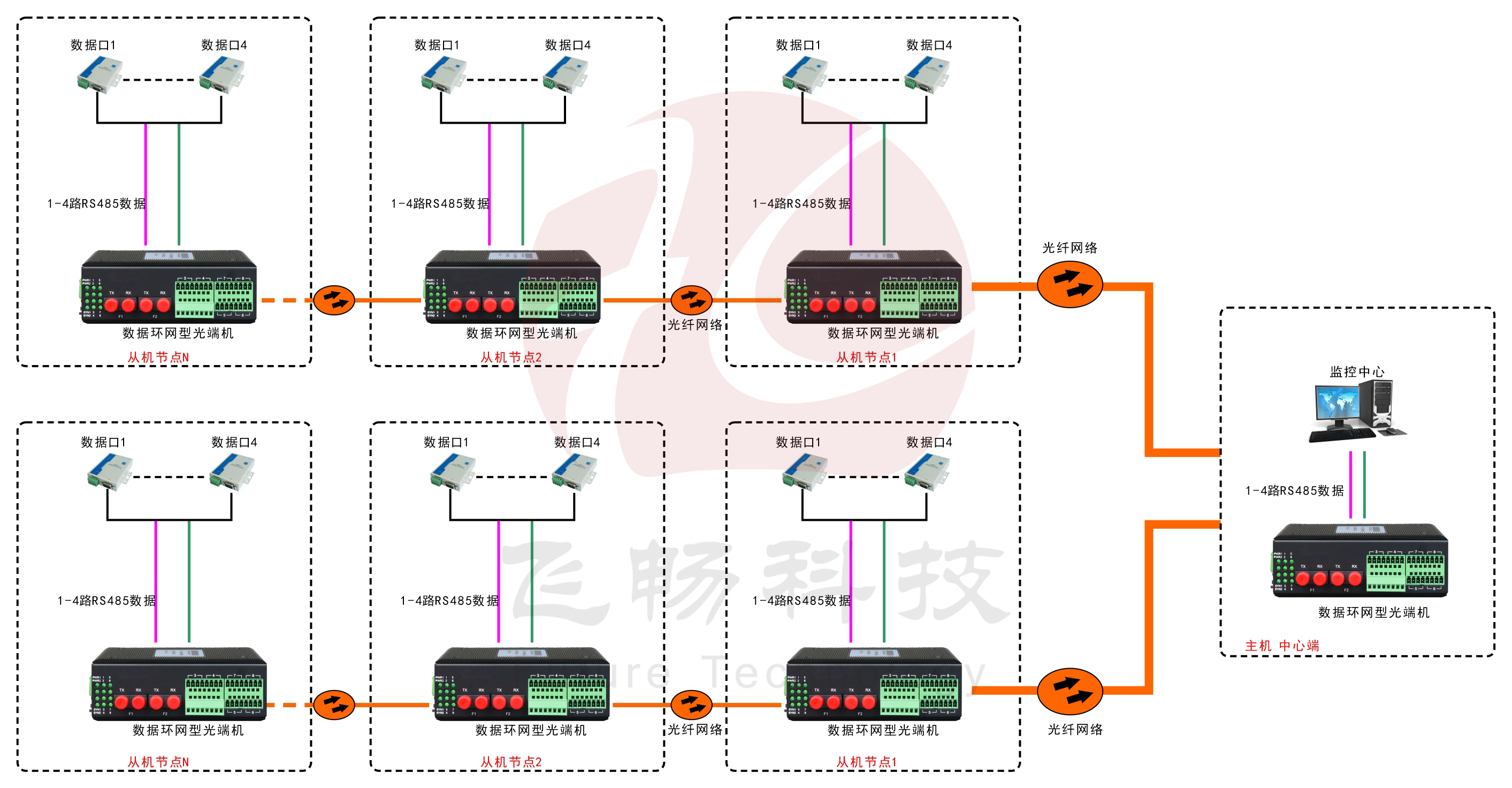

                                                                                  星型（Star）應用場合：多個節點之間需要改變總線鏈型拓撲方式，或者多個節點間需要完全的電氣隔離時；



                                                                                  應用方案圖例三

                                                                                  環網型4路串口光纖環網光端機

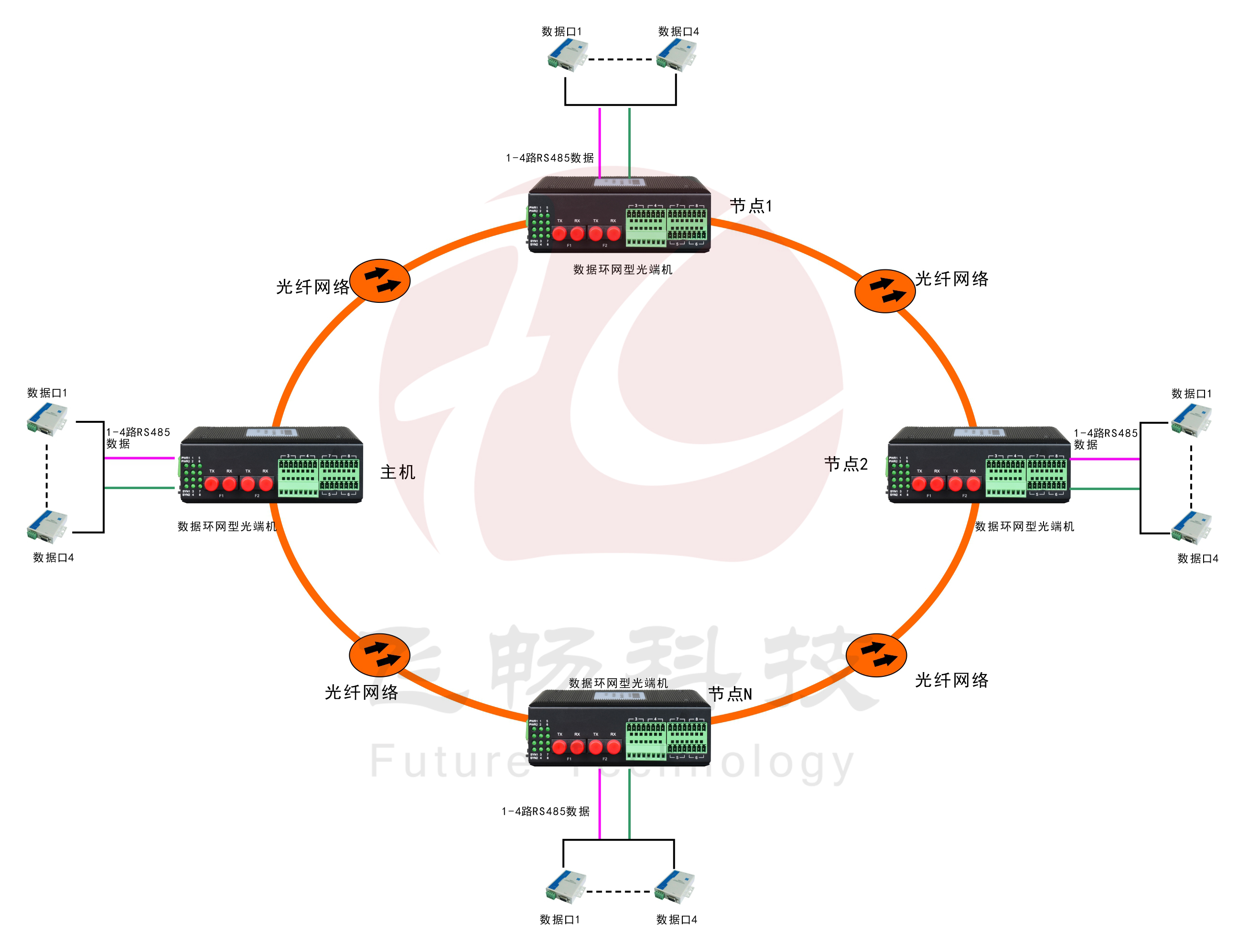

                                                                                  環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時；


                                                                                  應用方案圖例四

                                                                                  環網型4路串口光纖環網光端機

                                                                                  本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會(huì )在10ms內重建網絡(luò )鏈路，保障系統的正常通信，實現對總線信號傳輸的自愈保護功能，網絡(luò )故障排除后系統會(huì )自動恢復。
