30路語音+4路以太網(帶寬64K)+Console網管（19英寸，可邏輯隔離）E1語音復用

型號：FCC-E1O30KF4C1/E1S30KF4C1次留言分享

描述：設備提供30路電話接口；4路64K以太網；1個擴展口；1個Console管理口。在E1信號上傳輸30路FXO電話（FXO/FXS/2線音頻/二四線EM）+4路帶寬64K以太網接口＋1路RS232/422/485數據（可選）+ Console網管。

產品描述

本系列設備是本公司研制的專用超大規模集成電路的基礎上開發的點對點E1傳輸設備。此產品提供30路電話；4路以太網接口（帶寬64K，可以配置邏輯隔離）；1路數據（如RS232/ RS485/RS422等）；1個Console，應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。

功能特點

◆ 基于自主知識產權的集成電路；

◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連；

◆ 1-30路語音接入，FXO/FXS電話接口，支持來電顯示功能/反極性計費/傳真功能；

◆ 電話接口支持兩邊站點的相互放號功能；

◆ 提供1個擴展接口，可以擴展1路異步數據，如RS232/ RS485/RS422/Manchester碼等（此時語音路數為29路）；

◆ 4路以太網接口10M/100M，全/半雙工完全自適應，支持VLAN包透傳；以太網口支持Auto-MDIX(交叉/直連線自適應)，可以配置成4路以太網邏輯隔離模式(選配)；

◆ 支持30路電話+4路64K以太，30路電話+1路串口，29路電話+4路128K以太，29路電話+4路64K以太+1路串口三種配置；

◆ 能檢測E1信號丟失時為對端設備關機還是E1不通；

◆ 提供2種時鐘方式：E1主時鐘，E1線路時鐘；

◆ 提供3種環回功能：E1本端自環(ANA)，以太網接口向遠端環回(DIG)，命令對端以太網接口向本端環回(REM)；

◆ 有偽隨機碼測試功能(PATT)，便于線路開通，即可以當一個的E1誤碼儀來用；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式；

◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs，開路峰值輸出電壓6KV標準。

技術參數

◆ 光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離： 2Km 多模光纖，衰減(3dbm/km )

波長: 850nm

發射功率: -12dBm (Min) ～ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算: 16dBm

單模光纖:

8/125um 或 9/125um，

傳輸距離: 20Km 單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長: 1310nm（超長距離傳輸時選用1550nm波長）

發射功率: -9dBm (Min) ～-5dBm (Max)

接收靈敏度: -27dBm (Min)

鏈路預算: 18dBm

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式 75/平衡式 120

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 數據接口

數據接口： RS-485/RS-232/RS-422/Manchester/TTL

數據格式： NRZ、Manchester、Bi-phase

速率： 110bps-115.200Kbps

物理接口： RJ45

◆ 10/100M（帶寬64k）以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率： 10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ FXS 用戶電話口/公務電話口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗： 600Ω(摘機)

回損： 20dB

◆ FXO 中繼口

振鈴檢測電壓： 35V

振鈴檢測頻率： 17Hz-60Hz

二線輸入阻抗： 600Ω(摘機)

回損： 20 dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外觀結構: (長×寬×高) 485*200*45mm 機架式

◆ 環境指標

工作溫度： -10℃—+60℃

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

MTBF：＞100000小時

應用方案

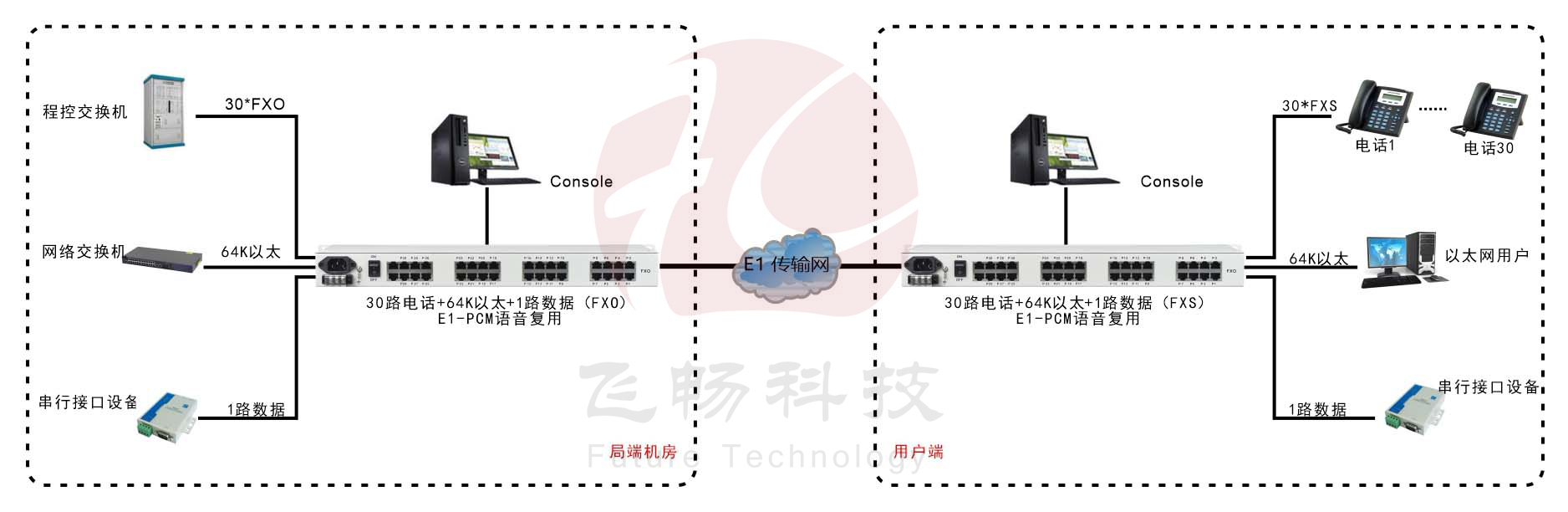

30路語音+4路以太網(帶寬64K)+Console網管（19英寸，可邏輯隔離）E1語音復用方案圖

產品尺寸

產品視頻

資料下載

30路語音+4路以太網(帶寬64K)+Console網管（19英寸，可邏輯隔離）E1語音復用規格書
