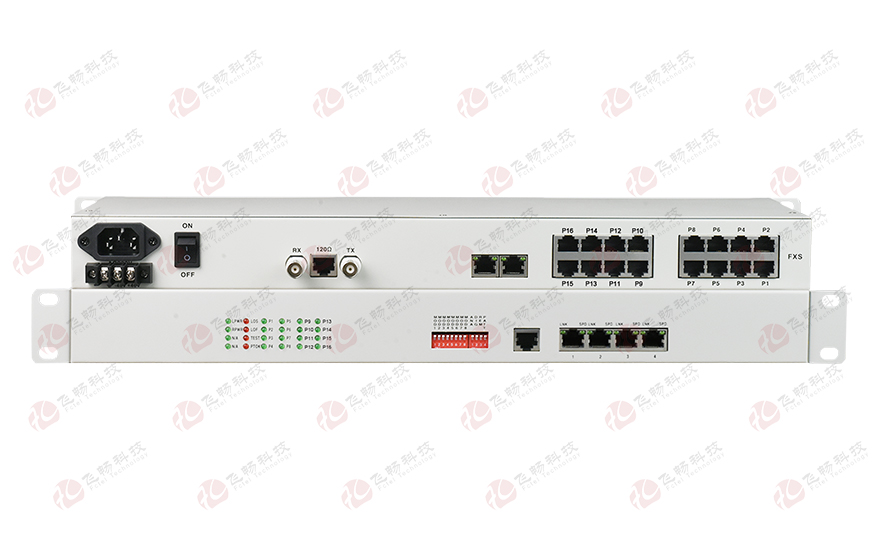

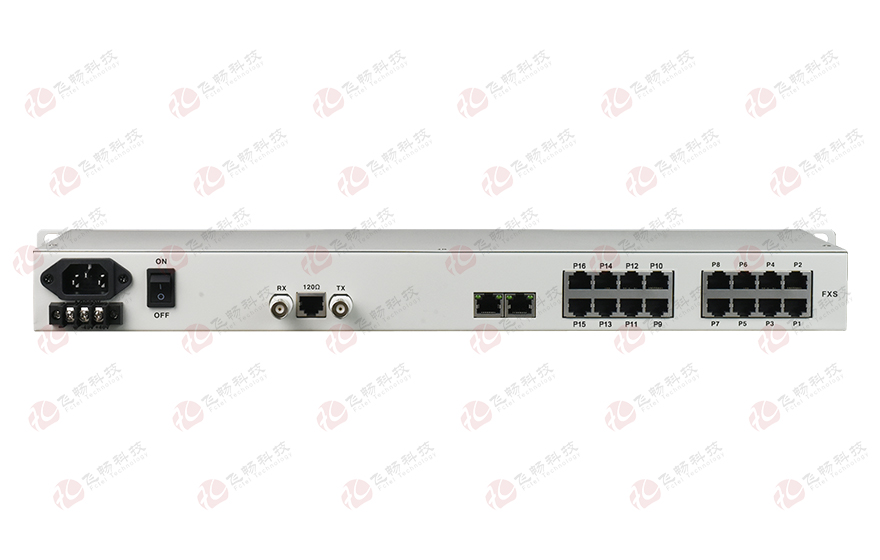

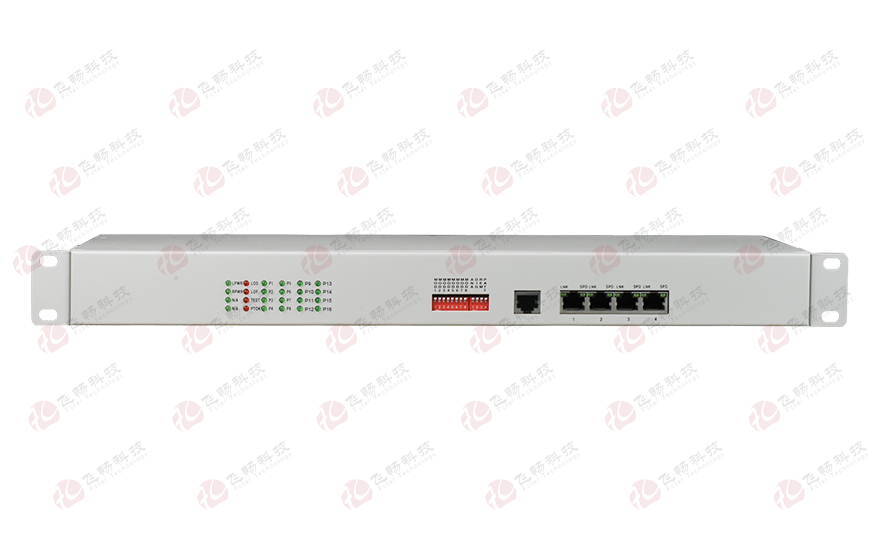

1-16路電話+4FE以太+4RS232 E1復用設備(19英寸1U)

型號：FCC-E1O16F4R4C1次留言分享

描述：E1復用提供1-16路電話+4路2M以太網+4路RS232/422/485/開關量可帶Console網管19英寸1U支持6U插卡式(可集中式SNMP網管)。

產品描述

本設備是提供1個E1接入，1-16路電話輸出，4路RS232/422/485與4路以太網可選。設備電部分為全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。許多電信運營商的客戶都是租用E1線路用于電腦聯網，可采用本設備在E1租線上開通幾路電話，這樣總部與分公司之間就可以免費通話了。

功能特點

◆ 基于自主知識產權的集成電路；

◆ 可監控對端告警狀態；

◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連;

◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/RS485/RS422/TTL等；或1~8路開關量;

◆ 以太網接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；

◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；

◆ 1-16路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；

◆ 支持各個站點的相互放號功能；

◆ 能檢測E1信號丟失時為對端設備關機還是E1不通；

◆ 提供2種時鐘方式：E1主時鐘，E1線路時鐘；

◆ 提供3種環回功能：E1本端自環(ANA)，以太網接口向遠端環回(DIG)，命令對端以太網接口向本端環回(REM)；

◆ 有偽隨機碼測試功能(PATT)，便于線路開通，即可以當一個的E1誤碼儀來用；

◆ E1可以支持N*64k(N=1-32)速率，即速率從64K-2048K可調；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;

◆ 1U機架式可帶獨立SNMP網管，有6U 17槽機框插卡式，可實現集中式SNMP網管)；

◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準。

技術參數

◆ E1接口

設備E1接口均符合G.703建議

速率： n*64Kbps±50ppm

碼型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)

抖動特性：滿足G.742、G.823建議

輸入口允許衰減： 0~6dBm

◆ 百兆以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率： 10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ FXS 用戶電話口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回損： 20dB

◆ FXO 中繼口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回損： 20 dB

◆ E&M 2/4線音頻接口

E&M類型： TYPE V

E線最大電流：22mA;飽和電壓：3V

M線恒定電流：7mA; 最小檢測電流：5mA

AD增益：0dB;

DA增益：0dB

2/4線輸入阻抗：600Ω

◆ 磁石電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回損：20dB

◆ 電源需求

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W
◆ 尺寸大小

19英寸： 483（寬）X138（深）X44（高）mm

◆ 工作環境

工作溫度： -10℃ ~50℃

工作濕度： 5% ~ 95% (無凝露)

存儲溫度： -40 ℃~ 80℃

存儲濕度： 5%~ 95% (無凝露)

應用方案

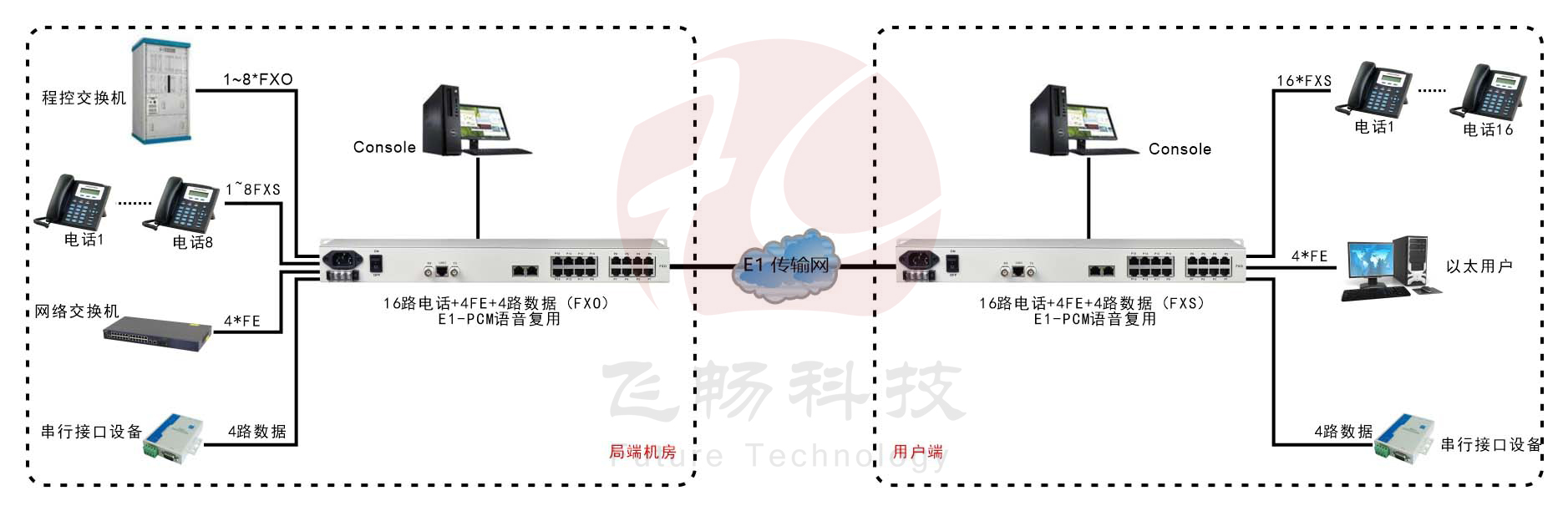

應用方案圖例一

1-16路電話+4FE以太+4RS232 E1復用設備(19英寸1U)

普通語音業務的接入

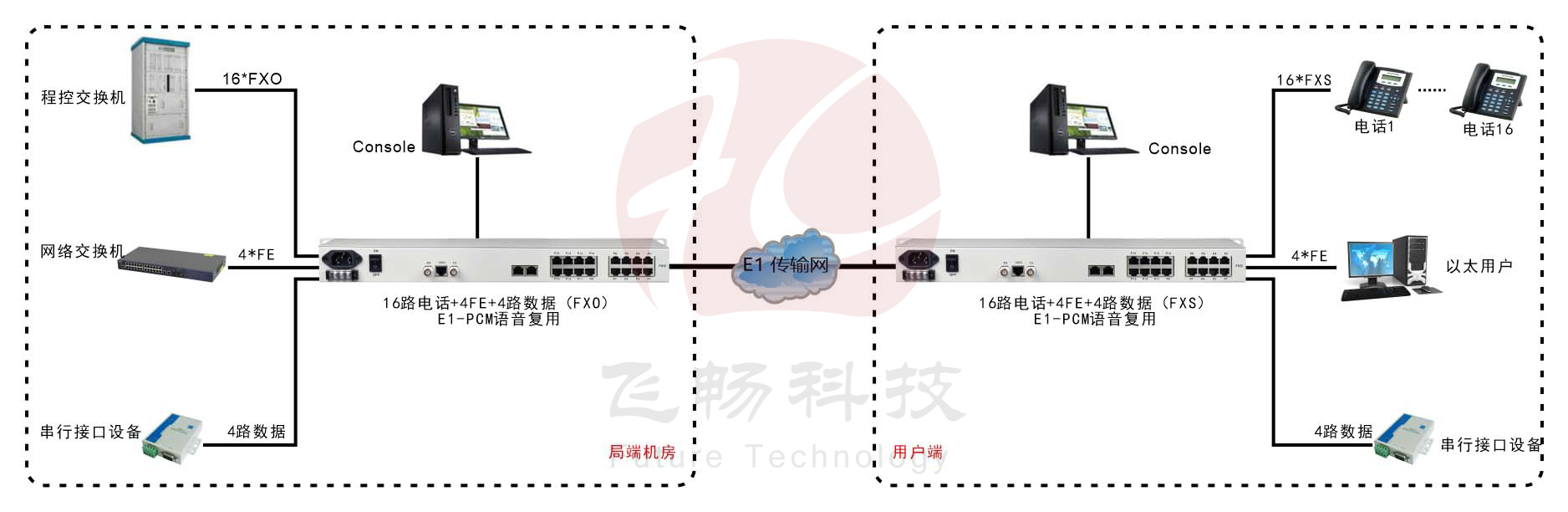

應用方案圖例二

1-16路電話+4FE以太+4RS232 E1復用設備(19英寸1U)

熱線電話接入

產品尺寸
