多業務帶物理隔離以太網（2U機框，19英寸， 1+1光備份）光端機

型號：FCP-O120次留言分享

描述：此款產品為2U機框，19英寸，提供物理隔離以太網，E1，電話，串行接口，以及帶雙光口1+1備份功能；光接口板帶物理隔離以太接口:4路百兆以太網接口，2路千兆以太網接口;4路百兆以太

產品描述

本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的多業務點對點光傳輸設備。此款產品為2U機框，19英寸，提供物理隔離以太網，E1，電話，串行接口，以及帶雙光口1+1備份功能；

光接口板帶物理隔離以太接口：4路百兆以太網接口，2路千兆以太網接口；4路百兆以太，2路千兆以太網，每個以太網電口都有自己獨立帶寬；所有6路以太網總帶寬為2*1000M+4*100M = 2400M，通過一根光纖傳輸，6路以太網信號完全獨立，互不干擾，互不影響，即物理隔離。

功能特點

◆ 本光端機基于自主知識產權的集成電路；

◆ 設備提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；

◆ 插卡式設計，方便有問題的話路更換，避免了整體式設備1路電話出問題整機都需更換的問題；

◆ 擴容方便，增加板卡即可，維護方便，更換板卡即可；

◆ 設備為2U 19英寸機框，總共有一個光口板與15塊功能板組成；

有以下類型的板卡可選：

光接口板，固定插在6，7槽位，提供2千兆+4百兆物理隔離以太網接口，1+1光備份接口；

SNMP網管板，可以插在N槽位；

8路E1卡，可以插在0-3槽位，最多可以提供32個E1；

12路FXO/FXS板，可以插在N4-5，8-15槽位，總共11個槽位，最多可以提供12*11=132路電話；

4路EM2/4線板，可以插在N4-5，8-15槽位，總共11個槽位，最多可以提供4*11=44路EM2/4線；

8路串口數據板，可以插在N4-5，8-15槽位，總共11個槽位，最多可以提供8*11=88路串口；

◆ FXO/FXS路語音，支持來電顯示功能與反極性計費功能；支持各個站點的相互放號功能；

◆ FXO口與程控交換機對接，FXS口與用戶的電話機相連；

◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波7/100μs，開路峰值輸出電壓6KV標準。

◆ 無中繼傳輸距離可達2~80公里；

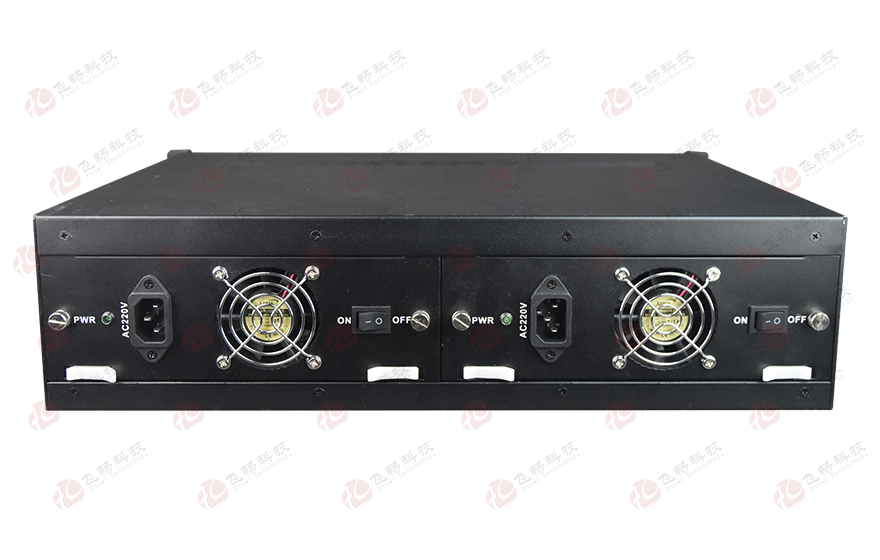

◆ 多種電源方式可選：AC220V、DC-48V，可以AC+AC，AC+DC，DC+DC等雙電源備份模式；

◆ DC-48V電源具備極性自動檢測功能，安裝時無需區分正負極。

技術參數

◆ 光纖部份

光口：1，2（1+1 光備份）

光口速率：3.125G

光纖：單纖雙纖

光纖接口：LC(SFP)

波長：850nm/1310nm多模；1310nm/1550nm單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100M以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX

◆ 10/100/1000M以太網接口

協議：符合IEEE 802.3ab，IEEE 802.3z

速率：10/100/1000M自適應m全/半雙工自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX

◆ E1接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm；

◆ FXS 用戶電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回損：20dB

◆ FXO 中繼接口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回損：20 dB

◆ E&M 2/4線接口

E&M類型：TYPE V

E線最大電流：22mA;飽和電壓：3V

M線恒定電流：7mA; 最小檢測電流：5mA

AD增益：0dB;

DA增益：0dB

2/4線輸入阻抗：600Ω

◆ 磁石電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回損：20dB

◆ 環境指標

工作溫度：-10℃—+60℃

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

應用方案

序號	板卡	描述

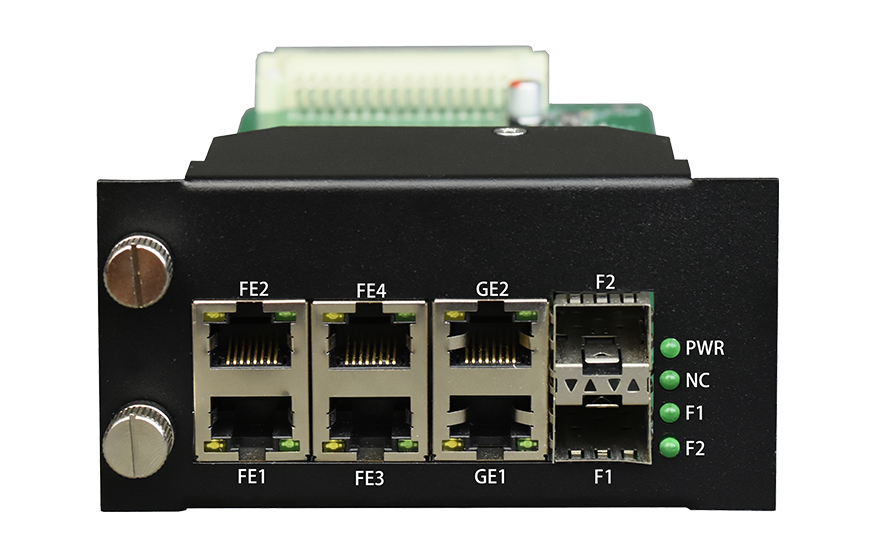

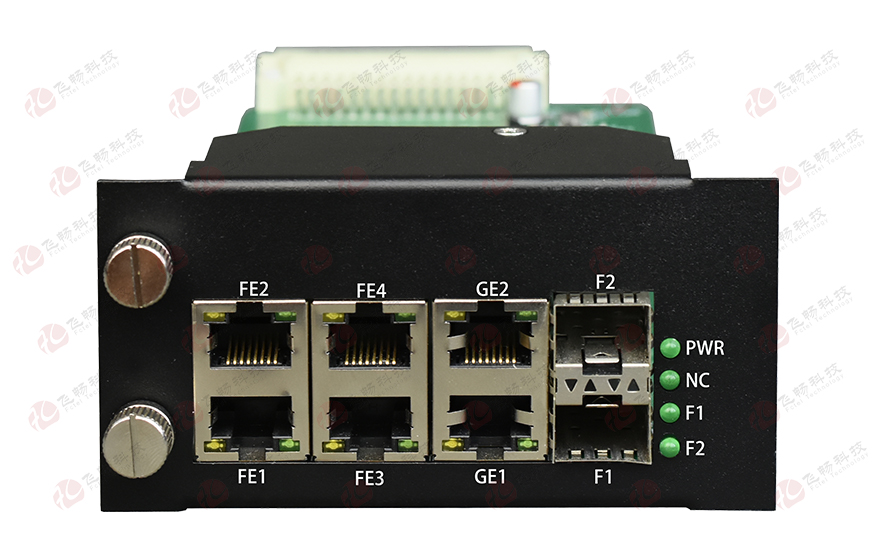

1		光卡，提供2千兆+4百兆物理隔離以太網接口，1+1光接口

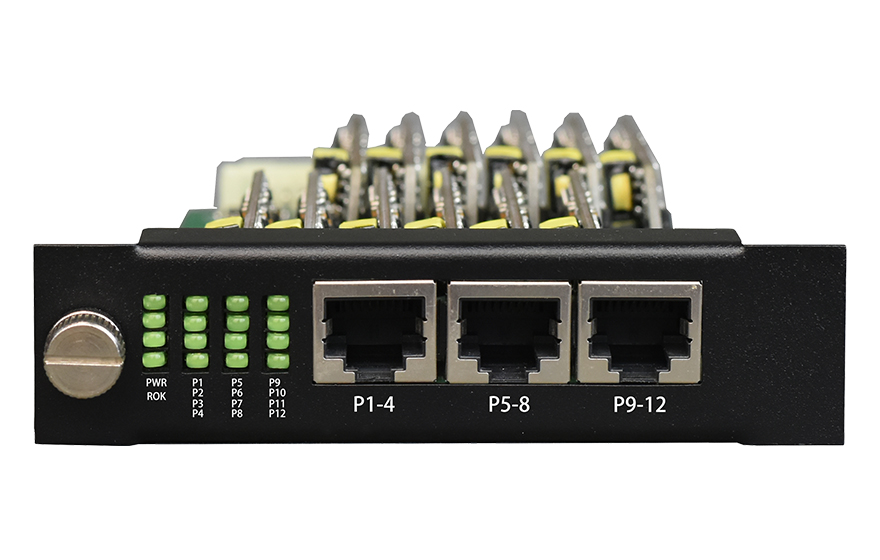

2		12路FXO/FXS板，提供12路FXO，FXS接口
3		8路E1卡，提供8路75或120歐E1接口
4		4路EM2/4線卡，提供4路EM2線或/4線接口
5		8路串口卡，提供8路RS232/485/422接口

產品尺寸

產品視頻

資料下載

多業務帶物理隔離以太網（2U機框，19英寸， 1+1光備份）光端機規格書
