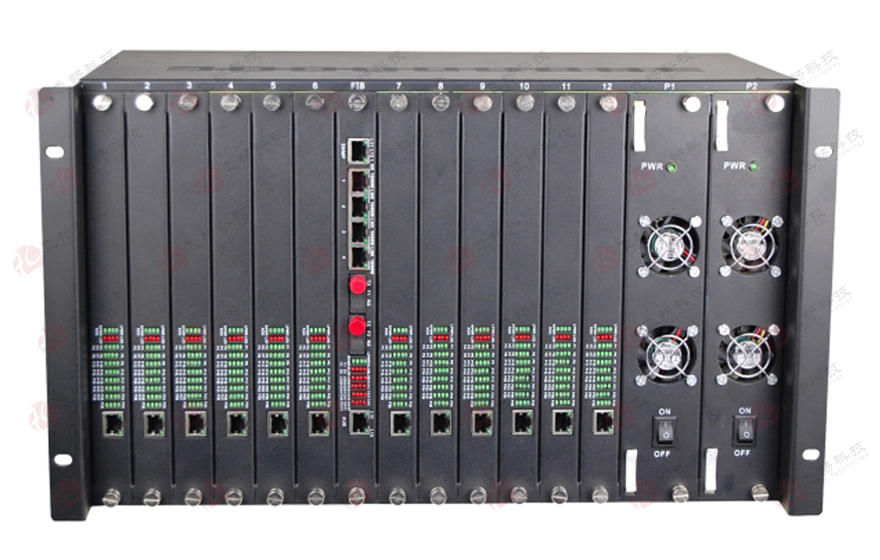

360路綜合復用電話光端機(6U)

型號：FCP-O360/S360次留言分享

描述：6U機框插卡式提供360路電話光端機12個電話卡，每卡30路電話4路線速100M或1000M以太網4E1Console網管可SNMP網管。

產品描述

本系列設備是本公司研制的PCM光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。設備為6U機框，提供1-360路電話，4路10/100M快速以太網接口(線速100M)或者4路10/100/1000M千兆以太網接口(線速1000M)或者4路物理隔離百兆以太網接口(每路線速獨立帶寬100M); 還可以擴展接口比如RS232/485/422異步數據/TTL信號、開關量信號等傳輸通道，應用十分靈活?？梢越M成點對點的360路對傳方式，也可以通過往插入多方向光口板組成一點對多點的組網方式，中心端一臺360路的電話光端機，用戶端可以為兩臺總容量不超過360路的電話端

功能特點

◆ 插卡式設計，方便有問題的話路更換，避免了整體式設備1路電話出問題整機都需更換的問題；

◆ 擴容方便，增加板卡即可，維護方便，更換板卡即可；

◆ 設備6U 19英寸機框，總共有一個光口板與12個功能板組成，光口板提供4路百兆/4路千兆/4路物理隔離百兆以太網+光接口(1+1可選 )+2個擴展業務接口比如RS232/485/422異步數據/TTL信號/開關量+SNMP 網管模塊，每個功能板可以插入30路FXO/FXS/2線音頻/磁石電話板；

◆ 語音口支持FXO/FXS/二線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連;

◆ 1-360路FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；

◆ 電話接口支持兩邊站點的相互放號功能；

◆ 具備在本端查看顯示遠端設備工作狀態功能；

◆ 以太網接口速率為百兆或千兆或物理隔離百兆以太可選，全雙工/半雙工自適應；

◆ 無中繼傳輸距離可達2~120公里；提供1+1光口備份功能，雙光口備份功能確保業務永不間斷；

◆ 多種電源方式可選：AC220V/DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式;

◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極；

◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準。

技術參數

◆ 光纖部分

光口：1，2（1+1 光備份）

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100M以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ 10/100/1000M以太網接口

協議：符合IEEE 802.3z，IEEE 802.3ab

速率：10/100/1000M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω?

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ FXS 用戶電話口/公務電話口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回損： 20dB

◆ FXO 中繼口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回損： 20 dB

◆ E&M 2/4線接口

E&M類型： TYPE V

E線最大電流：22mA;飽和電壓：3V

M線恒定電流：7mA; 最小檢測電流：5mA

AD增益：0dB;

DA增益：0dB

2/4線輸入阻抗：600Ω

◆ 磁石電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回損：20dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤30W

外觀結構: 485（長）X268（寬）X271（高）mm 19英寸 6U機架式

◆ 環境指標

工作溫度： -10℃—+60℃

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

MTBF：＞100000小時

應用方案

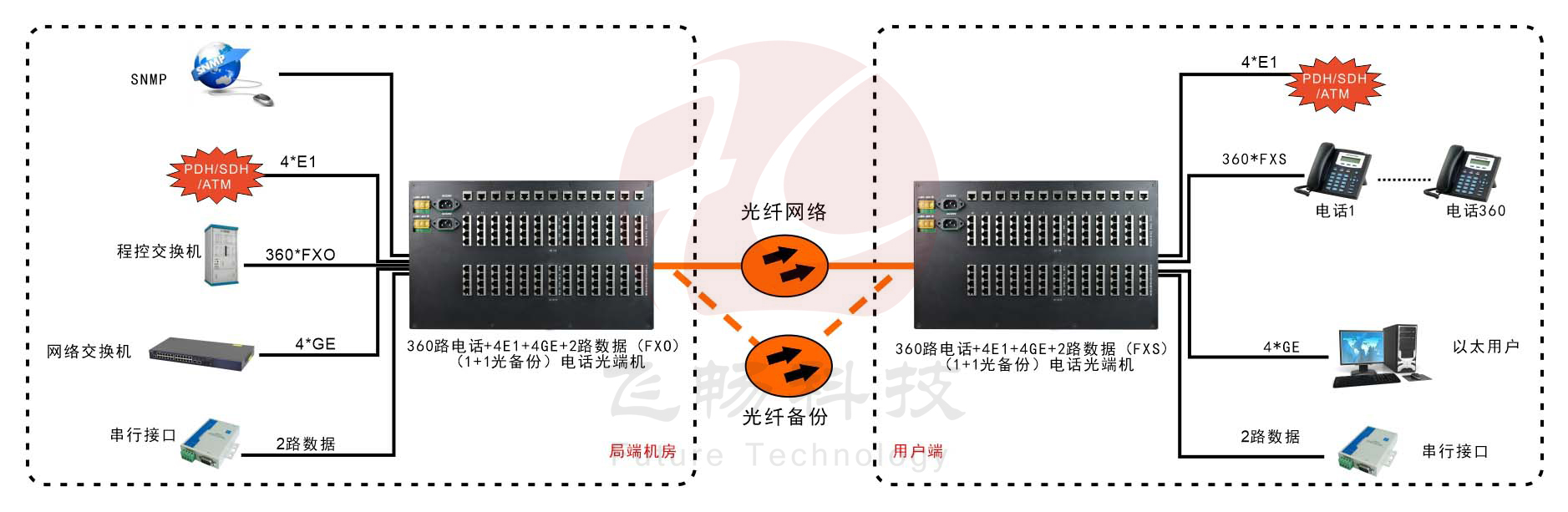

應用方案圖例一

360路綜合復用電話光端機(6U)

備注：點對點方案，兩端可以接入1-360路電話與4路線速100M或1000M以太、2路串口信號、4E1遠傳，并可以1+1光纖備份，實現設備SNMP網管。

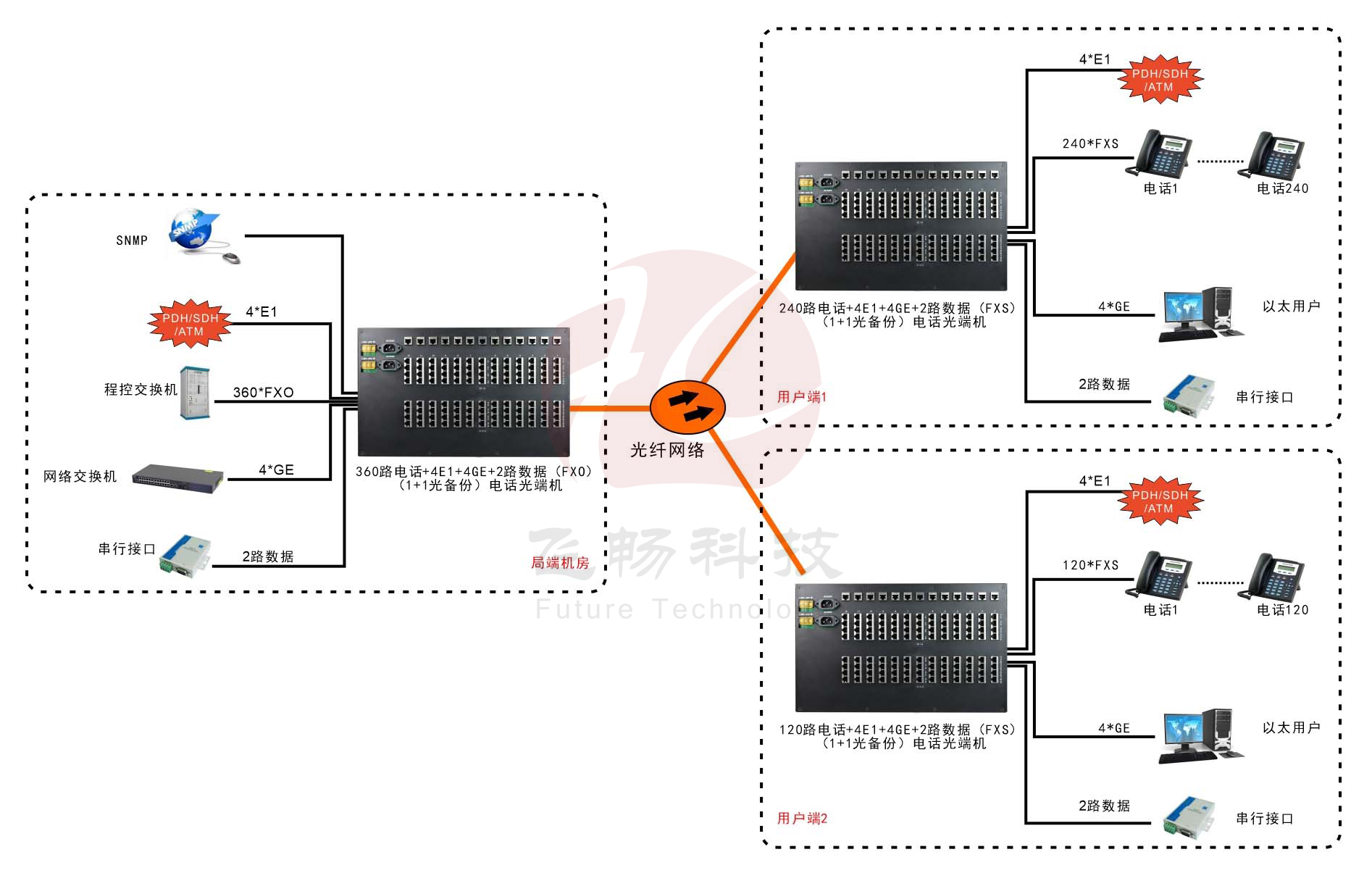

應用方案圖例二

備注：點對多點方案，局端接入一臺360路電話設備，用戶端接入兩臺電話光端機，其中一臺容量為240路，另一臺容量為120路并實現1路線速100M或1000M以太（局端出2路獨立的以太接口）、2路串口信號、2E1遠傳，并可以1+1光纖備份，實現設備SNMP網管。
