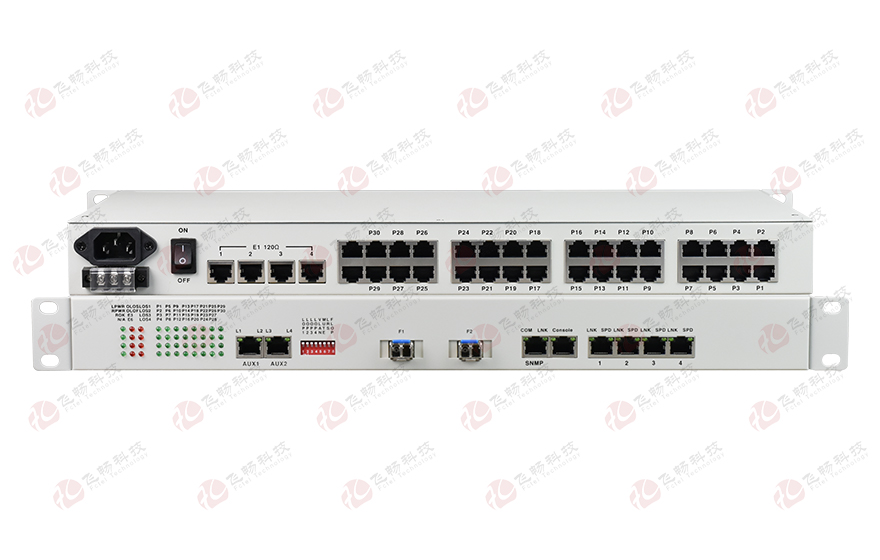

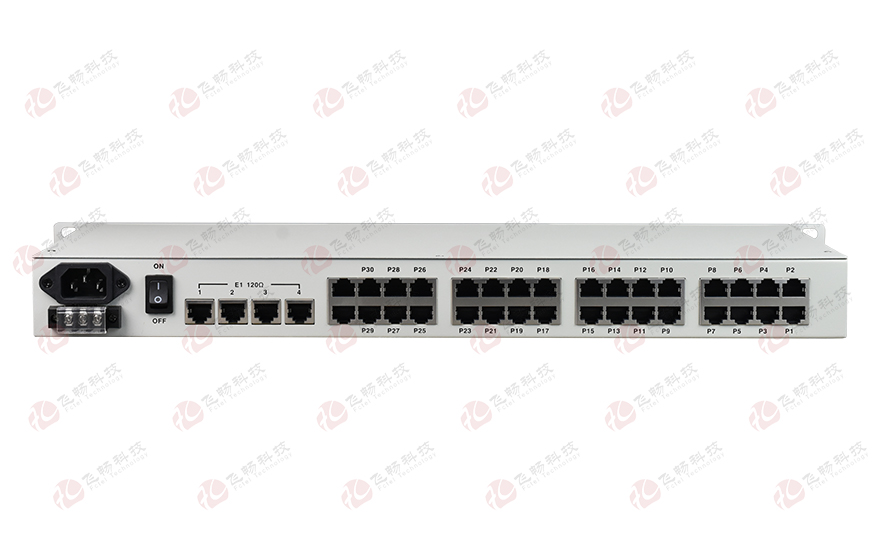

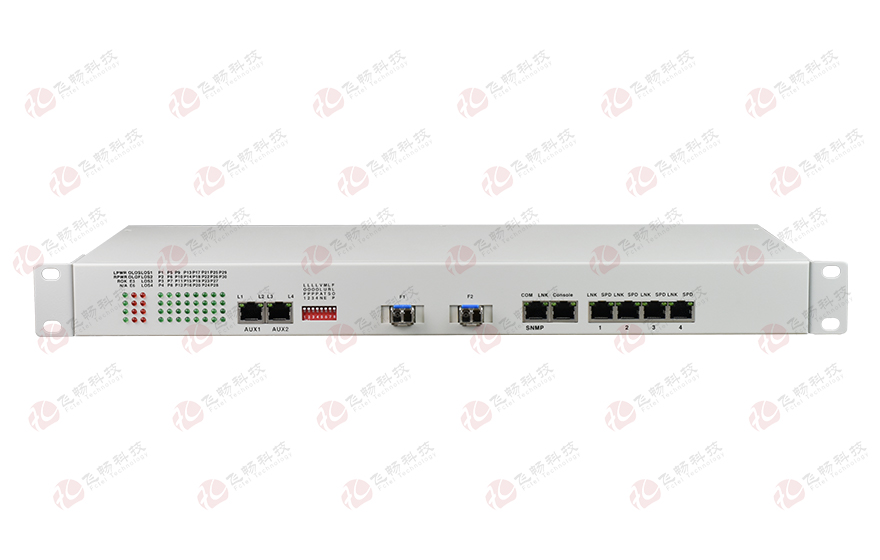

30路電話+4E1+4FE+4RS232光端機(19英寸1U)

型號：FCP-O30E4F4R4C1/FCP-S30E4F4R4C1次留言分享

描述：提供30路電話光端機另加4E14路線速100M以太網Console網管，提供6U機架插卡式可SNMP網管。

產品描述

本系列電話光端機設備提供30路電話1~4路E1接口，4路10M/100M快速以太網接口（線速100M），以及4擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。4個擴展業務接口可以作為RS232/RS485/RS422異步數據/TTL信號、開關量信號等傳輸通道，應用十分靈活。

功能特點

◆ 基于自主知識產權的集成電路；

◆ E1接口符合G.703建議，采用全數字化時鐘恢復和平滑鎖相技術；

◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連;

◆ 語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；

◆ 電話接口支持兩邊站點的相互放號功能；

◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/RS485/RS422/TTL等；或1~8路開關量;

◆ 百兆以太網帶寬為線速100M接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；

◆ 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；

◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；

◆ 無中繼傳輸距離可達2~120公里；支持1+1光口備份主光纖有問題時，備用光纖工作；

◆ 支持Console串口網管與獨立SNMP網管模式；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;

◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準。

技術參數

◆ 光纖部分

光口：1，2（1+1 光備份）

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω?

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ FXS 用戶電話口/公務電話口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回損： 20dB

◆ FXO 中繼口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回損： 20 dB

◆ EM 2/4線

AD增益： 0db

DA增益： -3.5db

2/4線輸入阻抗： 600Ω

回損： 20 dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外觀結構: 485（長）X200（寬）X45（高）mm 19英寸 1U機架式

◆ 環境指標

工作溫度： -10℃—+60℃

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

MTBF：＞100000小時

應用方案

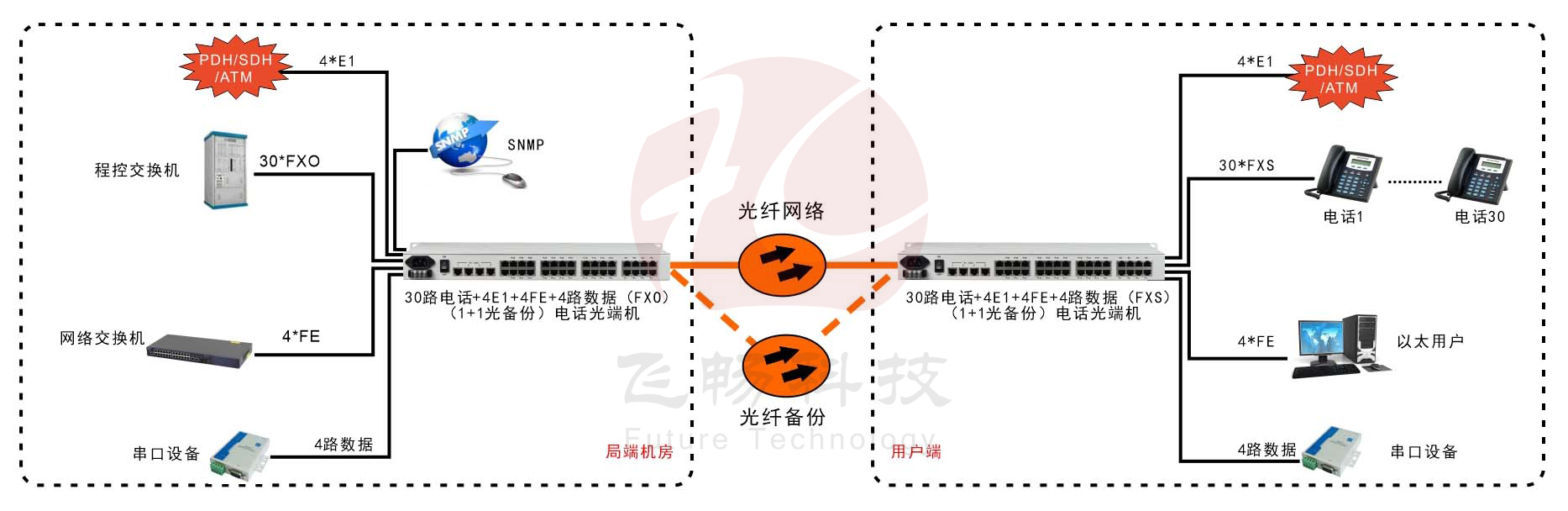

應用方案圖例一

30路電話+4E1+4FE+4RS232光端機(19英寸1U)

普通語音業務的接入

說明：

1：局端機房放光纖轉30路FXO設備（型號FCP-O30E4F4R4C1），接程控交換機PBX的用戶接口；

2：用戶端放光纖轉30路FXS設備（型號FCP-S30E4F4R4C1），可以直接連接電話機；

3：另外可以傳輸4E1+4路線速100M的以太網，4路RS232/422/485/開關量，可以帶Console網管；

4：提供2個光纖接口，一主一備，可以實現1+1光纖備份。

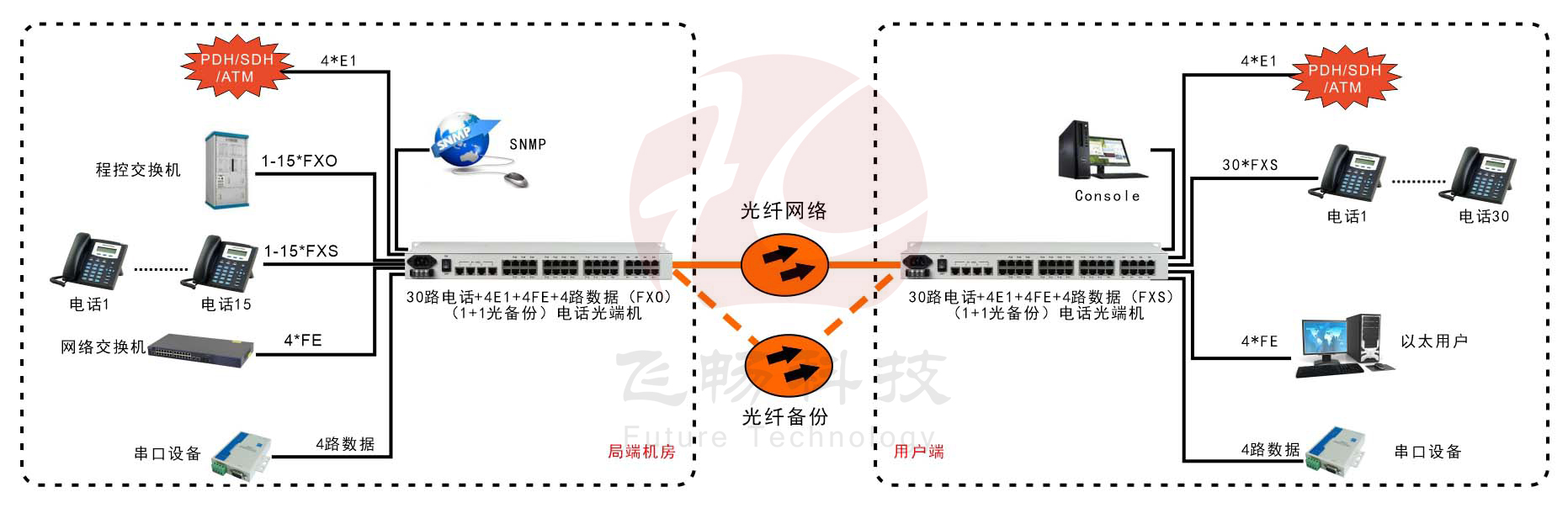

應用方案圖例二

30路電話+4E1+4FE+4RS232光端機(19英寸1U)

熱線電話接入

說明：

1：局端機房放光纖轉30路FXS設備（型號FCP-S30E4F4R4C1），可以直接連接電話機；

2：用戶端放光纖轉30路FXS設備（型號FCP-S30E4F4R4C1），可以直接連接電話機；

4：局端與用戶端兩邊電話拎起來對端就振鈴，兩邊可以通話；

5：另外可以傳輸4E1+4路線速100M的以太網，4路RS232/422/485/開關量，可以帶Console網管；

6：提供2個光纖接口，一主一備，可以實現1+1光纖備份。

產品尺寸

產品視頻
