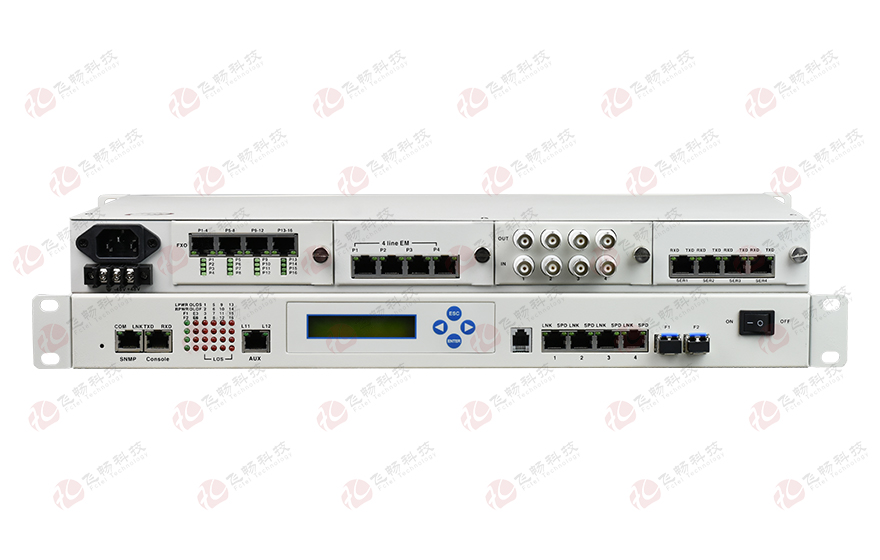

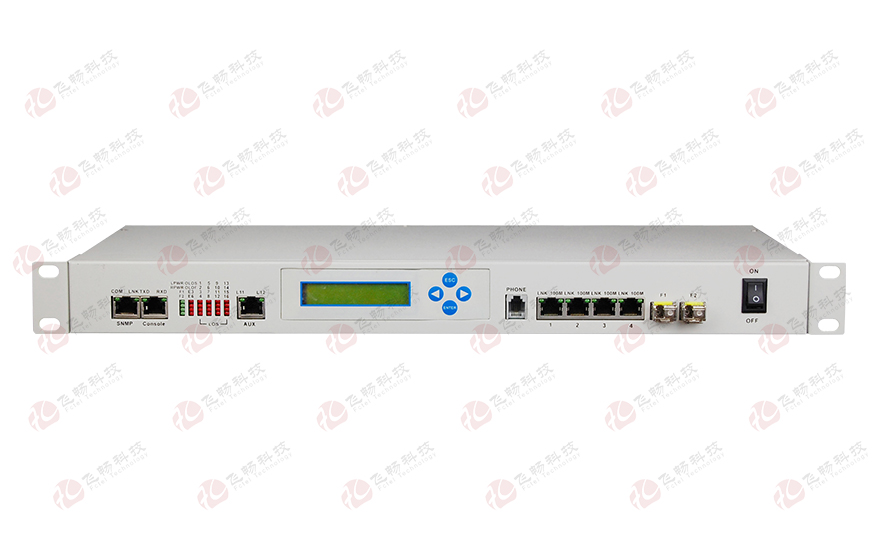

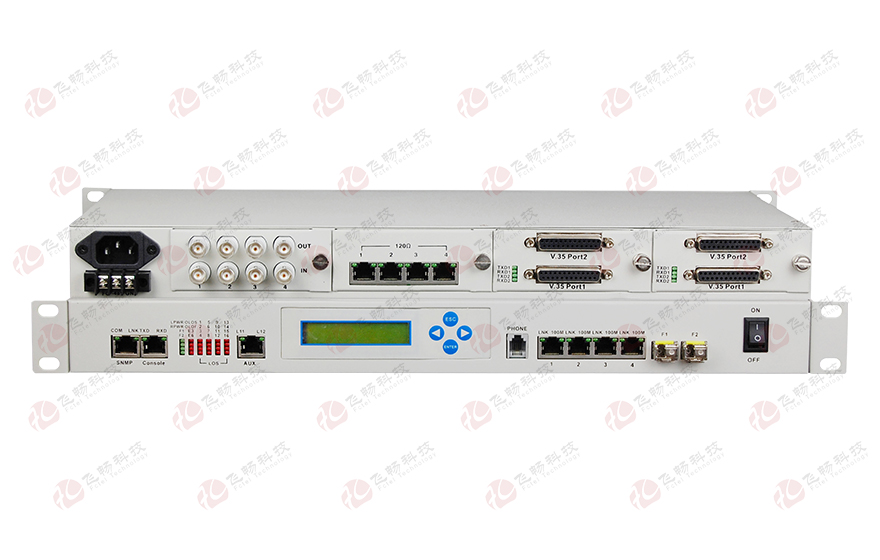

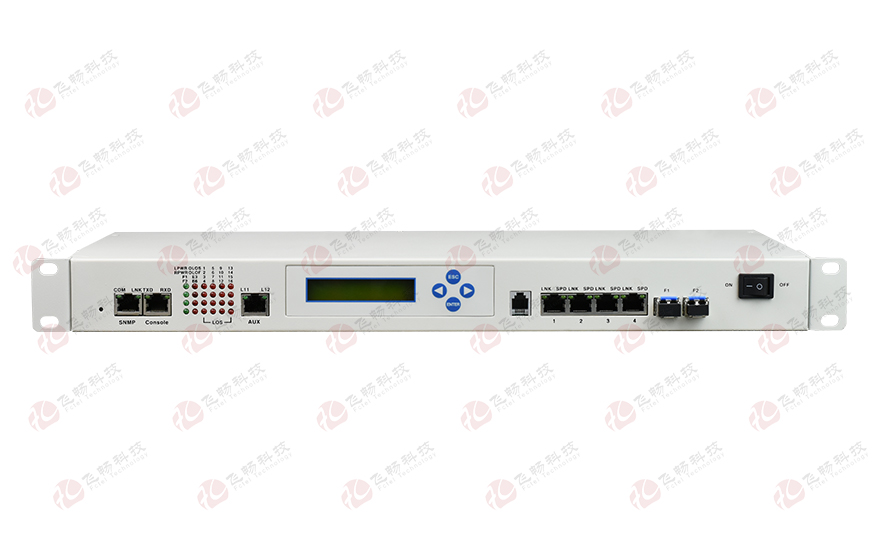

                                                                                  模塊化多業務PDH光端機

                                                                                  型號：FC2PM-E16次留言

                                                                                  描述：帶LCD PDH4路FE以太帶4個多功能槽位帶ALS功能可帶Console網管可1+1光纖備份獨立SNMP網管。

                                                                                  產品描述

                                                                                         本多業務光端機傳輸平臺，是在傳統的TDM 業務之上經過模塊化設計可以為用戶提供最多16路E1及電話與網絡業務功能。本設備帶LCD顯示支持雙光口1＋1 熱備份(APS） 功能，和光口ALS 功能。本多業務PDH傳輸平臺可提供4 個業務卡插槽，可以插入E1 模塊/語音模塊/V.35 模塊/ 串行接口模塊/4E1網橋模塊；最大容量可以4 個插槽都插滿。同時提供4路10/100M快速以太網接口(線速100M)或者4路10/100/1000M千兆以太網接口(線速1000M)或者4路物理隔離百兆以太網接口(每路線速獨立帶寬100M)。給用戶提供了方便的操作，高彈性的應用，高效的投資，是現今市場提供語音，數據等綜合服務的絕佳解決方案。

                                                                                  功能特點
                                                                                  ◆ 主板帶LCD顯示，提供4 路共享線速100M 或線速1000M或物理隔離100M的以太網通道，和2路透明的RS232/422/485異步通道1路公務電話與可1+1光備份的SFP光接口；
                                                                                  ◆ 當設備內部插入網管模塊時，可提供基于SNMP 網管操作界面；

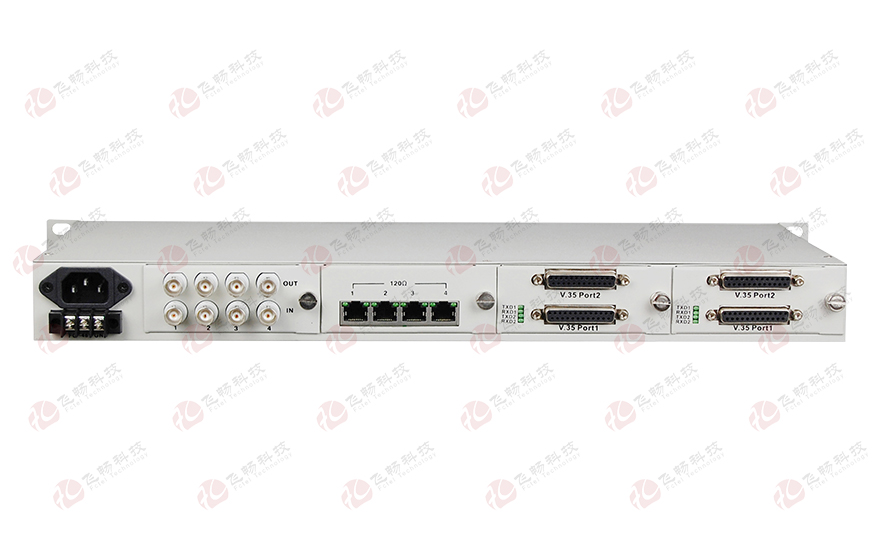

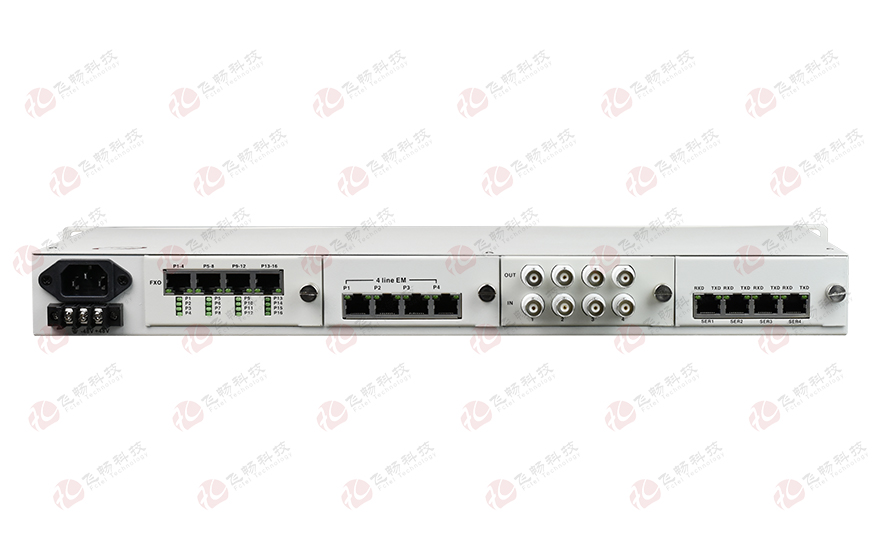

                                                                                  ◆ 提供4 個插槽，每個插槽可以插入下列服務卡片，支持混插：
                                                                                      4×E1 模塊（75Ω）/（120Ω）；
                                                                                      4×成幀E1 模塊（75Ω）/（120Ω）任意時隙可以設置；
                                                                                      4×FXO/FXS/EM2-4/磁石 模塊；
                                                                                      8×FXO/FXS/二線音頻/磁石 模塊；
                                                                                      16xFXO/FXS/二線音頻/磁石 模塊；
                                                                                      2×V.35 (2.048M 固定速率)模塊；
                                                                                      2×V.35 (N*64K N=1-32)模塊；
                                                                                      4×RS232/422/485/開關量模塊；
                                                                                      4 以太口網橋(速率2.048M)模塊；
                                                                                  ◆ 提供4 路百兆或4路千兆或4路物理隔離百兆以太網(每路線速獨立帶寬100M)的網絡接口；
                                                                                  ◆ 提供兩個SFP光接口，傳輸距離高達120KM，雙光口1+1 保護（APS）， ALS（Automatic Laser Shutdown/Reduction）功能：在檢測到該光路的光纖中斷后，使光發送端無輸出功率，當光纖恢復后又能自動恢復正常狀態；
                                                                                  ◆ 提供遠程控制，支持本端和遠端的環路功能；
                                                                                  ◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；
                                                                                  ◆ 提供1個Console管理接口；1個SNMP管理接口；便于安裝開通；
                                                                                  ◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式；
                                                                                  ◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs， 開路峰值輸出電壓6KV標準；
                                                                                  技術參數
                                                                                  ◆ 光纖部分
                                                                                     光口：1，2（1+1 光備份）
                                                                                     光纖：單纖雙纖
                                                                                     光纖接口：FC/SC/ST/LC(SFP)
                                                                                     波長：850nm/1310nm 多模；1310nm/1550nm 單模
                                                                                     無中繼傳輸距離：20~120Km
                                                                                     典型發射功率:
                                                                                     單模1310/1550nm：≥-9dBm
                                                                                     多模850nm：-18dBm
                                                                                     多模1310nm: -25dBm
                                                                                     接受靈敏度范圍：-28dBm~- 40dBm
                                                                                  ◆ E1 接口
                                                                                     設備接口：設備接口符合ITU-T G.703建議
                                                                                     速   率： 2048Kb/s±50ppm
                                                                                     碼   型： HDB3
                                                                                     阻   抗： 非平衡式75Ω/平衡式120Ω
                                                                                     非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
                                                                                     抖動特性： 滿足ITU-T G.742、G.823建議
                                                                                     輸入口允許衰減：0～6dBm
                                                                                  ◆ 10/100M以太網接口
                                                                                     協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
                                                                                     速    率：10/100M自適應，全/半雙工完全自適應
                                                                                     MAC地址表：可以學習4096個MAC地址
                                                                                     物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
                                                                                  ◆ 10/100/1000M以太網接口
                                                                                     協    議： 符合IEEE 802.3z，IEEE 802.3ab
                                                                                     速    率：10/100/1000M自適應，全/半雙工完全自適應
                                                                                     MAC地址表：可以學習4096個MAC地址
                                                                                     物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
                                                                                  ◆ 串行接口
                                                                                     標準
                                                                                     EIA/TIA-232 RS-232 (ITU-T V.28)
                                                                                     EIA/TIA-422 RS-422 (ITU-T V.11)
                                                                                     EIA/TIA-485 RS-485 (ISO/IEC8284)
                                                                                     串口界面:
                                                                                     RS-422: TxD+ TxD- RxD+ RxD-
                                                                                     RS-485 4 wires: TxD+ TxD- RxD+ RxD-
                                                                                     RS-485 2 wires: A(對應Txd+) B(對應Txd-)  Signal Ground
                                                                                     RS-232: RXD TXD Signal Ground
                                                                                     物理接口：RJ45
                                                                                  ◆ FXS 公務電話接口
                                                                                     振鈴電壓：       75V
                                                                                     振鈴頻率：       25Hz
                                                                                     二線輸入阻抗：600Ω(摘機)
                                                                                     回損：              20dB
                                                                                  ◆ 電氣和機械特性
                                                                                     系統電源：        AC180V ～260V；DC –48V；DC +24V
                                                                                     功耗：               ≤15W
                                                                                     外觀結構:          485（長）X140（寬）X45（高）mm 19英寸 1U機架式
                                                                                  ◆ 環境指標
                                                                                     工作溫度：-10℃—+60℃(商業級)/-40℃—+85℃(工業級)
                                                                                     儲存溫度：-40℃—+85℃
                                                                                     工作濕度：0%—95%（無凝結）
                                                                                     MTBF：    ＞100000小時

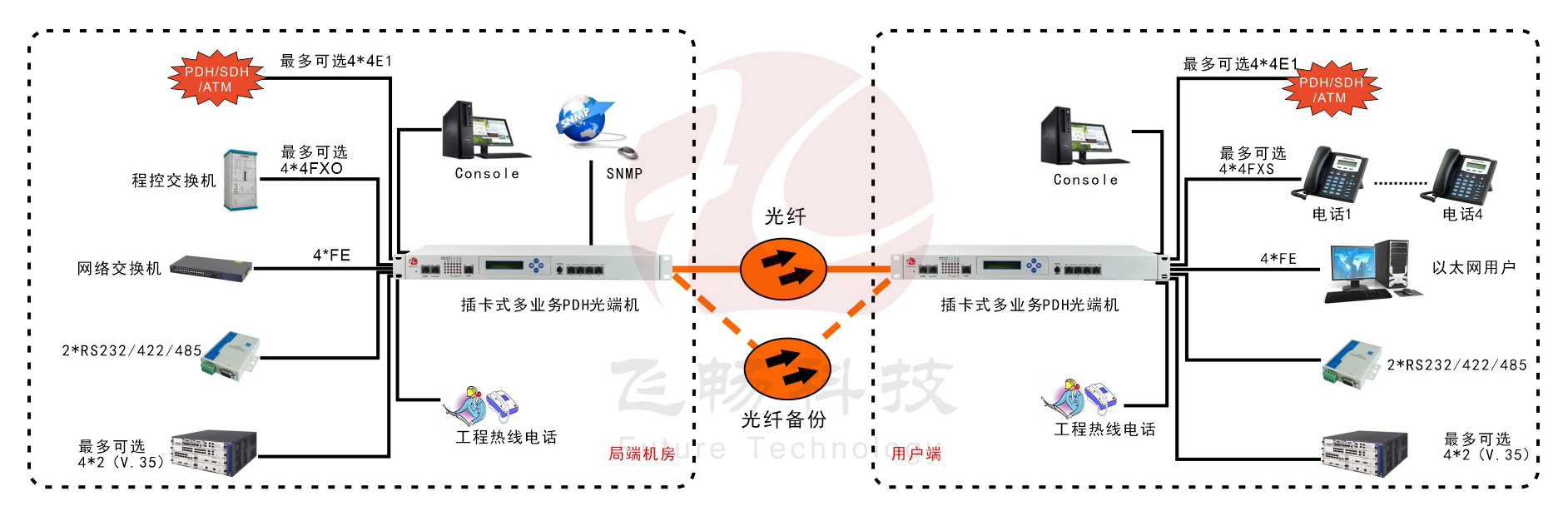

                                                                                  應用方案

                                                                                  模塊化多業務PDH光端機

                                                                                  主板提供：
                                                                                  1. LCD顯示;
                                                                                  2. 4 路共享線速100M 的以太網通道;
                                                                                  3. 2路透明的RS232/422/485異步通道;
                                                                                  4. 1路公務電話
                                                                                  5. SNMP 網管

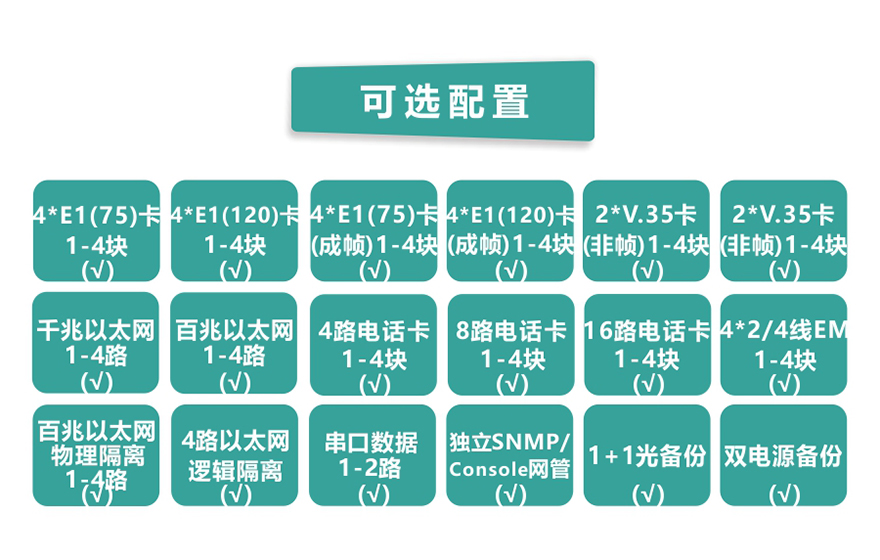

                                                                                  4 插槽，支持混插提供：
                                                                                  4×E1 模塊（75Ω）/（120Ω）
                                                                                  4×成幀E1 模塊（75Ω）/（120Ω）任意時隙可以設置
                                                                                  4×FXO/FXS/EM2-4/磁石 模塊
                                                                                  8×FXO/FXS/二線音頻/磁石 模塊
                                                                                  16×FXO/FXS/二線音頻/磁石 模塊
                                                                                   2×V.35 (2.048M 固定速率)模塊
                                                                                   2×V.35 (N*64K N=1-32)模塊
                                                                                   4×RS232/422/485/開關量模塊
                                                                                   4 以太口網橋(速率2.048M)模塊

                                                                                  如上如果要實現8E1+4FE+32路電話(FXO/FXS)的功能，則可以配置2個4E1的卡，2個16xFXO/S的電話卡。
