4E1-4ETH邏輯隔離協議轉換器

型號：FCC-E4F4次留言分享

描述：4路E1轉4路百兆以太網協議轉換器以太可以劃分邏輯隔離，4路以太網接口10/100M，全/半雙工完全自適應，支持VLAN協議支持相互隔離功能，實現獨立通信。

產品描述

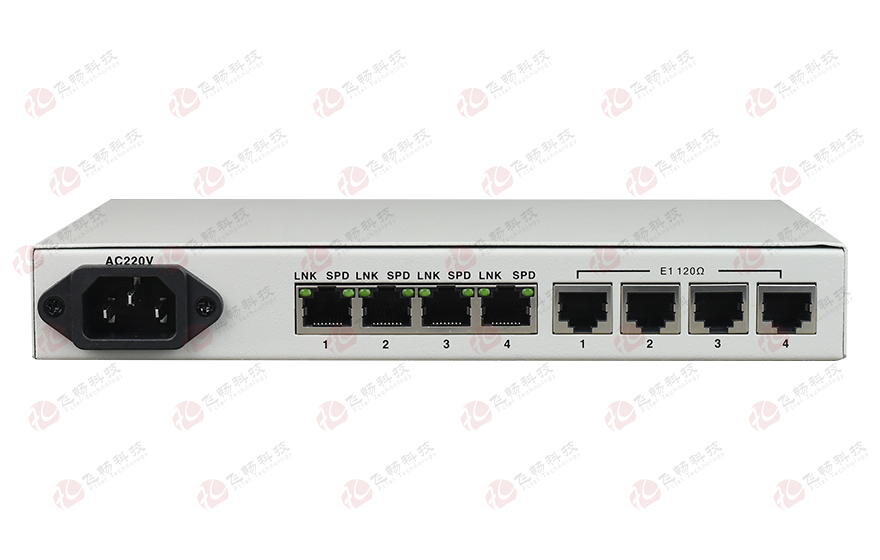

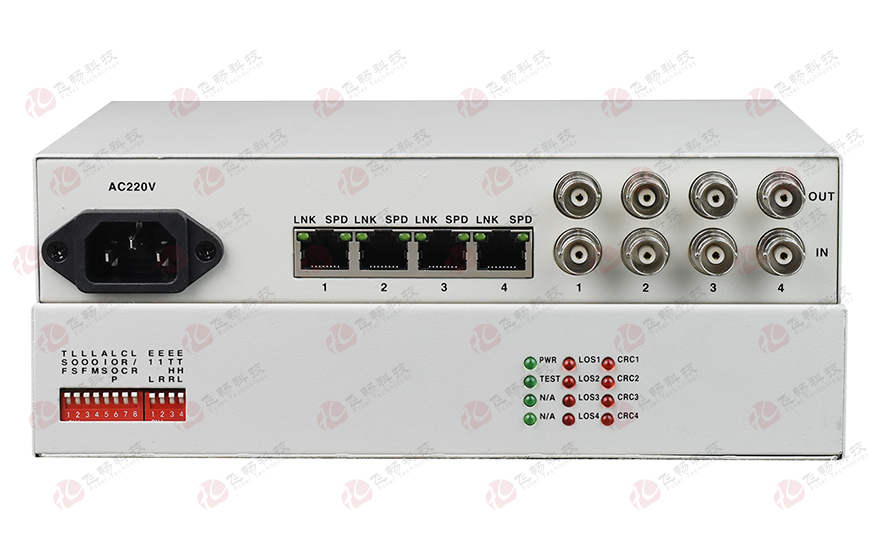

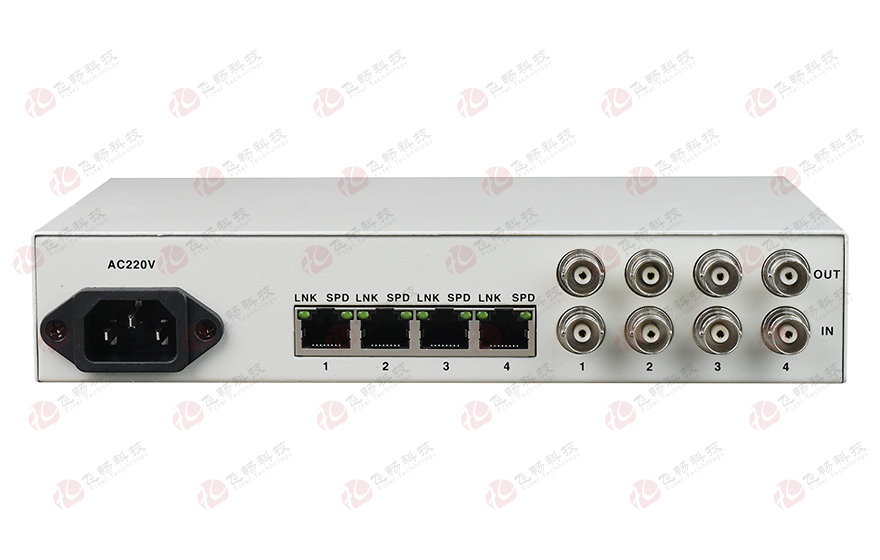

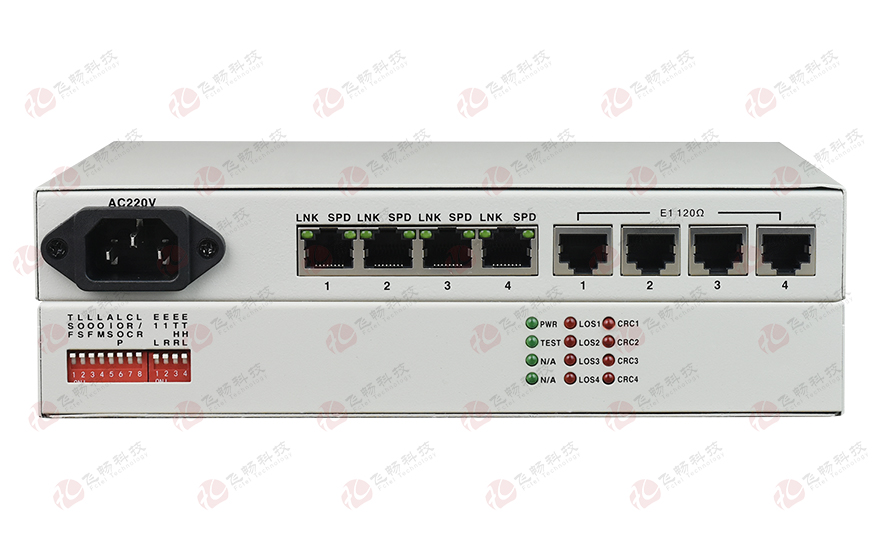

４E1（75/120歐）轉以太網接口轉換器采用反向復用技術，將多條E1電路捆綁起來用于傳輸4*10/100M的以太網數據，實現了1-4路E1通道至以太網接口之間的相互轉換，實現E1信道與以太網的互連。以太網封裝采用GFP封裝，支持LCAS和LAPS。

本設備支持1至16路E1（75/120歐）信道的靈活配置，能自動檢測E1的數量并選擇可用的E1，并且允許E1電路之間存在一定的傳輸時延差。單路線路速率是1984Kbit/s，4路帶寬可達7936Kbit/s。

功能特點

◆ 實現以太網數據在1～4條E1電路中的透明傳輸，4路帶寬可達7936Kbit/s；

◆ 4路以太網接口10/100M，全/半雙工完全自適應，支持VLAN協議支持相互隔離功能，實現獨立通信；

◆ 每路以太網口支持支持AUTO-MDIX(交叉線和直連線自適應)；

◆ 4路E1線路中，任意兩路之間的最大延時差可達220ms；當延時差超過時，將會產生延時差超限告警，同時業務中斷；

◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令時隙的使用；

◆ 可選本地定時和跟蹤E1線路定時模式，E1線路定時源可以根據信號質量自動切換。如系統的E1 線路定時源為第一路E1；

◆ 符合ITU-T標準協議，GFP-F 封裝建議G.7041，VCAT 虛級聯和LCAS鏈路容量調整方法建議G.7042，Ethernet 到nxE1 映射建議G.7043，Ethernet 至單E1映射建議G.8040；

◆ 傳輸帶寬增大時，不會損傷以太網數據；傳輸帶寬人為減小時，也可通過網管實現不損傷以太網數據；

◆ 兩端的E1 支路可以不按序號對應連接；

◆ 當某個E1 支路單方向出現故障時，另一方向仍可工作；

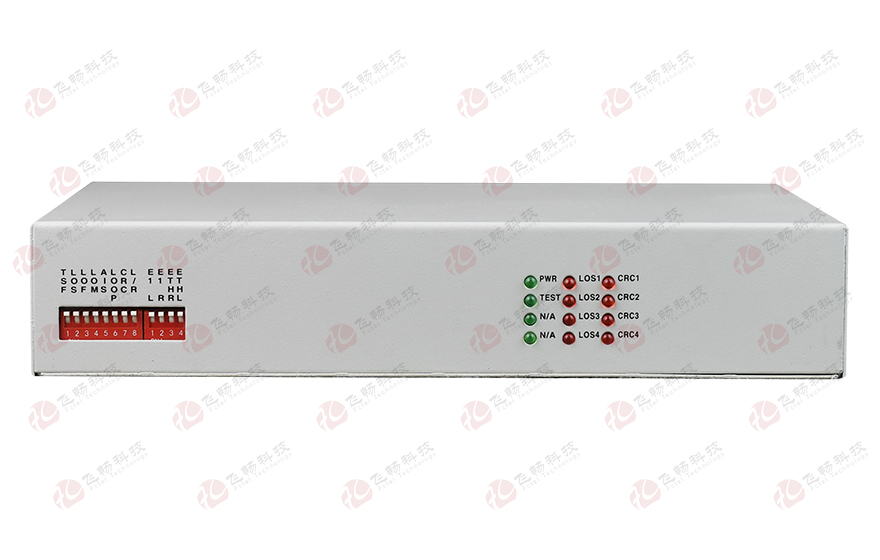

◆ 完備的告警指示，可選擇顯示本端/遠端告警；

◆ 支持遠端/本端E1 的線路側環回功能，方便對E1 線路進行測試；

◆ 支持本地系統對遠端系統的復位；

◆ 提供命令遠端接口環回功能，便于線路維護；

◆ 提供Console管理接口，便于安裝開通(可選)。

技術參數

◆ 10/100M以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 電氣和機械特性

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 216（寬）X140（深）X31（高）mm迷你型

◆ 環境指標

工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

應用方案

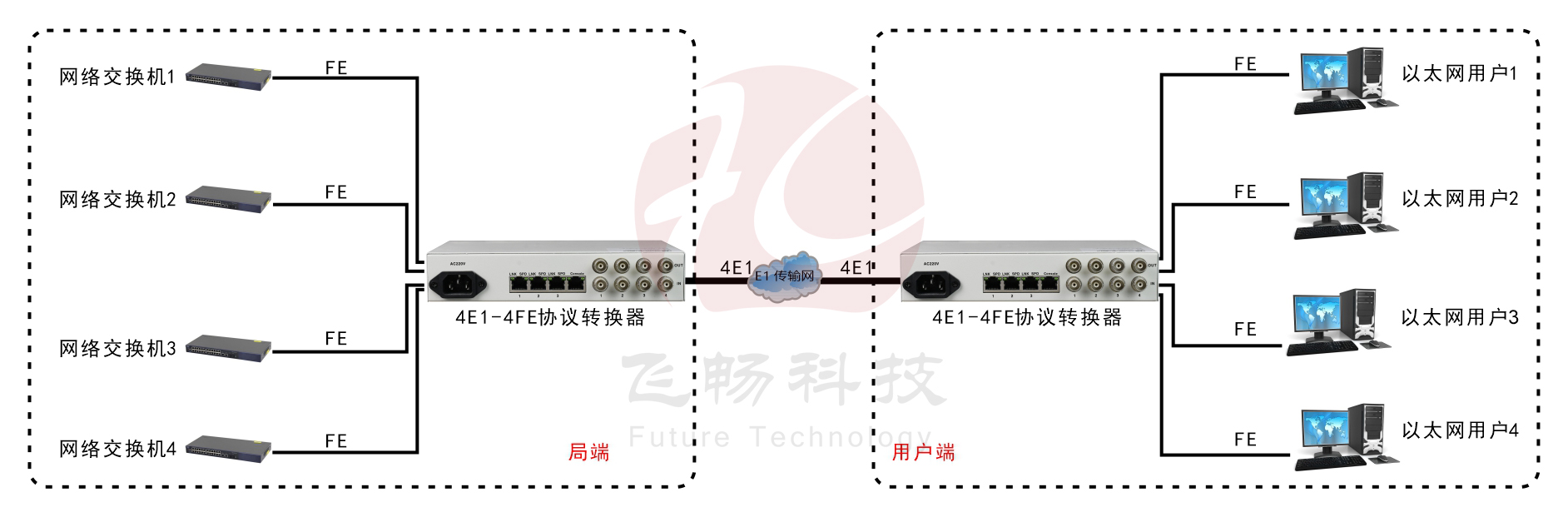

4E1-4ETH邏輯隔離轉換器

方案說明

當設備設置成邏輯隔離時，可實現A－－A1，B－－B1，C－－C1，D－－D1之間的相互獨立通信。

1．協議轉換器為成對使用；

2．1-4路E1傳輸線路帶寬為1984Kbit/s -7936Kbit/s。
